Monterings- och bruksanvisning
VARNING!
Enheten kan skadas!
Man måste vara klar med app-installationen och ha angett inställningarna
(se "4. Driftstart" och "5. Användning") innan bastustyrenheten kan slås på.

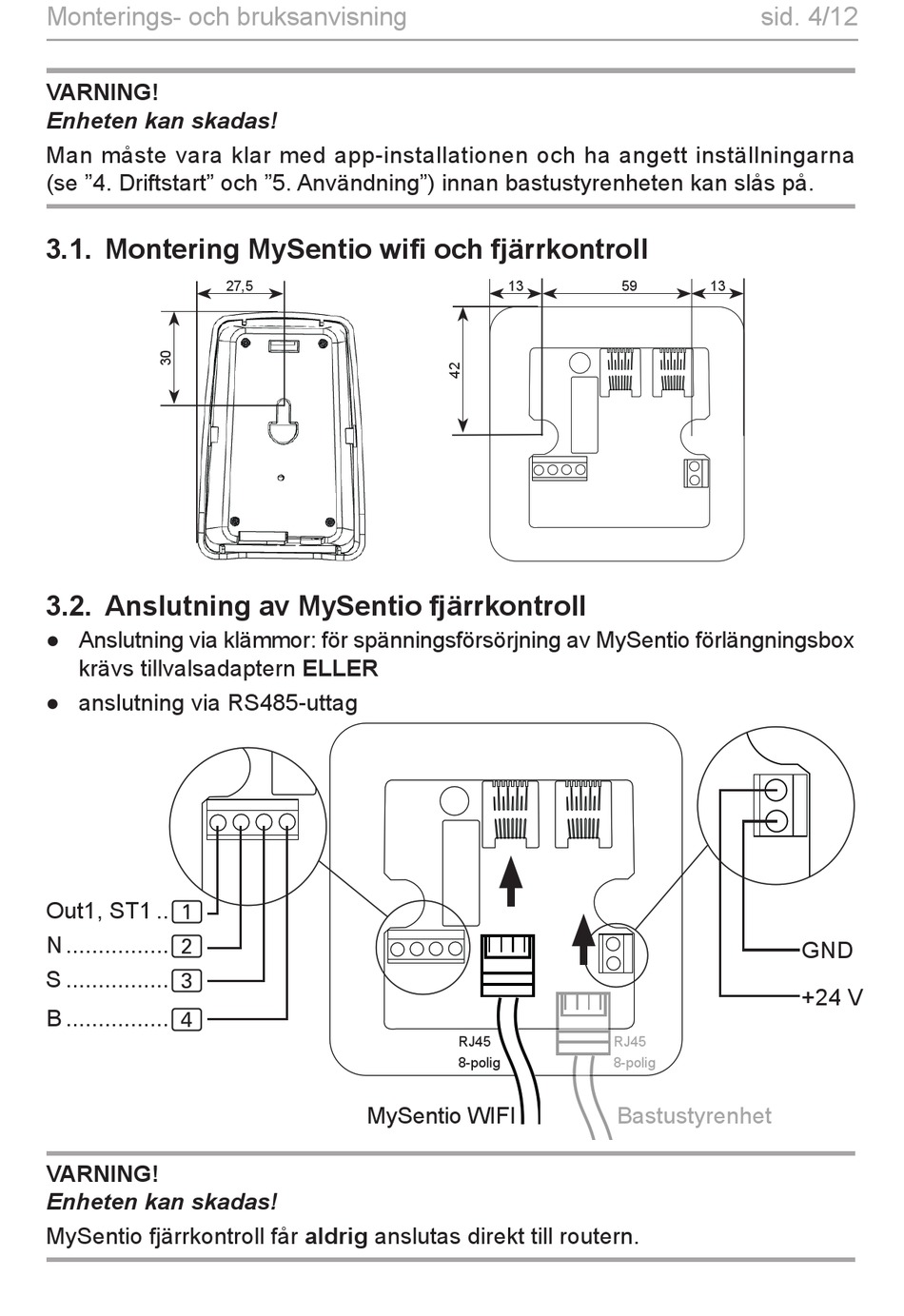

3.1. Montering MySentio wifi och fjärrkontroll
3.2. Anslutning av MySentio fjärrkontroll
● Anslutning via klämmor: för spänningsförsörjning av MySentio förlängningsbox
krävs tillvalsadaptern ELLER
● anslutning via RS485-uttag
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
VARNING!
Enheten kan skadas!
MySentio fjärrkontroll får aldrig anslutas direkt till routern.
27,5
MySentio WIFI
13 59
RJ45 RJ45
8-polig
8-polig
Bastustyrenhet
sid. 4/12
13
GND
+24 V
