Instructions de montage et mode d'emploi

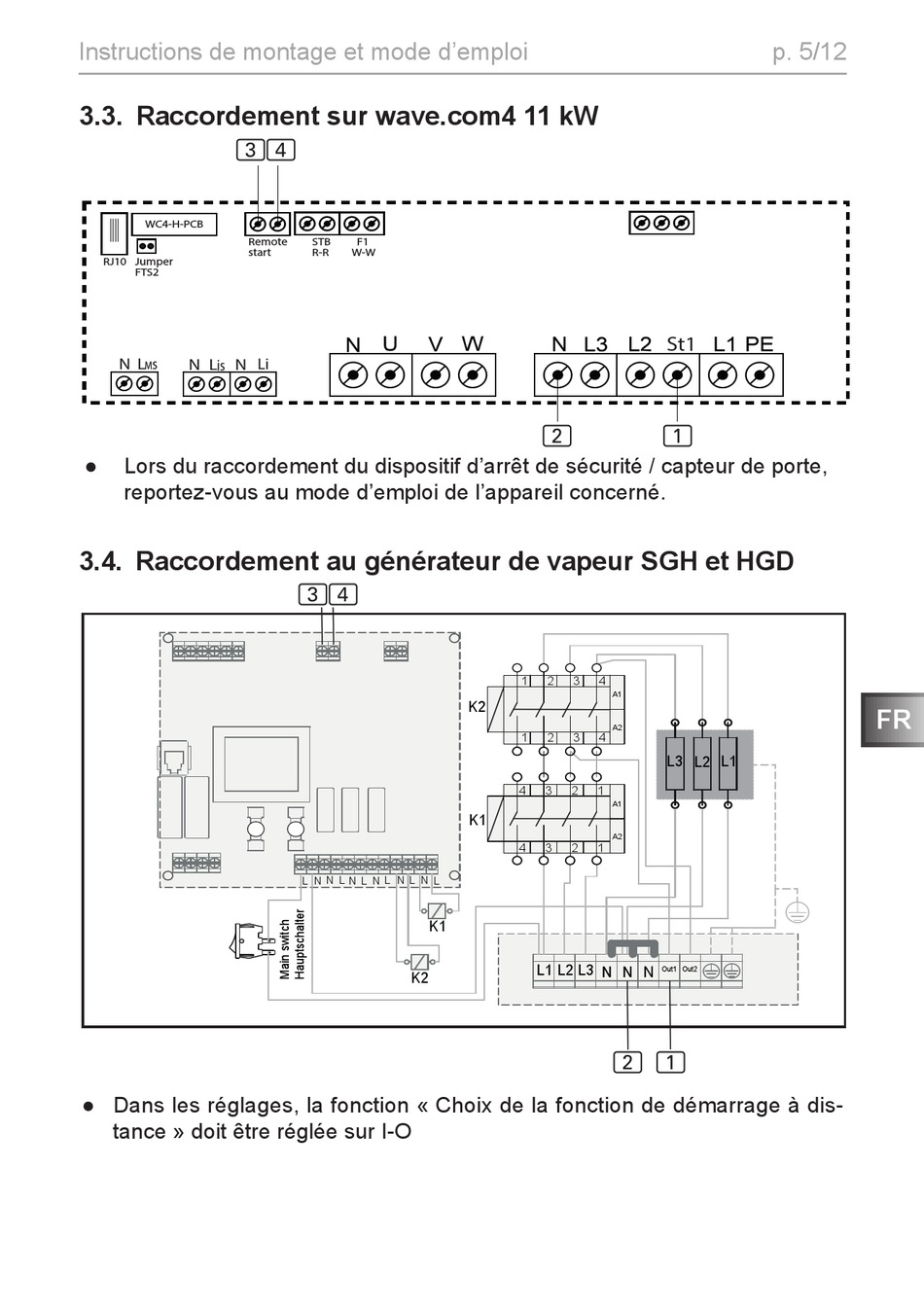

3.3. Raccordement sur wave.com4 11 kW
3
WC4-H-PCB
Remote
start
RJ10 Jumper
FTS2
N L s N Li
N L is
M
● Lors du raccordement du dispositif d'arrêt de sécurité / capteur de porte,
reportez-vous au mode d'emploi de l'appareil concerné.
3.4. Raccordement au générateur de vapeur SGH et HGD
● Dans les réglages, la fonction « Choix de la fonction de démarrage à dis-
tance » doit être réglée sur I-O
4
STB F1
R-R W-W
3 4
N L N L L N L N L
L N N
K1
K2
2
1 2 3 4
A1
K2
A2
1 2 3 4
4 3 2 1
A1
K1
A2
4 3 2 1
L1 L2 L3 N N
2
p. 5/12
St1
1
L3 L2 L1
N
Out1 Out2
1
FR
