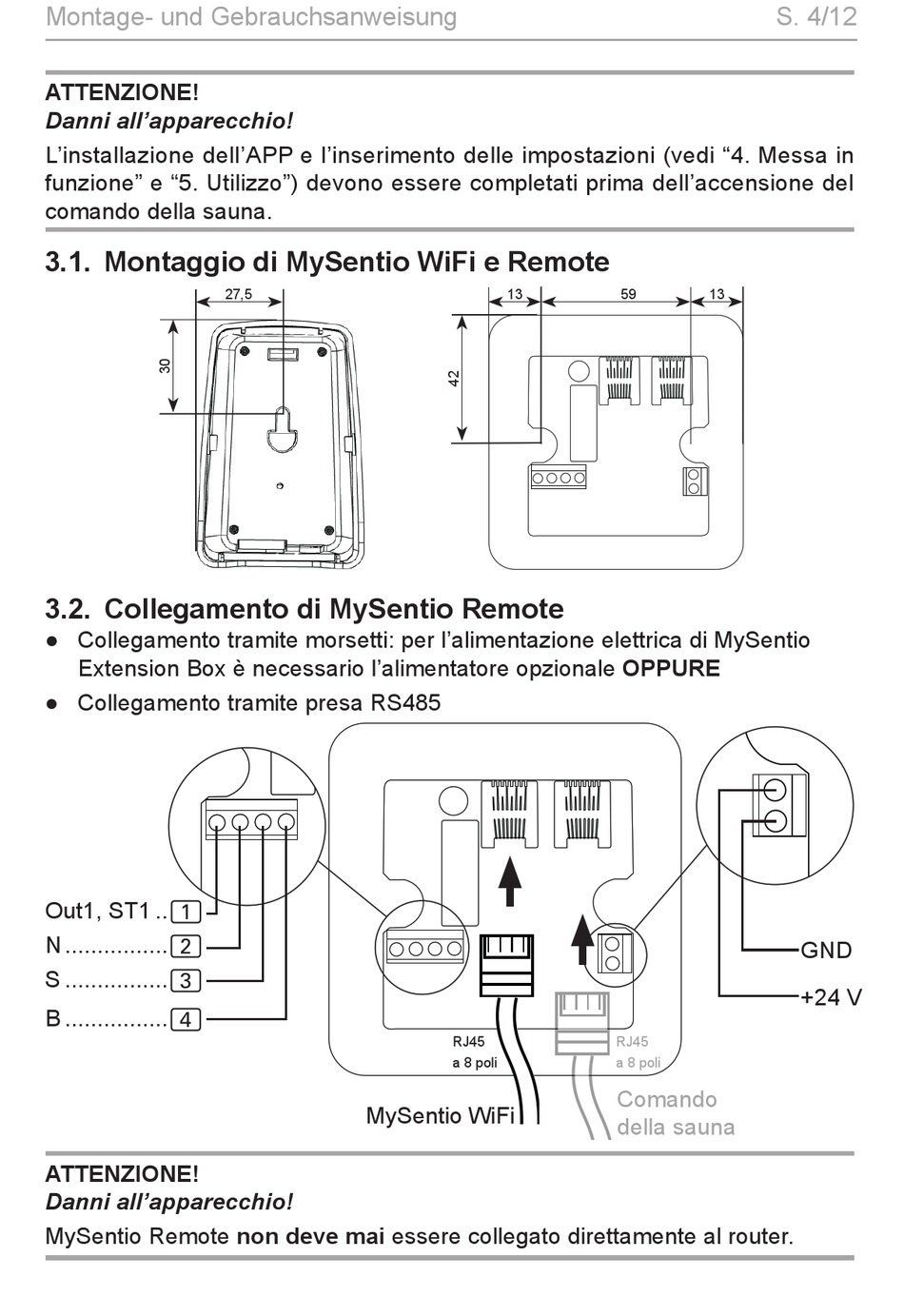

Montage- und Gebrauchsanweisung
ATTENZIONE!
Danni all'apparecchio!
L'installazione dell'APP e l'inserimento delle impostazioni (vedi "4. Messa in
funzione" e "5. Utilizzo") devono essere completati prima dell'accensione del
comando della sauna.
3.1. Montaggio di MySentio WiFi e Remote
3.2. Collegamento di MySentio Remote
● Collegamento tramite morsetti: per l'alimentazione elettrica di MySentio
Extension Box è necessario l'alimentatore opzionale OPPURE
● Collegamento tramite presa RS485
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
ATTENZIONE!
Danni all'apparecchio!
MySentio Remote non deve mai essere collegato direttamente al router.
27,5
MySentio WiFi
13 59
RJ45 RJ45
a 8 poli
a 8 poli
Comando
della sauna
S. 4/12
13
GND
+24 V
