Asennus- ja käyttöohjeet

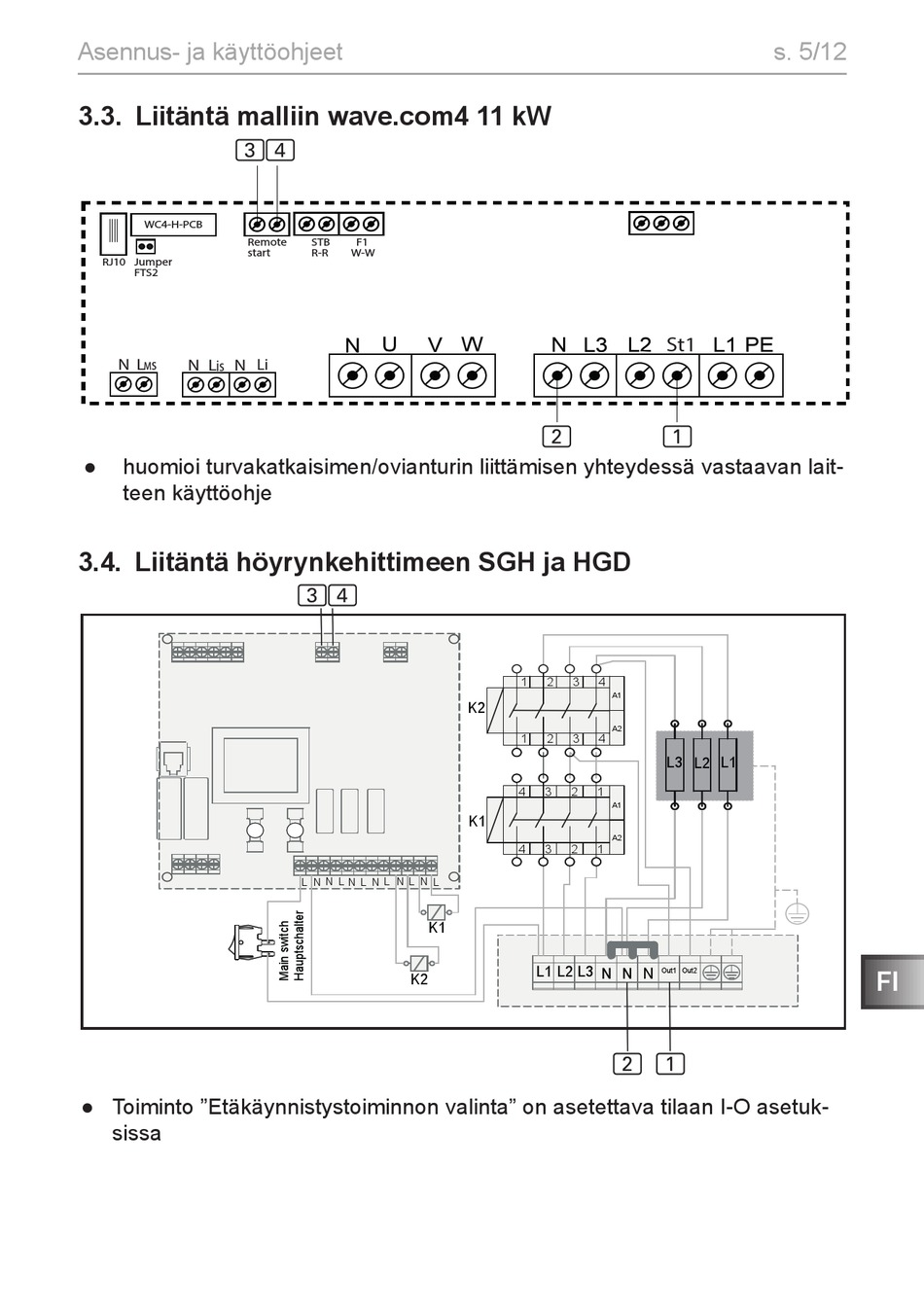

3.3. Liitäntä malliin wave.com4 11 kW
3
WC4-H-PCB
Remote
start
RJ10 Jumper
FTS2
N L s N Li
N L is
M
● huomioi turvakatkaisimen/ovianturin liittämisen yhteydessä vastaavan lait-
teen käyttöohje
3.4. Liitäntä höyrynkehittimeen SGH ja HGD
● Toiminto "Etäkäynnistystoiminnon valinta" on asetettava tilaan I-O asetuk-
sissa
4
STB F1
R-R W-W
3 4
