Instrukcja obsługi i montażu
UWAGA!
Uszkodzenie urządzenia!
Przed włączeniem sterownika sauny konieczne jest zakończenie instalacji apli-
kacji oraz wprowadzenie ustawień (patrz „4. Uruchamianie" oraz „5. Obsługa").

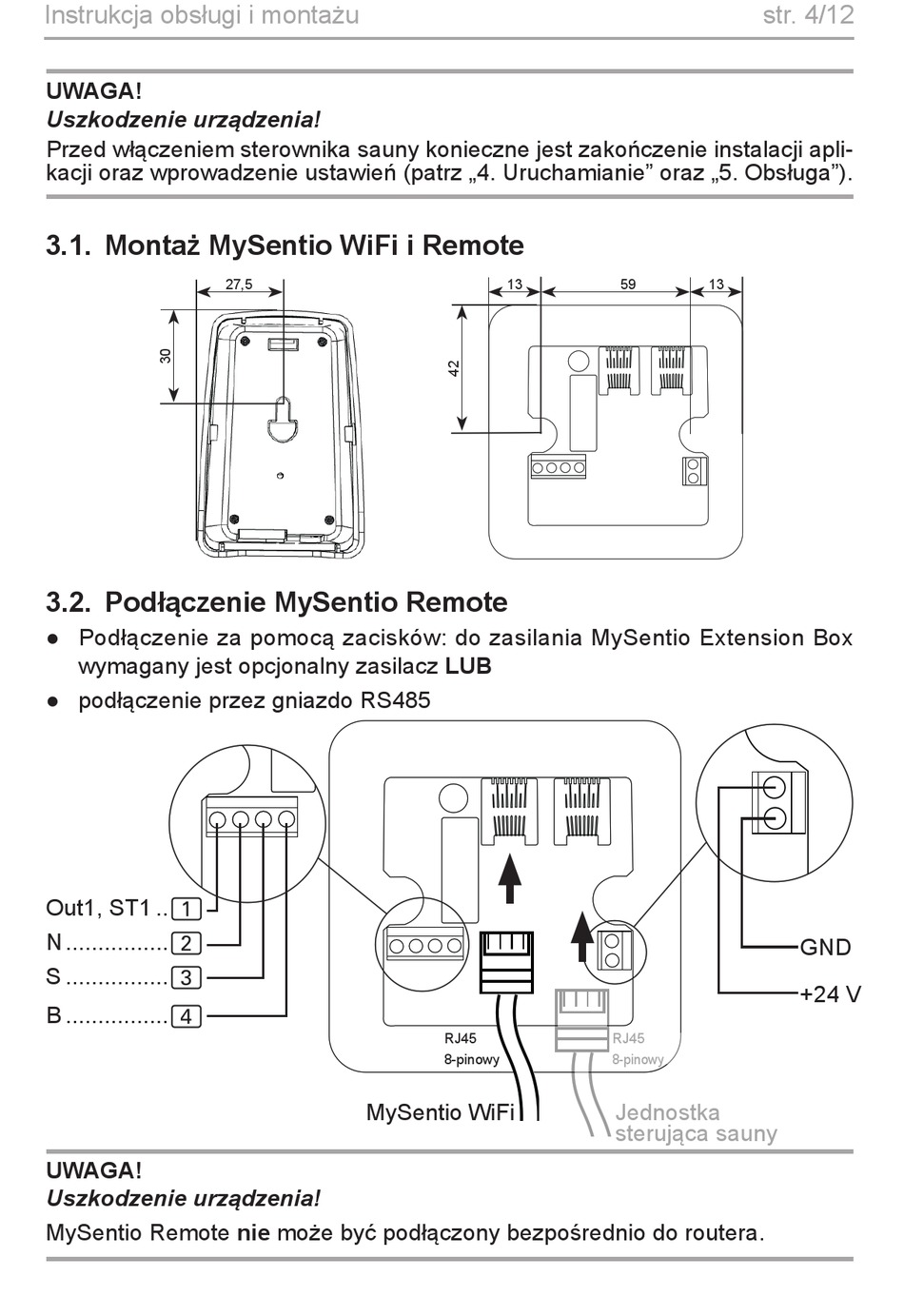

3.1. Montaż MySentio WiFi i Remote
3.2. Podłączenie MySentio Remote
● Podłączenie za pomocą zacisków: do zasilania MySentio Extension Box
wymagany jest opcjonalny zasilacz LUB
● podłączenie przez gniazdo RS485
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
UWAGA!
Uszkodzenie urządzenia!
MySentio Remote nie może być podłączony bezpośrednio do routera.
27,5
MySentio WiFi
13
RJ45 RJ45
8-pinowy
8-pinowy
str. 4/12
59 13
Jednostka
sterująca sauny
GND
+24 V
