Instructions de montage et mode d'emploi
ATTENTION !
Endommagement de l'appareil !
L'installation de l'APP et la saisie des réglages (voir « 4. Mise en service » et
« 5. Utilisation ») doivent être achevées avant que la commande de sauna ne
soit mise en marche.

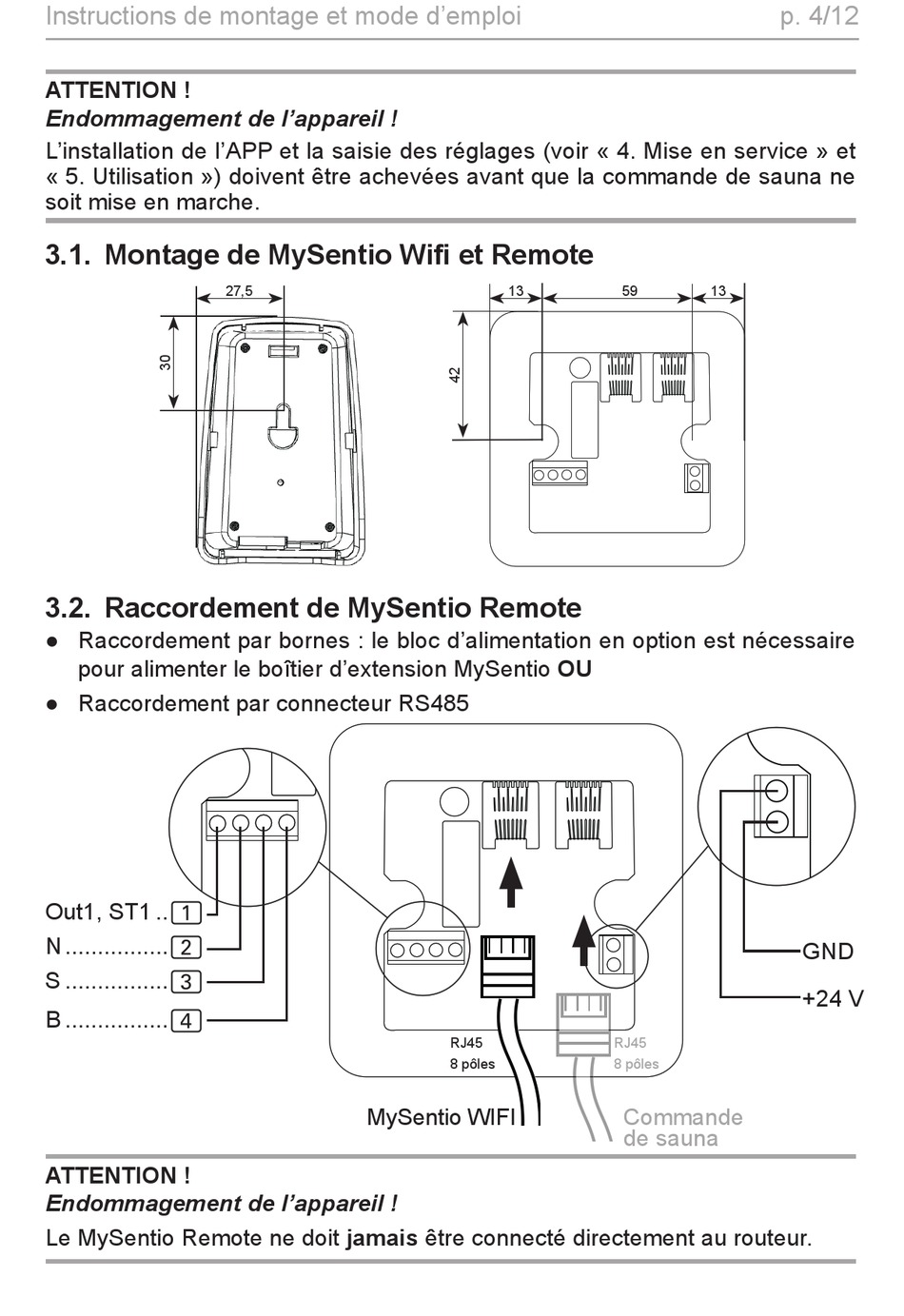

3.1. Montage de MySentio Wifi et Remote
3.2. Raccordement de MySentio Remote
● Raccordement par bornes : le bloc d'alimentation en option est nécessaire
pour alimenter le boîtier d'extension MySentio OU
● Raccordement par connecteur RS485
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
ATTENTION !
Endommagement de l'appareil !
Le MySentio Remote ne doit jamais être connecté directement au routeur.
27,5
MySentio WIFI
13
RJ45 RJ45
8 pôles
8 pôles
p. 4/12
59 13
Commande
de sauna
GND
+24 V
