Sentiotec MySentio Wifi Montage- Und Gebrauchsanweisungen
Vorschau ausblenden
Andere Handbücher für MySentio Wifi:
- Bedienungsanleitung (77 Seiten) ,
- Kurzanleitung (11 Seiten) ,
- Montage- und gebrauchsanweisungen (181 Seiten)
Verwandte Anleitungen für Sentiotec MySentio Wifi
Inhaltszusammenfassung für Sentiotec MySentio Wifi

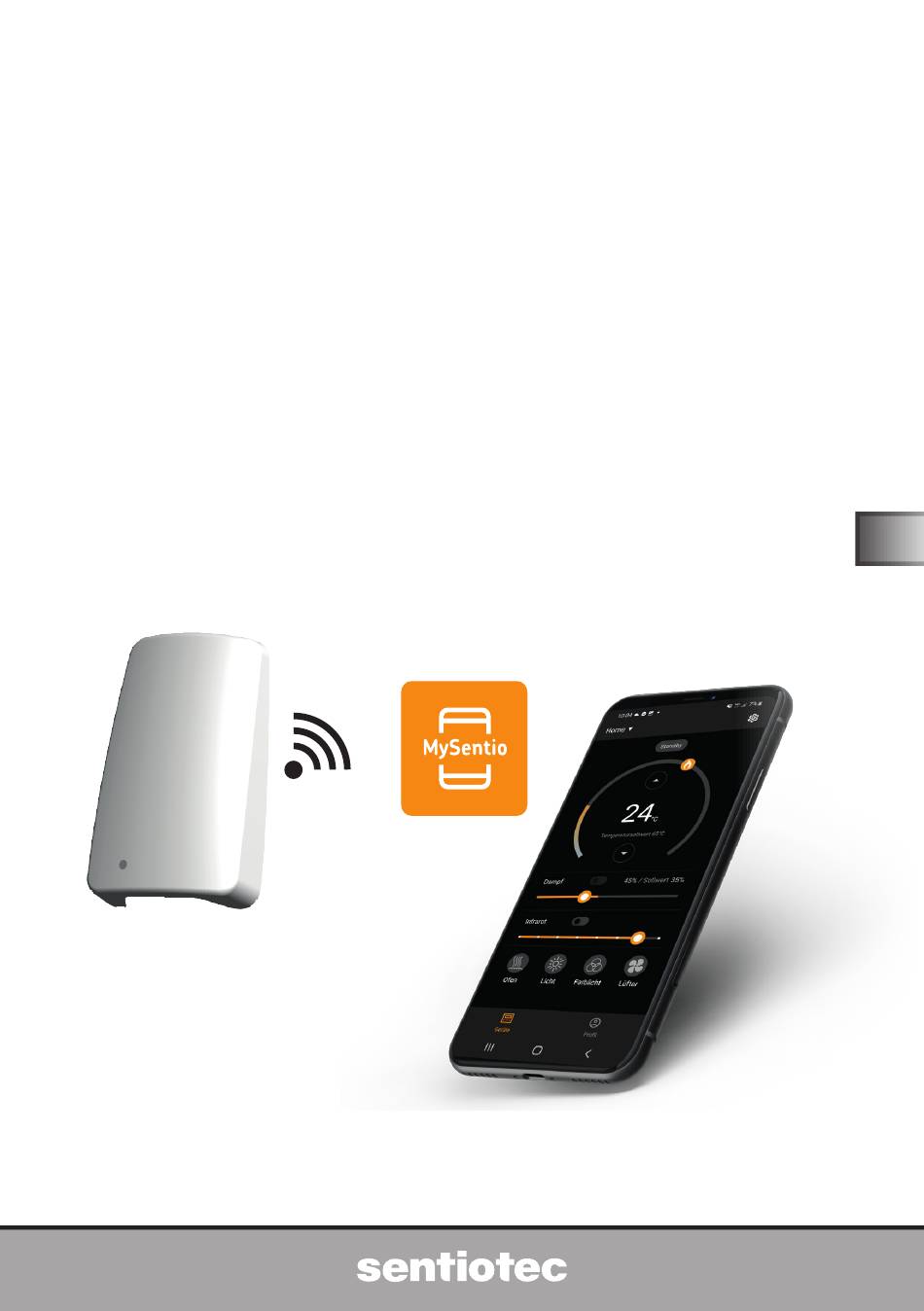

- Seite 1 MySentio Wifi 1-053-313 / S-WIFI01 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 09/22 Ident-Nr. 1-053-313...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Montage MySentio Wifi 4.2. Anschluss MySentio Wifi 4.3. -
Seite 3: Zu Dieser Anleitung
Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 4: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 4/20 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten an den Geräten dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Beachten Sie die Montageanleitungen der verwendeten Sau- nasteuerung. ● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort. ●... -
Seite 5: Produktbeschreibung
● Türsensor-Set (1-052-723 / SAB00103) ● Sicherheitsabschaltung (SFE-xxxxx) 3.3. Produktfunktionen Das Sentiotec Wifi ermöglicht die Bedienung aller vorhandenen Funktionen der Saunasteuerung über Geräte wie Smartphone und Tablet. Dies erfolgt über ein lokales Netzwek (WLAN) mittels MySentio-App, welche für Android (Google Play Store) und für IOS (App Store) kostenlos erhältlich ist. Das Abonement ist 3 Jahre kostenlos, danach können Kosten anfallen. -
Seite 6: Montage Und Anschluss
Saunaofen ....................Saunasteuerung ................... Sonstige Produkte ..................ACHTUNG! Schäden am Gerät! Die Installation der APP und die Eingabe der Einstellungen (siehe „6. Inbetrieb- nahme“ und „7. Bedienung“) müssen abgeschlossen sein, bevor die Sauna- steuerung eingeschaltet wird. 4.1. Montage MySentio Wifi 27,5... -
Seite 7: Anschluss Mysentio Wifi
Montage- und Gebrauchsanweisung S. 7/20 4.2. Anschluss MySentio Wifi wt bk home.com4 RJ45 8 polig PRO B-Serie PRO C-Serie PRO D-Serie Auto 4.3. Anschluss an home.com4 rd wt bk RJ45 8 polig MySentio Wifi... -
Seite 8: Anschluss An Pro B (B2, B3) Und Pro C (C2, C3)
Montage- und Gebrauchsanweisung S. 8/20 4.4. Anschluss an PRO B (B2, B3) und PRO C (C2, C3) Auto rd wt bk RJ45 8 polig MySentio Wifi 4.5. Anschluss an PRO D (D2, D2I, D3, D3I) RJ12 BUS-Converter RJ45 6 polig 8 polig MySentio Wifi w t b k S T B... -
Seite 9: Inbetriebnahme
Montage- und Gebrauchsanweisung S. 9/20 5. Inbetriebnahme Zum Aktivieren des Fernstarts beachten Sie die Bedienungsanleitung des je- weiligen Steuergeräts. 1. Laden Sie sich die App „MySentio“ auf ihrem Smartphone oder Tablet herrunter ► Öffnen Sie die App und Registrieren Sie sich. ► Befolgen Sie die Anweisungen der App. 2. - Seite 10 Montage- und Gebrauchsanweisung S. 10/20 3. Neues Gerät hinzufügen: (Abb.4-5): ► Ihr Gerät auswählen und den Schalter darunter antippen.(Abb.6) Abb.4 Erste Schritte Abb.5 Einrichten Abb.6 Gerät wählen ► Das Wifi mit dem Smartphone verbinden mittels Pairing-Taste.(Abb.7) ► Das Gerät umbenennen und warten bis die App fertig geladen hat.(Abb.8) ►...
-
Seite 11: Funktionsübersicht
Montage- und Gebrauchsanweisung S. 11/20 6. Funktionsübersicht Das Sentiotec Wifi kann nur Funktionen der verwendeten Saunasteuerung regeln (z. Bsp.: Pro -Serie - KEIN Farblicht, Steuerungen für finnischen Saunabetrieb - KEIN Verdampfer) home.com4 RS485 PRO B2 PRO B3 PRO C2 PRO C3 PRO D2 PRO D2i PRO D3 PRO D3i... -
Seite 12: Bedienung
Montage- und Gebrauchsanweisung S. 12/20 7. Bedienung 7.1. Home-Menü Abb.10 Home-Menü... - Seite 13 Montage- und Gebrauchsanweisung S. 13/20 Das Sentiotec Wifi kann nur Funktionen der verwendeten Saunasteuerung regeln (z. Bsp.: Pro -Serie - KEIN Farblicht, Steuerungen für finnischen Saunabetrieb - KEIN Verdampfer) - siehe Seite 11 1 Geräte - Wechsel zwischen Geräten oder neue Geräte hinzufügen. 2 Einstellungen - siehe Seite 14 3 Status - Statusanzeige (Standby, On, Off) 4 Temperatur - Einstellung der gewünschten Temperatur (Sollwert) Temperatur erhöhen / senken mittels Pfeil oben / unten oder Flamme am Kreis verschieben 5 Temperaturanzeige - zeigt beim Einstellen die gewählte Temperatur (Sollwert)
-
Seite 14: Einstellungen
Montage- und Gebrauchsanweisung S. 14/20 7.2. Einstellungen 1 Geräteeinstellungen - siehe Sei- te 15 2 Farblicht-Einstellungen - siehe Seite 16 3 Alles Aus - schaltet alle einge- schalteten Funktionen und Ver- braucher auf einmal aus. 4 Benutzerprogramm Ein/Aus - Es stehen 5 voreingestellte Benut- zerprogramme zur Verfügung, die abgeändert werden können. -
Seite 15: Geräteeinstellungen
3 Lüfter Intensität - Dimmstufen Lüfterausgang (0 - 100%) 4 Einschaltzeit - Einstellung wie lange die Sauna maximal durch- gehend in Betrieb sein soll. 5 Relay-Box-Modus - Nur verfügbar mit sentiotec Wifi Extension Box (1-053-315). 6 Zeitzone - Auswahl der gewünsch- te Zeitzone 7 WLAN neu konfigurieren - WLAN verbindung des Wifi-modules kon-... -
Seite 16: Farblichteinstellungen
Montage- und Gebrauchsanweisung S. 16/20 7.4. Farblichteinstellungen 1 Lichtgruppe Ein/Aus - zum Ein-/Ausschalten antippen 2 Lichtgruppe umbenennen - zum Umbenennen antippen 3 Lichtgruppe Einstellungen - zum Öffnen antippen, dann stehen Far- be und Intensität zur Auswahl, zum Schließen erneut antippen 4 Farbe - Farbeinstellung der geöff- neten Lichtgruppe wird angezeigt - mit Longpress zur Farbauswahl - Einstellung der gewünschten Far- be mittels Farbenrad oder einer... - Seite 17 Montage- und Gebrauchsanweisung S. 17/20 Abb.14 Standard Farben Abb.15 Farbring 1 Standard - Auswahl aus standard Farben und Farbrotation 2 Farbring - individuelle Farbauswahl 3 Farben - zum Auswählen auf die gewünschte Farbe tippen 4 Farbring - individuell auswählbare Farben 5 Farbfeld - den weiß umrandeten Kreis auf die gewünschte Farbe stellen 6 Abbrechen - schließt die Farbauswahl und Änderungen werden nicht über- nommen...
-
Seite 18: Profil
Montage- und Gebrauchsanweisung S. 18/20 7.5. Profil 1 Profil - Folgende Informationen können Sie ändern: ► Vorname ► Nachnahme ► E-Mail Adresse ► Profil entfernen 2 Sprache - Sprache auswählen 3 AGBs - Allgemeine Geschäftsbe- dingungen 4 Datenschutz - Datenschutzricht- linien. 5 Lizenzvereinbarung - Endbenut- zer-Lizenzvereinbarung 6 Lizenzen - Open Source-Lizenzen... -
Seite 19: Problemlösung
Montage- und Gebrauchsanweisung S. 19/20 8. Problemlösung 8.1. Fehlermeldungen Die folgende Tabelle beschreibt die möglichen Fehler und deren Ursache. Bei Bedarf teilen Sie die Fehlernummer Ihrem Kundendienst mit. Fehler Beschreibung Ursache / Behebung Sicherheitsabschaltung Ein Gegenstand liegt auf dem Saunofen. Entfernen Sie diesen bevor Sie den Sau- naofen wieder in Betrieb nehmen. -
Seite 20: Technische Daten
Montage- und Gebrauchsanweisung S. 20/20 9. Wartung Das Gerät ist wartungsfrei. Update erfolgt automatisch, über Internetverbindung. 10. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.
