Sentiotec MySentio WiFi S-WIFI01 Montage- Und Gebrauchsanweisungen
Vorschau ausblenden
Andere Handbücher für MySentio WiFi S-WIFI01:
- Montage- und gebrauchsanweisungen (181 Seiten) ,
- Bedienungsanleitung (77 Seiten) ,
- Kurzanleitung (11 Seiten)
Verwandte Anleitungen für Sentiotec MySentio WiFi S-WIFI01
Inhaltszusammenfassung für Sentiotec MySentio WiFi S-WIFI01

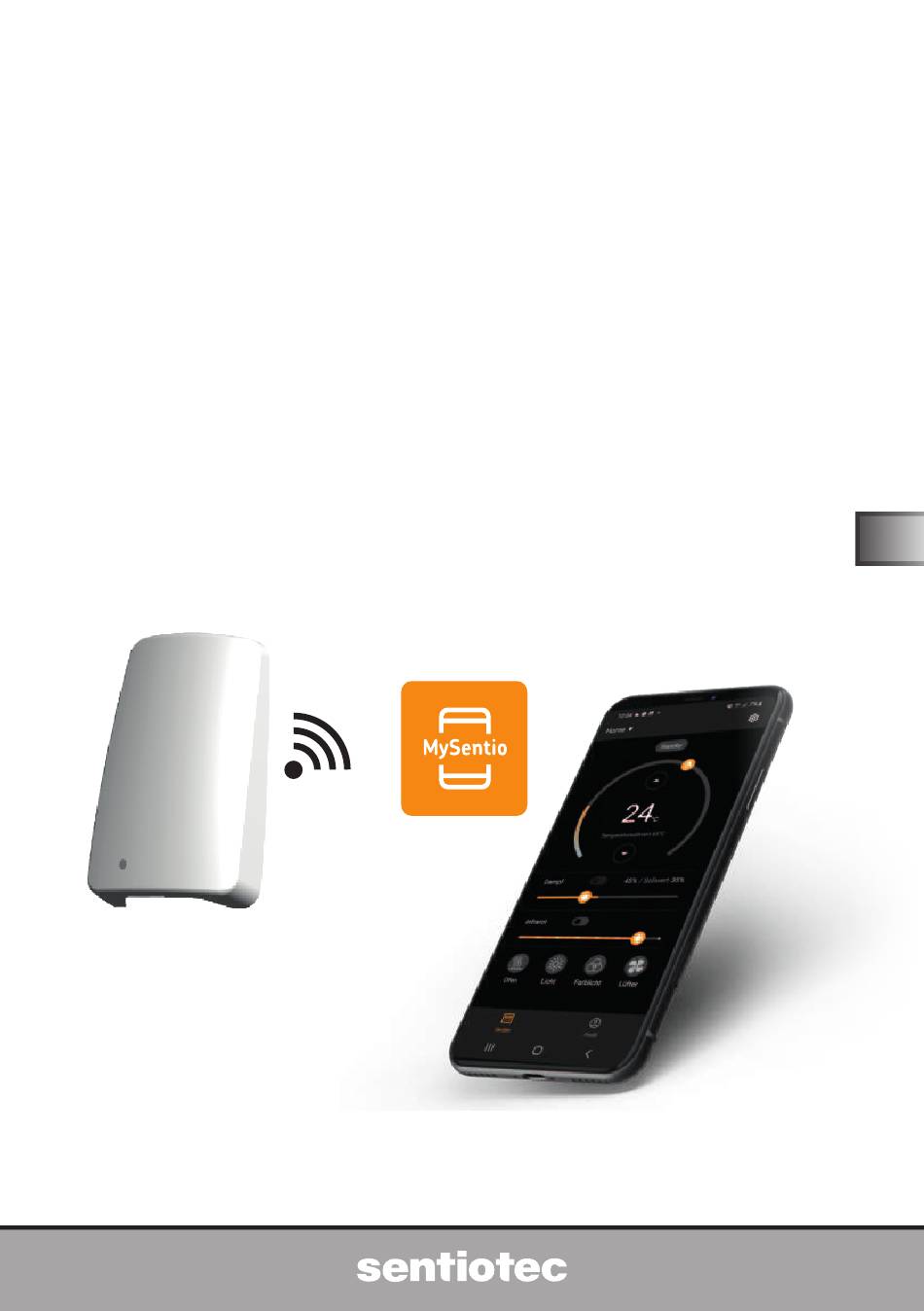

- Seite 1 MySentio WiFi 1-053-313 / S-WIFI01 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 01/24 Ident-Nr. 1-053-313...
- Seite 2 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Montage MySentio WiFi 4.2.
- Seite 3 Sie sie in der Nähe des Gerätes auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie 昀椀nden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.
- Seite 4 Montage- und Gebrauchsanweisung S. 4/20 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten an den Geräten dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Beachten Sie die Montageanleitungen der verwendeten Sau- nasteuerung. ● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort. ●...
- Seite 5 ● Türsensor Home (1-052-723 / SAB00103) ● Sicherheitsabschaltung (SFE-xxxxx) 3.3. Produktfunktionen Das Sentiotec Wi昀椀 ermöglicht die Bedienung aller vorhandenen Funktionen der Saunasteuerung über Geräte wie Smartphone und Tablet. Dies erfolgt über ein lokales Netzwek (WLAN) mittels MySentio-App, welche für Android (Google Play Store) und für IOS (App Store) kostenlos erhältlich ist. Das Abonement ist 3 Jahre kostenlos, danach können Kosten anfallen.
- Seite 6 1. Befestigen Sie das WiFi-Modul 1 mit dem beiliegenden Schrauben in der Nähe der Saunasteuerung und in der Reichweite ihres Netzwerks (WLAN). 2. Das Anschließen vom Sentiotec WiFi an der Saunasteuerung mit dem 8 poligen Ethernetkabel, erfolgt gemäß nachfolgender Abbildungen: 3.
- Seite 7 Montage- und Gebrauchsanweisung S. 7/20 4.2. Anschluss MySentio WiFi RJ45 home.com4 8 polig PRO B-Serie PRO C-Serie PRO D-Serie 4.3. Anschluss an home.com4 RJ45 8 polig MySentio WiFi 4.4. Anschluss an PRO B (B2, B3) und PRO C (C2, C3) RJ45 8 polig MySentio WiFi...
- Seite 8 Montage- und Gebrauchsanweisung S. 8/20 4.5. Anschluss an PRO D (D2, D2I, D3, D3I) RJ12 BUS-Converter RJ45 6 polig 8 polig MySentio WiFi 5. Inbetriebnahme 1. Aktivieren Sie an der Saunasteuerung den Fernstart. home.com4: a. Wählen Sie mit dem Drehwähler das Fernstartsymbol aus b.
- Seite 9 Montage- und Gebrauchsanweisung S. 9/20 Zum Einrichten der MySentio App MUSS sich die Saunasteuerung im „Standby für Fernwirken“-Modus be昀椀nden! 2. Laden Sie sich die App „MySentio“ auf ihrem Smartphone oder Tablet herrunter ► Ö昀昀nen Sie die App und Registrieren Sie sich. ► Befolgen Sie die Anweisungen der App. 3. Registrieren (Abb.1-3): ► Alle Felder ausfüllen und E-Mail und Passwort am besten notieren Abb.1 Registrieren / An- Abb.3 World of sen-...
- Seite 10 Montage- und Gebrauchsanweisung S. 10/20 4. Neues Gerät hinzufügen: (Abb.4-5): ► Ihr Gerät auswählen und den Schalter darunter antippen.(Abb.6) Abb.5 Einrichten Abb.4 Erste Schritte Abb.6 Gerät wählen ► Das WiFi mit dem Smartphone verbinden mittels Pairing-Taste.(Abb.7) ► Das Gerät umbenennen und warten bis die App fertig geladen hat.(Abb.8) ►...
- Seite 11 Montage- und Gebrauchsanweisung S. 11/20 6. Funktionsübersicht Das Sentiotec WiFi kann nur Funktionen der verwendeten Saunasteuerung regeln (z. Bsp.: Pro-Serie: KEIN Farblicht, Steuerungen für 昀椀nnischen Saunabetrieb: KEINE Feuchte) home.com4 RS485 PRO B2 PRO B3 PRO C2 PRO C3 PRO D2 PRO D2i PRO D3 PRO D3i...
- Seite 12 Montage- und Gebrauchsanweisung S. 12/20 7. Bedienung 7.1. Home-Menü Abb.10 Home-Menü...
- Seite 13 Montage- und Gebrauchsanweisung S. 13/20 Das Sentiotec WiFi kann nur Funktionen der verwendeten Saunasteuerung regeln (z. Bsp.: Pro -Serie - KEIN Farblicht, Steuerungen für 昀椀nnischen Saunabetrieb - KEIN Verdampfer) - siehe Seite 11 1 Geräte - Wechsel zwischen Geräten oder neue Geräte hinzufügen. 2 Einstellungen - siehe Seite 14 3 Status - Statusanzeige (Standby, On, O昀昀) 4 Temperatur - Einstellung der gewünschten Temperatur (Sollwert) Temperatur erhöhen / senken mittels Pfeil oben / unten oder...
- Seite 14 Montage- und Gebrauchsanweisung S. 14/20 7.2. Einstellungen 1 Geräteeinstellungen - siehe Sei- te 15 2 Farblicht-Einstellungen - siehe Seite 16 3 Alles Aus - schaltet alle einge- schalteten Funktionen und Ver- braucher auf einmal aus. 4 Benutzerprogramm Ein/Aus - Es stehen 5 voreingestellte Benut- zerprogramme zur Verfügung, die abgeändert werden können.
- Seite 15 Lüfterausgang (0 - 100%) 4 Einschaltzeit - Einstellung wie lange die Sauna maximal durch- gehend in Betrieb sein soll. 5 Relay-Box-Modus - Nur verfügbar mit sentiotec Wi昀椀 Extension Box (1-053-315). 6 Zeitzone - Auswahl der gewünsch- te Zeitzone 7 WLAN neu kon昀椀gurieren - WLAN verbindung des Wi昀椀-modules kon-...
- Seite 16 Montage- und Gebrauchsanweisung S. 16/20 7.4. Farblichteinstellungen 1 Lichtgruppe Ein/Aus - zum Ein-/Ausschalten antippen 2 Lichtgruppe umbenennen - zum Umbenennen antippen 3 Lichtgruppe Einstellungen - zum Ö昀昀nen antippen, dann stehen Far- be und Intensität zur Auswahl, zum Schließen erneut antippen 4 Farbe - Farbeinstellung der geö昀昀- neten Lichtgruppe wird angezeigt - mit Longpress zur Farbauswahl - Einstellung der gewünschten Far- be mittels Farbenrad oder einer...
- Seite 17 Montage- und Gebrauchsanweisung S. 17/20 Abb.14 Standard Farben Abb.15 Farbring 1 Standard - Auswahl aus standard Farben und Farbrotation 2 Farbring - individuelle Farbauswahl 3 Farben - zum Auswählen auf die gewünschte Farbe tippen 4 Farbring - individuell auswählbare Farben 5 Farbfeld - den weiß umrandeten Kreis auf die gewünschte Farbe stellen 6 Abbrechen - schließt die Farbauswahl und Änderungen werden nicht über- nommen...
- Seite 18 Montage- und Gebrauchsanweisung S. 18/20 7.5. Pro昀椀l 1 Pro昀椀l - Folgende Informationen können Sie ändern: ► Vorname ► Nachnahme ► E-Mail Adresse ► Pro昀椀l entfernen 2 Sprache - Sprache auswählen 3 AGBs - Allgemeine Geschäftsbe- dingungen 4 Datenschutz - Datenschutzricht- linien. 5 Lizenzvereinbarung - Endbenut- zer-Lizenzvereinbarung 6 Lizenzen - Open Source-Lizenzen...
- Seite 19 Montage- und Gebrauchsanweisung S. 19/20 8. Problemlösung 8.1. Fehlermeldungen Die folgende Tabelle beschreibt die möglichen Fehler und deren Ursache. Weitere Infomationen und Hilfestellungen 昀椀nden Sie im sentiotec HelpCenter unter: sentiotec.zendesk.com/hc/de Beachten Sie zusätzlich die jeweiligen Fehlermeldungen Ihrer Sauna- steuerung. Beschreibung Ursache / Behebung Lässt sich nicht verbinden Stellen Sie sicher, dass das zu verbin- dende WiFi-Netzwerk mit ausreichender Stärke vorhanden ist.
- Seite 20 Montage- und Gebrauchsanweisung S. 20/20 9. Wartung Das Gerät ist wartungsfrei. Update erfolgt automatisch, über Internetverbindung. 10. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Sto昀昀e. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.
