Montage- en gebruiksaanwijzing
LET OP!
Schade aan het apparaat!
De installatie van de APP en de invoer van de instellingen (zie „4. Inbedrijfstel-
ling" en „5. Bediening") moeten voltooid zijn voordat de saunabesturing wordt
ingeschakeld.

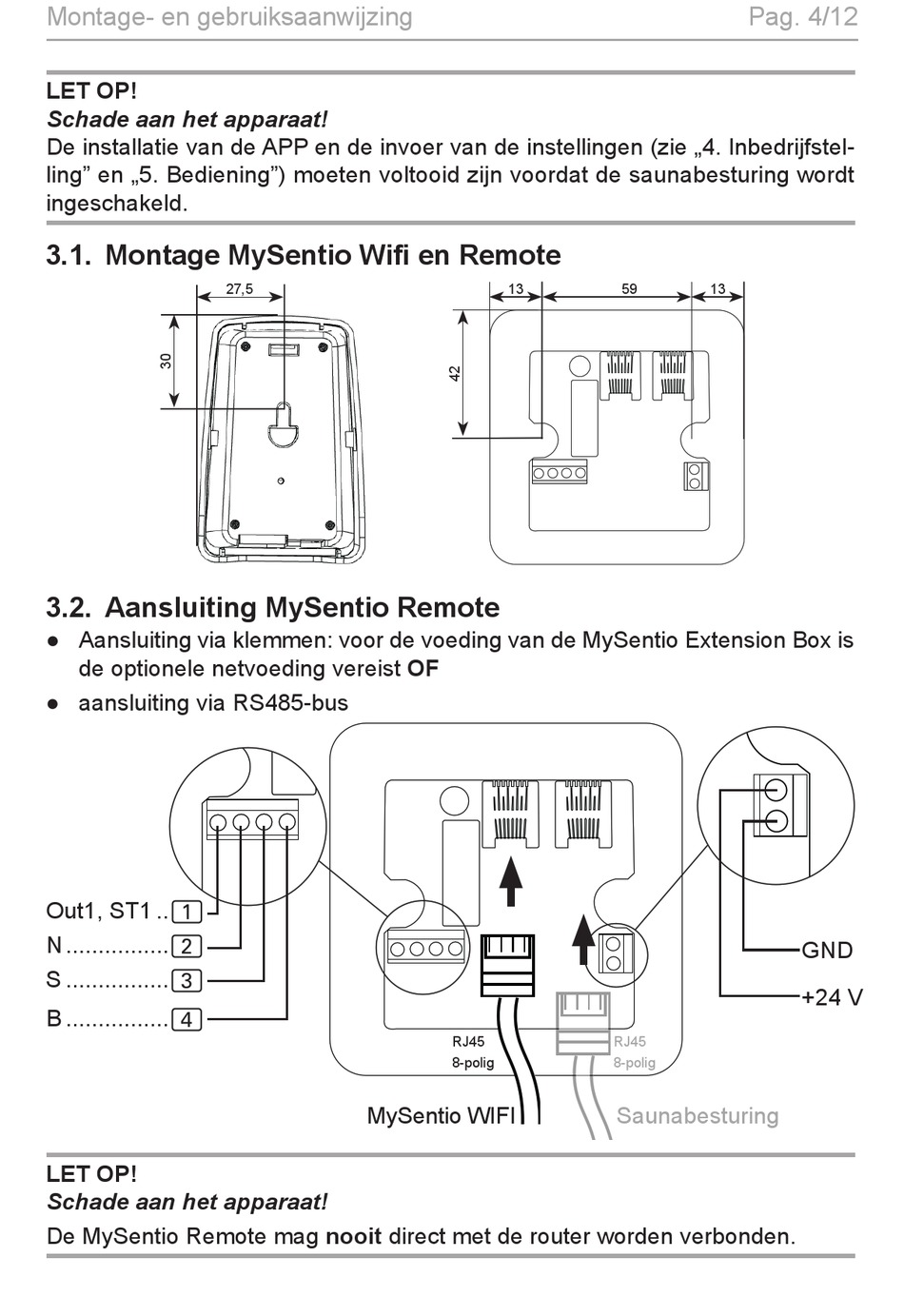

3.1. Montage MySentio Wifi en Remote
3.2. Aansluiting MySentio Remote
● Aansluiting via klemmen: voor de voeding van de MySentio Extension Box is
de optionele netvoeding vereist OF
● aansluiting via RS485-bus
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
LET OP!
Schade aan het apparaat!
De MySentio Remote mag nooit direct met de router worden verbonden.
27,5
MySentio WIFI
13 59
RJ45 RJ45
8-polig
8-polig
Saunabesturing
Pag. 4/12
13
GND
+24 V
