Návod k montáži a použití
POZOR!
Poškození přístroje!
Instalace aplikace a zadávání jejích nastavení (viz „4. Uvedení do provozu"
a „5. Obsluha") musí být dokončeny před zapnutím řídicí jednotky sauny.

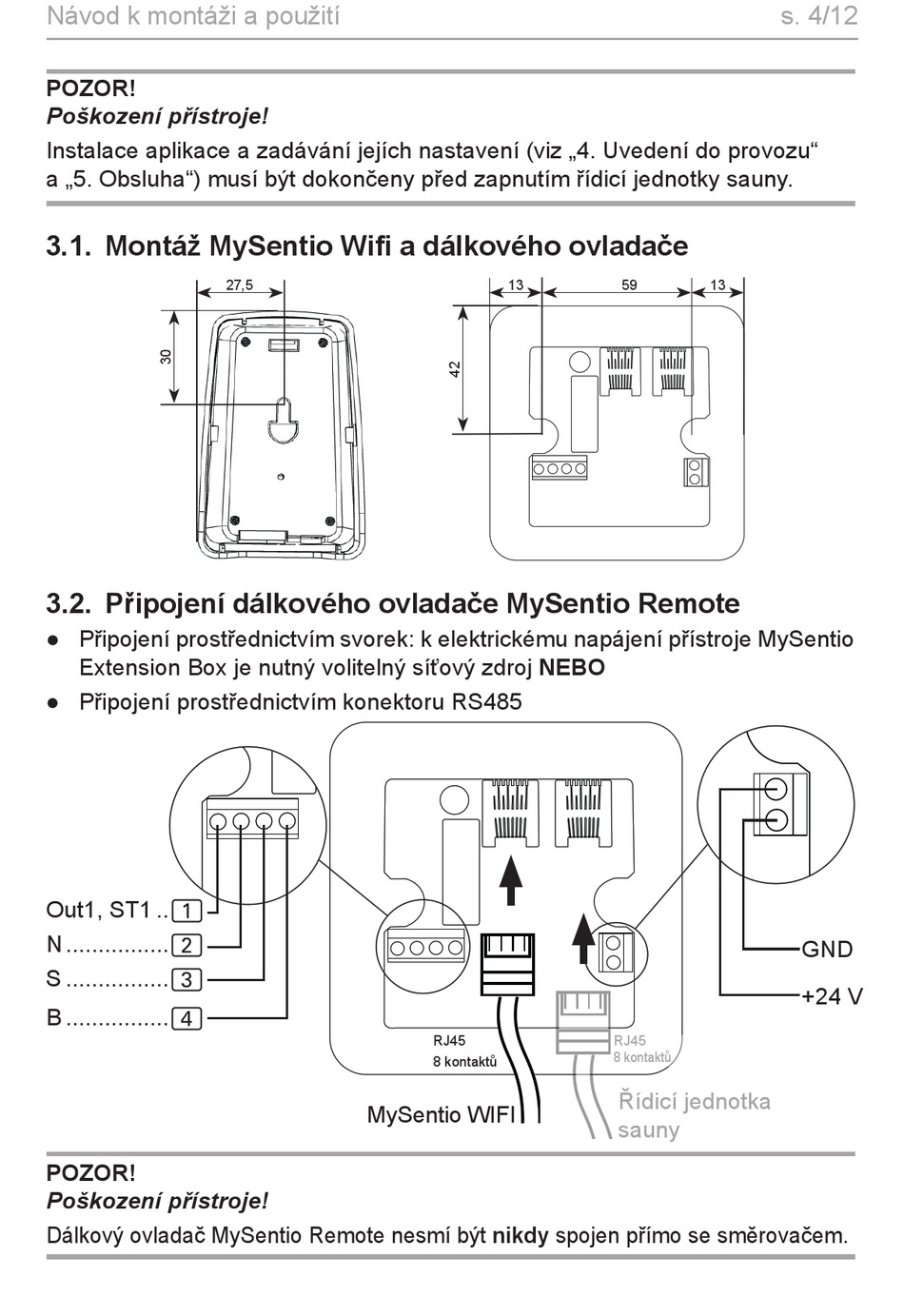

3.1. Montáž MySentio Wifi a dálkového ovladače
3.2. Připojení dálkového ovladače MySentio Remote
● Připojení prostřednictvím svorek: k elektrickému napájení přístroje MySentio
Extension Box je nutný volitelný síťový zdroj NEBO
● Připojení prostřednictvím konektoru RS485
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
POZOR!
Poškození přístroje!
Dálkový ovladač MySentio Remote nesmí být nikdy spojen přímo se směrovačem.
27,5
MySentio WIFI
13
RJ45
8 kontaktů
s. 4/12
59 13
RJ45
8 kontaktů
Řídicí jednotka
sauny
GND
+24 V
