Montage- und Gebrauchsanweisung
ACHTUNG!
Schäden am Gerät!
Die Installation der APP und die Eingabe der Einstellungen (siehe „4. Inbetrieb-
nahme" und „5. Bedienung") müssen abgeschlossen sein, bevor die Sauna-
steuerung eingeschaltet wird.

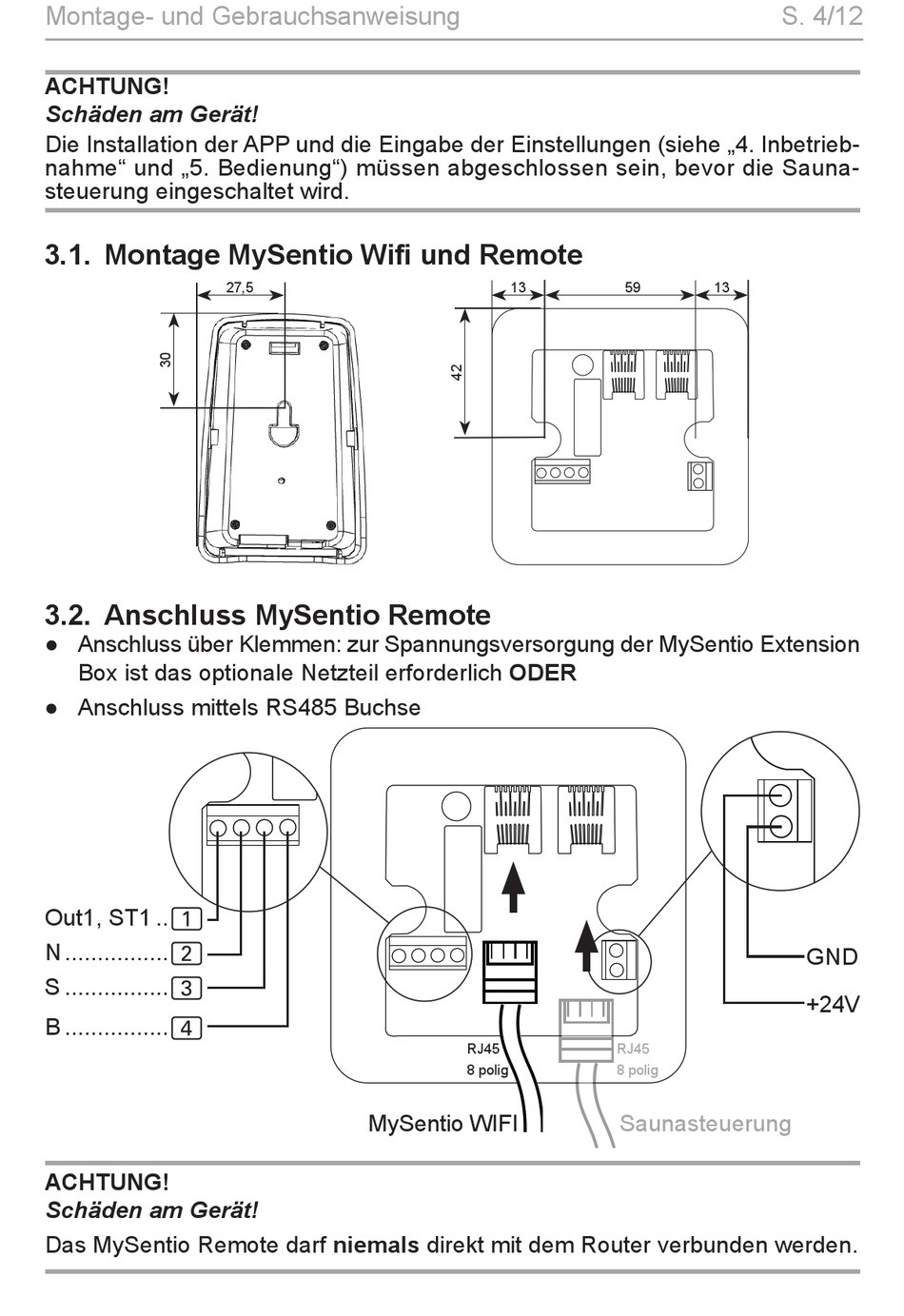

3.1. Montage MySentio Wifi und Remote

3.2. Anschluss MySentio Remote

● Anschluss über Klemmen: zur Spannungsversorgung der MySentio Extension
Box ist das optionale Netzteil erforderlich ODER
● Anschluss mittels RS485 Buchse
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
ACHTUNG!
Schäden am Gerät!
Das MySentio Remote darf niemals direkt mit dem Router verbunden werden.
27,5
MySentio WIFI
13 59
RJ45 RJ45
8 polig
8 polig
Saunasteuerung
S. 4/12
13
GND
+24V
