Nederlands
GEVAAR! Levensgevaar!
Contactspanning is gevaarlijk vanwege de ontlading van
de condensatoren van de omvormer.
• Wacht vijf minuten na uitschakeling van de voedings-
spanning alvorens u de omvormer hanteert.
• Controleer of alle elektrische aansluitingen en contacten
spanningsvrij zijn.
• Controleer of de aansluitklemmen op de juiste positie zijn
geplaatst.
• Controleer of de pomp en installatie goed zijn geaard.
Raadpleeg wet- en regelgeving

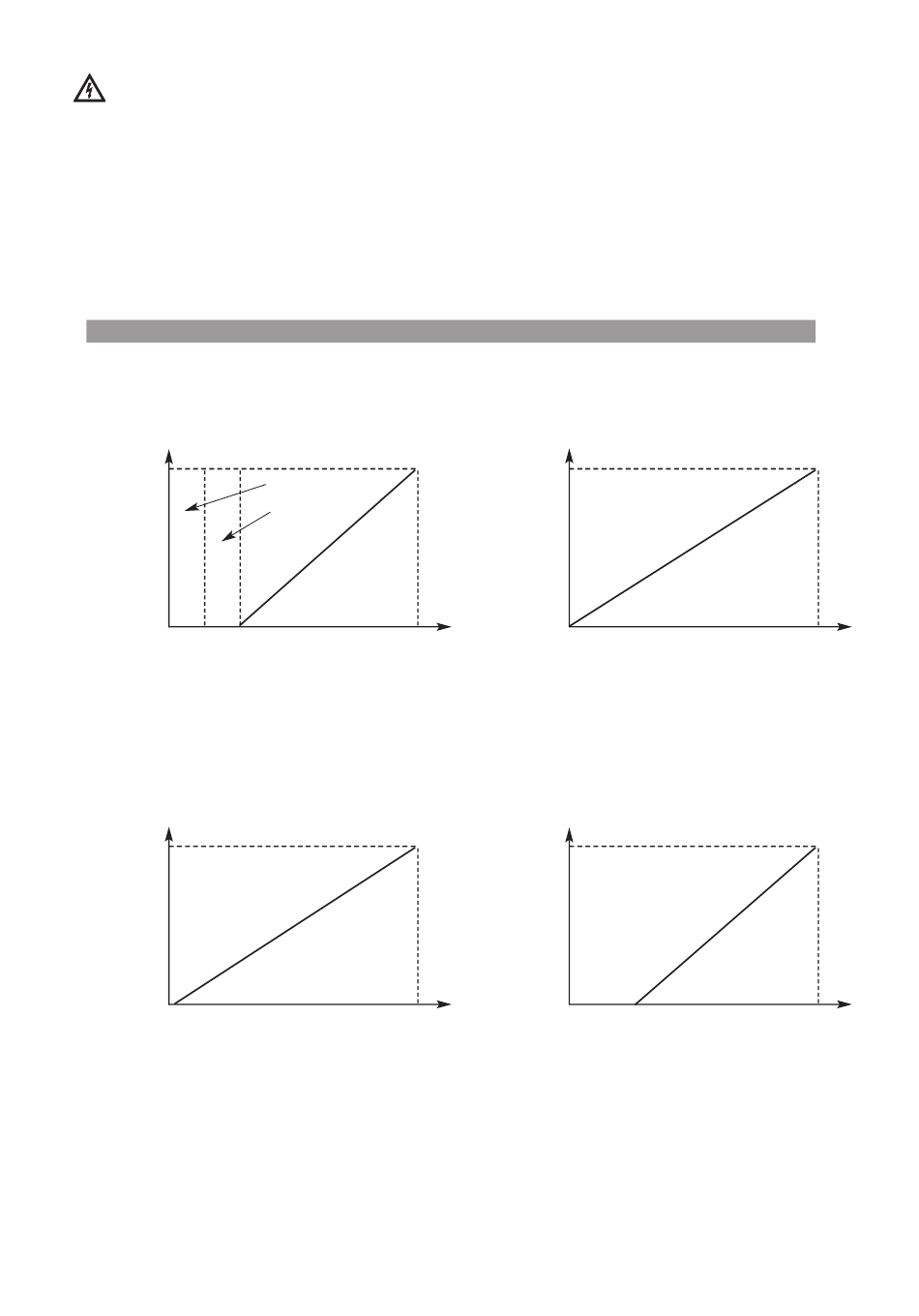

IN1 : Ingangssignaal in modus "Contante druk" en "PID-regeling"
100 %
Waarde
in percentage van
het meetbereik
van de sensor
0
100 %
Waarde
in percentage van
het meetbereik
van de sensor
0
88
All manuals and user guides at all-guides.com
Sensorsignaal 4-20 mA
Tussen 0 en 2 mA, kabel wordt
als defect beschouwd
Veiligheidsgebied
2 4 Ingangsstroom ( mA)
Sensorsignaal 0-20 mA
Ingangsstroom ( mA)
100 %
Waarde
in percentage van
het meetbereik
van de sensor
20 0
100 %
Waarde
in percentage van
het meetbereik
van de sensor
20 0
Sensorsignaal 0-10 V
Ingangsspanning (V)
Sensorsignaal 2-10 V
2 Ingangsspanning (V)
WILO SE 03/2013
10
10
