Wilo Helix EXCEL 2 Einbau- Und Betriebsanleitung Seite 28

Deutsch
Fehler dürfen nur von qualifizierten Mitarbeitern
behoben werden!
Beachten Sie die Sicherheitshinweise in
Abschnitt 9 „Wartung".
Falls die Betriebsstörung nicht behoben werden
kann, wenden Sie sich an einen Kundendienst -
techniker oder an Ihren zuständigen Vertreter.
Relais
Der Wandler verfügt über 2 Ausgangsrelais, die
als Schnittstelle zu einer zentralen Steuerung
dienen sollen.
z. B.: Schaltkasten, Pumpensteuerung.
SBM-Relais:
Dieses Relais kann im „Service"-Menü < 5.7.6.0 >
in 3 Betriebszustände eingestellt werden.
Betriebszustand: 1
Relais für Signal der „Verfügbarkeit" (normaler
Betrieb dieser Pumpenart).
Dieses Relais wird aktiviert, wenn die Pumpe in
Betrieb ist oder in einer entsprechenden Position
für den Betrieb steht.
Wenn eine Störung auftritt oder die Netzspan -
nung abgetrennt wird (die Pumpe stoppt), wird
das Relais deaktiviert. Informationen über die
Verfügbarkeit der Pumpe werden - auch nur
temporär - an den Schaltkasten übermittelt.
Betriebszustand: 2
Relais für Signal „Betrieb"
Das Relais wird aktiviert, wenn sich die Pumpe in
Betrieb befindet.
Betriebszustand: 3
Relais für Signal „Einschaltung"
Das Relais wird aktiviert, wenn die Pumpe an das
Netz angeschlossen wird.
SSM-Relais:
Relais für Sammelsignal für „Störungen"
Wenn eine Reihe von Störungen derselben Art
entdeckt werden (von 1 bis 6 je nach Schwere),
stoppt die Pumpe und das Relais wird aktiviert
(bis zu einem manuellen Eingriff).

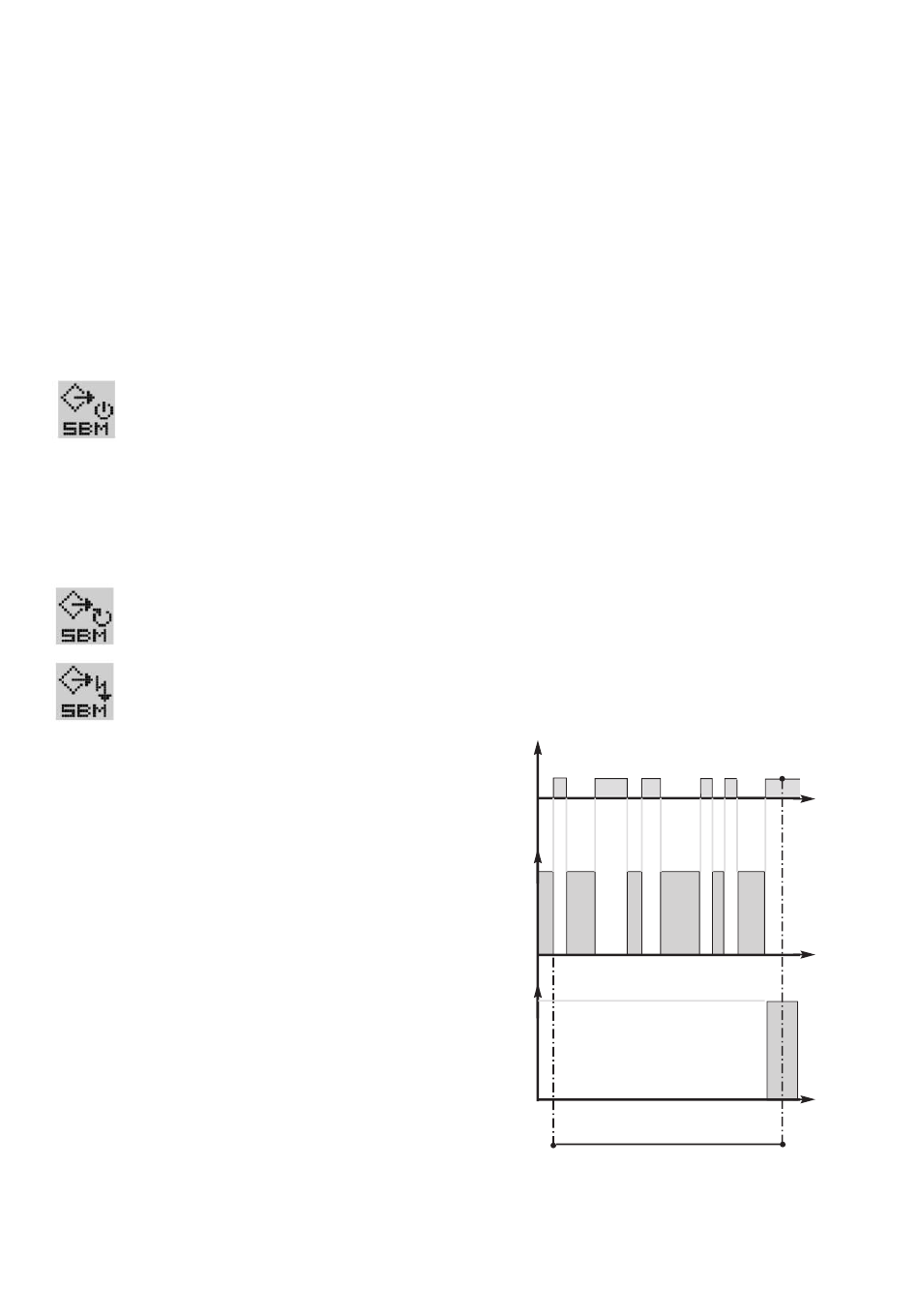

Beispiel: 6 Störungen mit variabler Zeitspanne
innerhalb von 24 Stunden
Das SBM-Relais ist für die Erfassung des Signals
für „Verfügbarkeit" eingestellt.
28
All manuals and user guides at all-guides.com
Störungen
Relais in
Stand-by-
Relais in
Stand-by-
1 2 3
aktives
Relais
SBM
Modus
aktives
Relais
SSM
Modus
24-h-Zeitraum
6
4 5
