DANGER ! Danger de mort !
Tension dangereuse due à la décharge des condensateurs
du variateur.
• Avant toute intervention sur le variateur, attendre 5
minutes après coupure de l'alimentation.
• S'assurer que tous raccords et contacts électriques ne sont
pas sous tension.
• S'assurer de la bonne affectation des bornes de raccorde-
ment.
• S'assurer de la bonne mise à la terre de la pompe et de l'ins-
tallation.

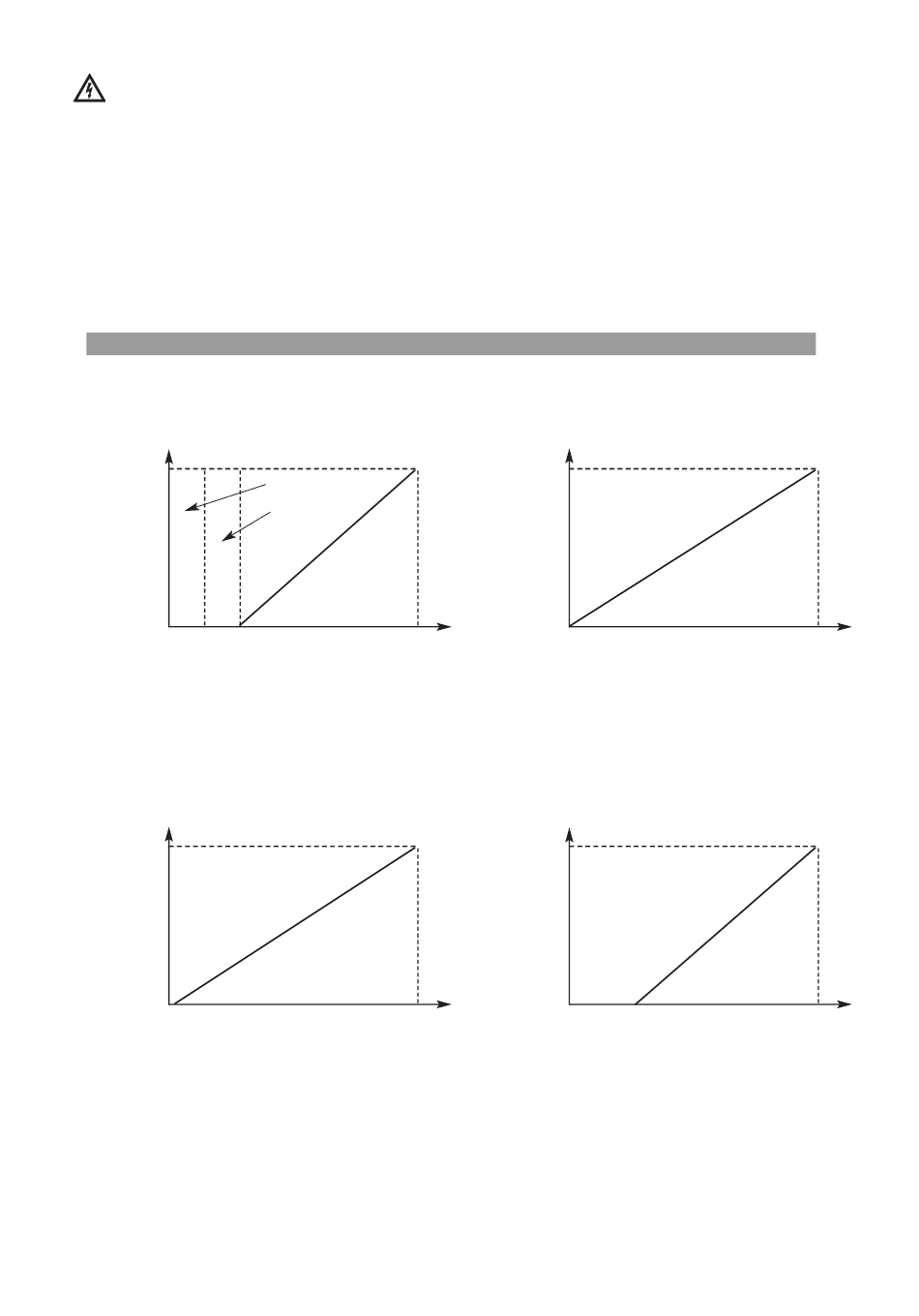

IN1 : Entrée capteur en mode « Pression constante » et « Contrôle P.I.D. »
100%
Valeur
en %
de l'étendue de
mesure du capteur
0
100%
Valeur
en %
de l'étendue de
mesure du capteur
0
64
All manuals and user guides at all-guides.com
Signal capteur 4-20mA
entre 0 et 2 mA on considère
que le câble est coupé
zone de
sécurité
2 4 Entrée en courant (mA)
Signal capteur 0-20mA
Entrée en courant (mA)
100%
Valeur
en %
de l'étendue de
mesure du capteur
20 0
100%
Valeur
en %
de l'étendue de
mesure du capteur
20 0
Signal Capteur 0-10V
Entrée en tension (V)
Signal Capteur 2-10V
2 Entrée en tension (V)
WILO SE 03/2013
10
10
