8.3 Bediening met frequentieomvormer

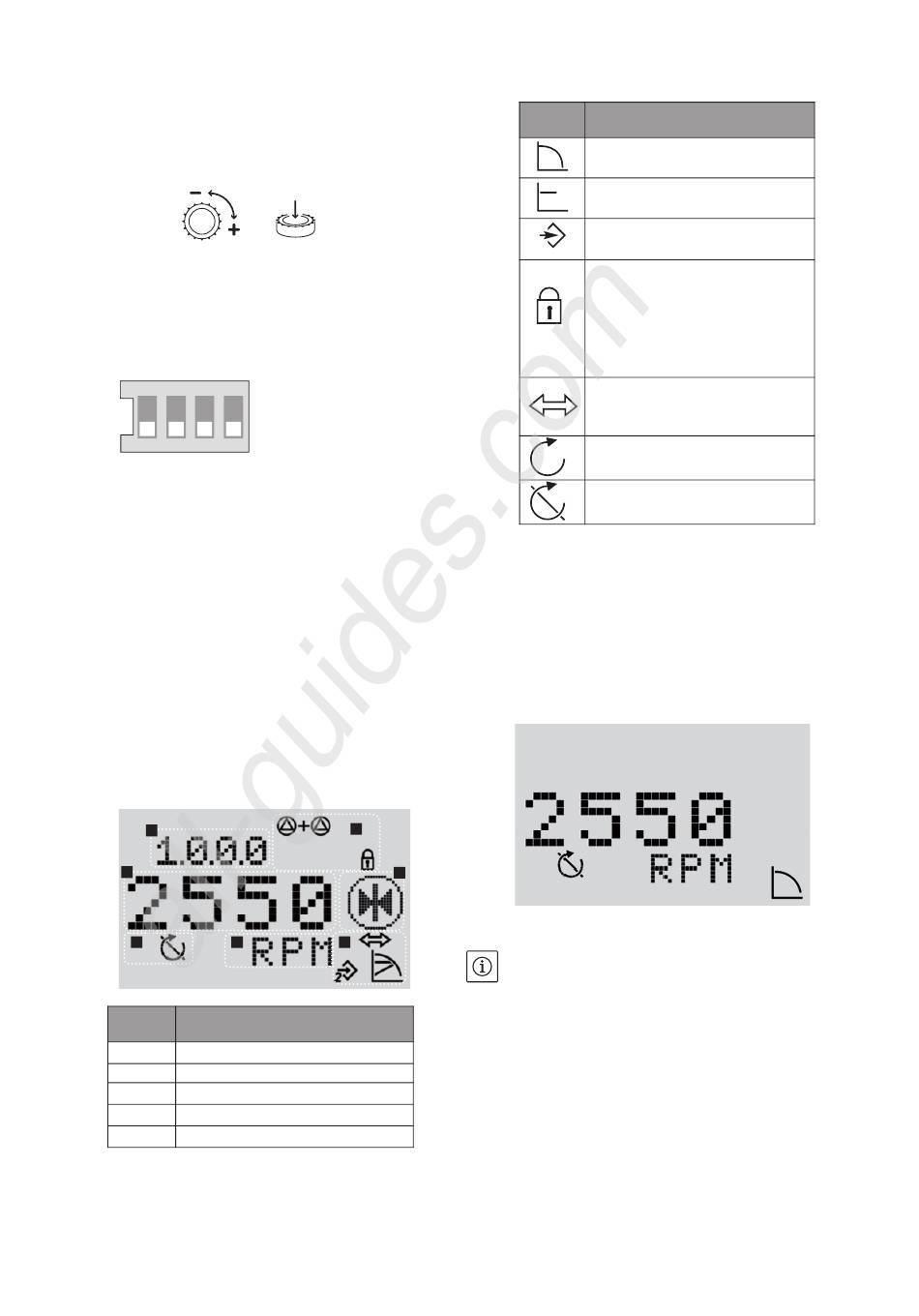

8.3.1 Bedieningsorganen
De omvormer wordt bediend met de volgende
bedieningsorganen:
Pulsgever (afb. A5, item 5)
• Nieuwe parameters kunnen eenvoudig worden
geselecteerd door te draaien, "+" rechts en "-"
links.
• De nieuwe instelling wordt gevalideerd met een
korte puls op de pulsgever.
Schakelaars
AAN
1 2 3 4
• Deze omvormer is voorzien van een blok met
twee schakelaars die elk 2 standen hebben
(afb. A1, item 1):
• Met schakelaar 1 kan de modus "BEDRIJF" [scha-
kelaar 1->UIT] in de modus « SERVICE » worden
gewijzigd [schakelaar 1->AAN] en andersom. Met
de stand "BEDRIJF" kan de geselecteerde modus
worden ingeschakeld en wordt toegang tot para-
meterinvoer geblokkeerd (normaal bedrijf). In de
stand "SERVICE" kunnen de parameters voor de
verschillende bedrijfsmodi worden ingevoerd.
• Met schakelaar 2 kan de "toegangsvergrende-
ling" worden geactiveerd of gedeactiveerd, zie
hoofdstuk 8.5.3.
• Schakelaar 3 wordt niet gebruikt.
• Schakelaar 4 wordt niet gebruikt.
8.3.2 Displaystructuur (afb. A5, item 6)
1
2
4 3
Pos. Beschrijving
1 Menunummer
2 Waardeweergave
3 Weergave eenheden
4 Standaardsymbolen
5 Weergave pictogram
WILO SE 03/2013
All manuals and user guides at all-guides.com
4
5
4
8.3.3 Beschrijving van de standaardsymbolen
Symbool
Werkt in modus "Snelheidsregeling".
Werkt in modus "Constante druk" of
"PID-regeling".
Ingang IN2 geactiveerd
2
(extern instelpunt).
Toegang geblokkeerd.
Als dit symbool verschijnt kunnen
de huidige instellingen of metingen
niet worden gewijzigd. De weerge-
geven informatie is alleen-lezen.
BMS (Building Management System)
PLR of LON is actief.
Pomp loopt.
Pomp stopt.
8.3.4 Display
Pagina displaystatus
• De statuspagina is de standaardweergave op het
display.
Het op dat moment ingesteld instelpunt wordt
weergegeven.
De basisinstellingen worden met symbolen
weergegeven.
Voorbeeld van displaystatuspagina
OPMERKING: Voor alle menu's geldt dat als de
pulsgever niet binnen 30 minuten wordt geacti-
veerd, het display terugkeert naar de statuspagi-
na en wordt de wijziging niet opgeslagen.
Navigatie-elementen
• Via de menustructuur kunnen die functies van de
omvormer worden opgeroepen. Aan elk menu en
submenu is een nummer toegewezen.
• Door de omvormer te roteren kan men door een
menuniveau bladeren (voorbeeld 4000->5000).
• Als een element (waarde, menunummer, symbool
of pictogram) knippert kan een nieuwe waarde,
nieuw menu of een nieuwe functie worden gese-
lecteerd.
Nederlands
Beschrijving
