Nederlands
Aansluiting lichtnet
Sluit de 4-aderige kabel aan op de voedingsaansluitingen
(fasen + massa).
Aansluiting van ingangen/uitgangen
• De sensor, externe instelwaarde en ingangskabel (ext.off)
moeten worden afgeschermd.
• Met de afstandsbediening kan de pomp worden in- of uit-
geschakeld (potentiaalvrij contact). Deze functie heeft
voorrang op andere functies.
• Deze afstandsbediening kan worden verwijderd door de
aansluitklemmen (3 en 4) te shunten.
86
All manuals and user guides at all-guides.com

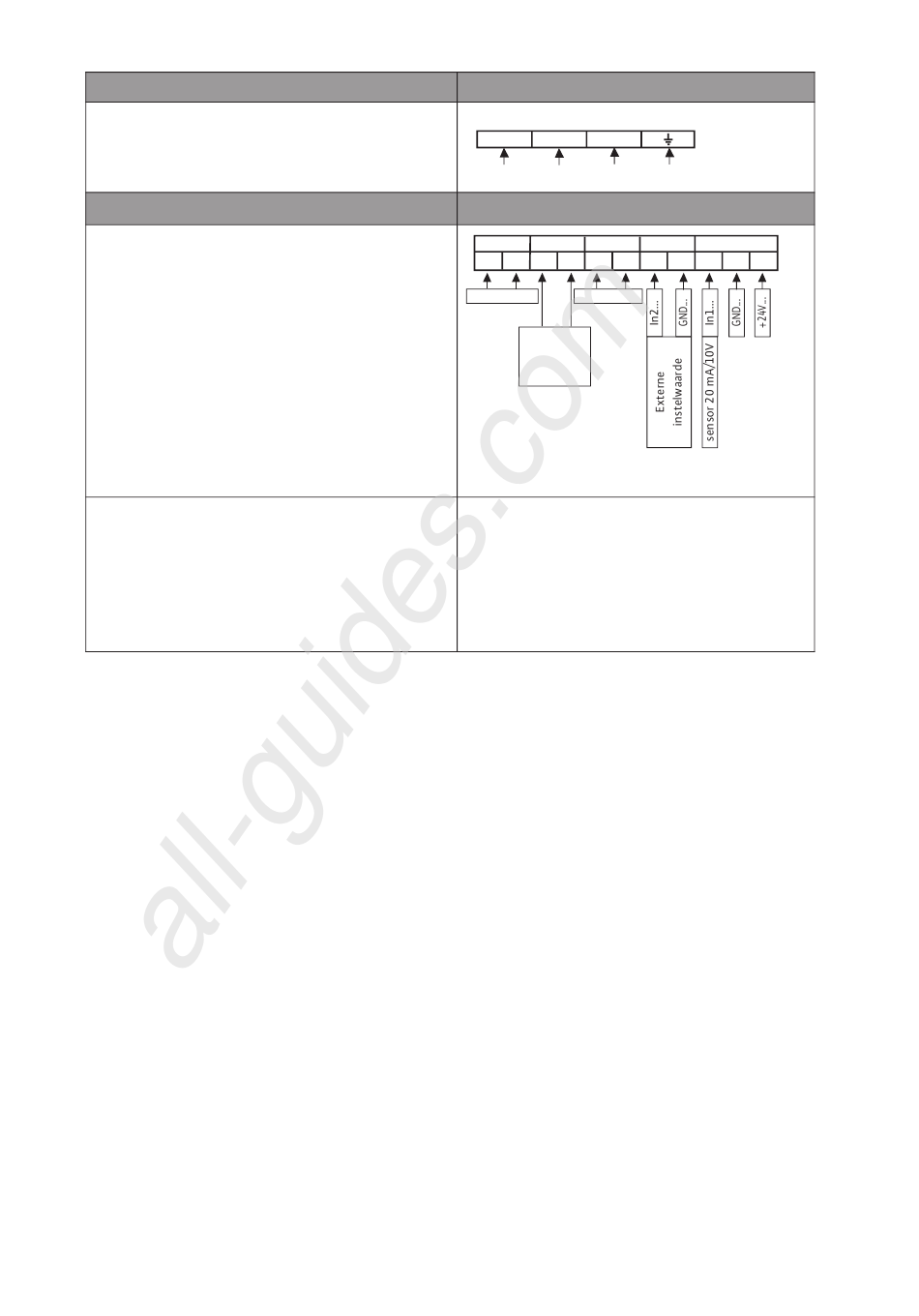

Voedingsaansluitingen
Ingangs-/uitgangsklemmen
niet gebruikt
Voorbeeld: Drijfschakelaar, drukmeter voor drooglopen...
L1 L2 L3
aux ext.off MP
20 mA/10
1 2 3 4 5 6 7
niet gebruikt
Afstands -
bediening
AAN/UIT
DDS
8 9 10 11
