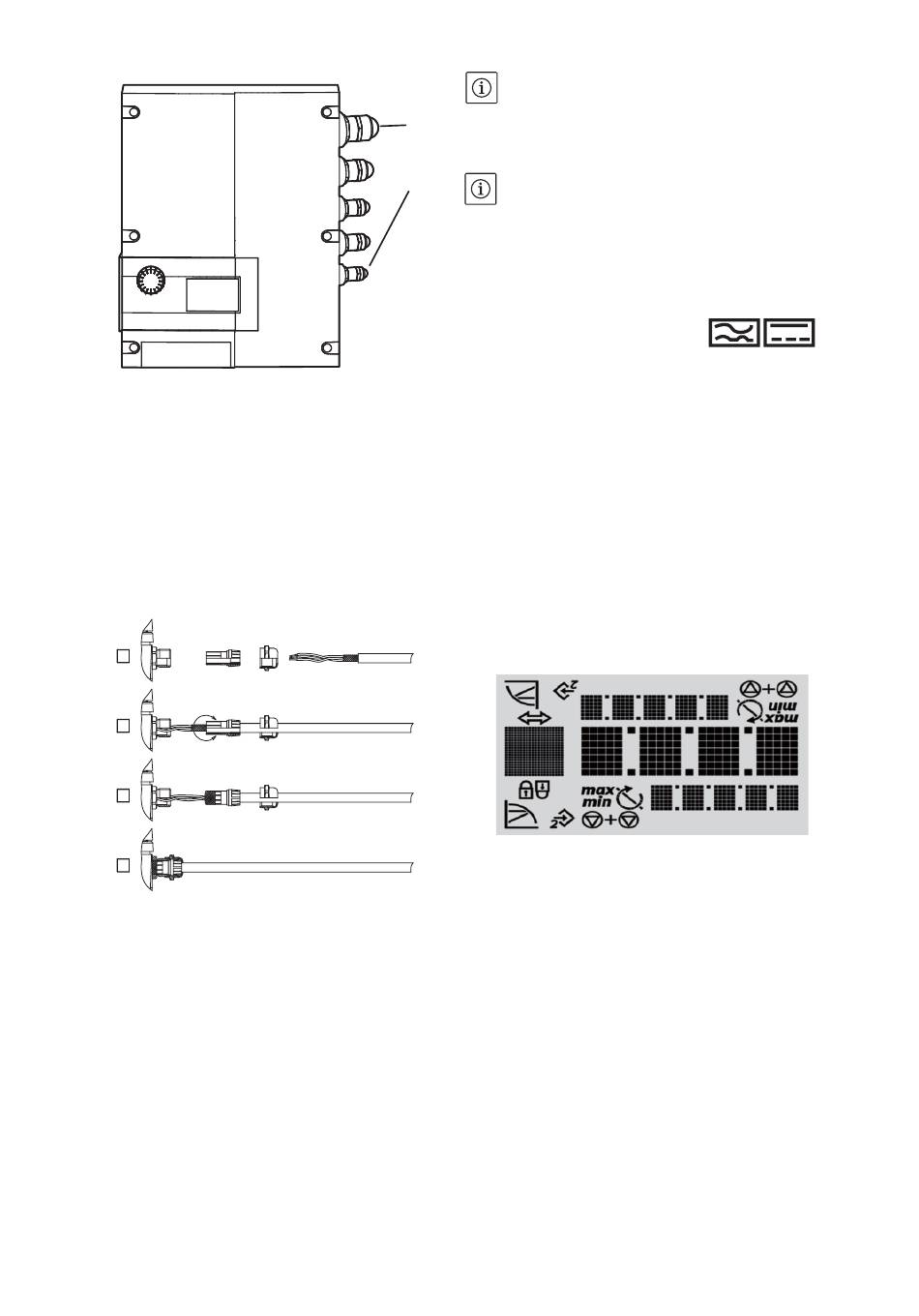

(Pos. a) Das Stromkabel (3 Phasen + Erdung) muss
durch die Kabeldurchführung M25 gelegt werden.
Nicht genutzte Kabeldurchführungen müssen mit
den vom Hersteller gelieferten Kappen verschlos-
sen werden (siehe unten).
- (Pos. b) Der Sensor, der externe Sollwert und das
Eingangskabel [aux.]/[ext. off] müssen zwingend
abgeschirmt und durch die Kabeldurchführung
M12 oder M16 gelegt werden. Die Kabeldurchführ -
ungen des Wandlers sind mit einer Abschirmung
an den Bausatz angepasst (siehe unten).
1
2
3
4
• Die elektrischen Kennwerte (Frequenz, Spannung,
Nennstrom) des Motorwandlers werden auf dem
Typenschild der Pumpe angegeben. Vergewissern
Sie sich, dass der Motorwandler zu der verwende-
ten Netzspannung passt
• Der Spannungsschutz des Motors ist im Wandler
integriert. Die Parameter berücksichtigen die
Eigenschaften der Pumpe und müssen den Schutz
der Pumpe und des Motors gewährleisten.
• Im Fall eines Widerstands zwischen Erdung und
Neutralleiter installieren Sie einen Schutz vor dem
Motorwandler.
• Verwenden Sie einen Sicherungsschutzschalter
(Typ gF) zum Schutz der elektrischen Anlage.
12
All manuals and user guides at all-guides.com
a)
b)
HINWEIS: Falls Sie einen Fehlerstromschutz -
schalter für den Schutz der Nutzer installieren
müssen, muss dieser eine Verzögerungswirkung
haben. Passen Sie ihn an die Stromstärke an, die
auf dem Typenschild angegeben wird.
HINWEIS: Die Pumpe ist mit einem Frequenzum -
richter ausgestattet und darf nicht durch einen
Fehlerstrom-Schutzschalter geschützt werden.
Frequenzumrichter dürfen nicht die Funktion der
Fehlerstrom-Schutzschalter beeinträchtigen.
Ausnahme: Fehlerstrom-Schutzschalter mit
selektiver und allstromsensitiver Ausführung sind
zulässig.
• Kennzeichnung:
Fehlerstrom-Schutzeinrichtung
• Auslösestrom: > 30 mA.
• Verwenden Sie Stromkabel, die den gültigen
Normen entsprechen.
• Netzwerkschutz: 25 A maximal zulässig
• Auslöseeigenschaften der Sicherungen: B
• Sie können die Richtung des Motorwandlers
durch eine Vierteldrehung ändern, wenn Sie die
Fixierungsbolzen des Motors lösen und den
Motor in die gewünschte Position ausrichten.
Ziehen Sie die Bolzen wieder an.
• Sobald die Spannungsversorgung des Wandlers
aktiviert wurde, wird ein 2 Sekunden anhaltender
Test ausgeführt und alle Zeichen werden auf
dem Display angezeigt (Abb. A5, Pos. 6).
