Branchement au réseau
Brancher le câble 4 conducteurs sur le bornier de puissance
(phases + terre).
Branchement des entrées / sorties
• Le câble du capteur, de la consigne externe et de l'entrée
[ext.off] doit impérativement être blindé.
• La commande à distance permet la mise en marche ou
l'arrêt de la pompe (contact sec), cette fonction est priori-
taire sur les autres fonctions.
• Cette commande à distance peut être ôtée en shuntant
les bornes (3 et 4).
62
All manuals and user guides at all-guides.com

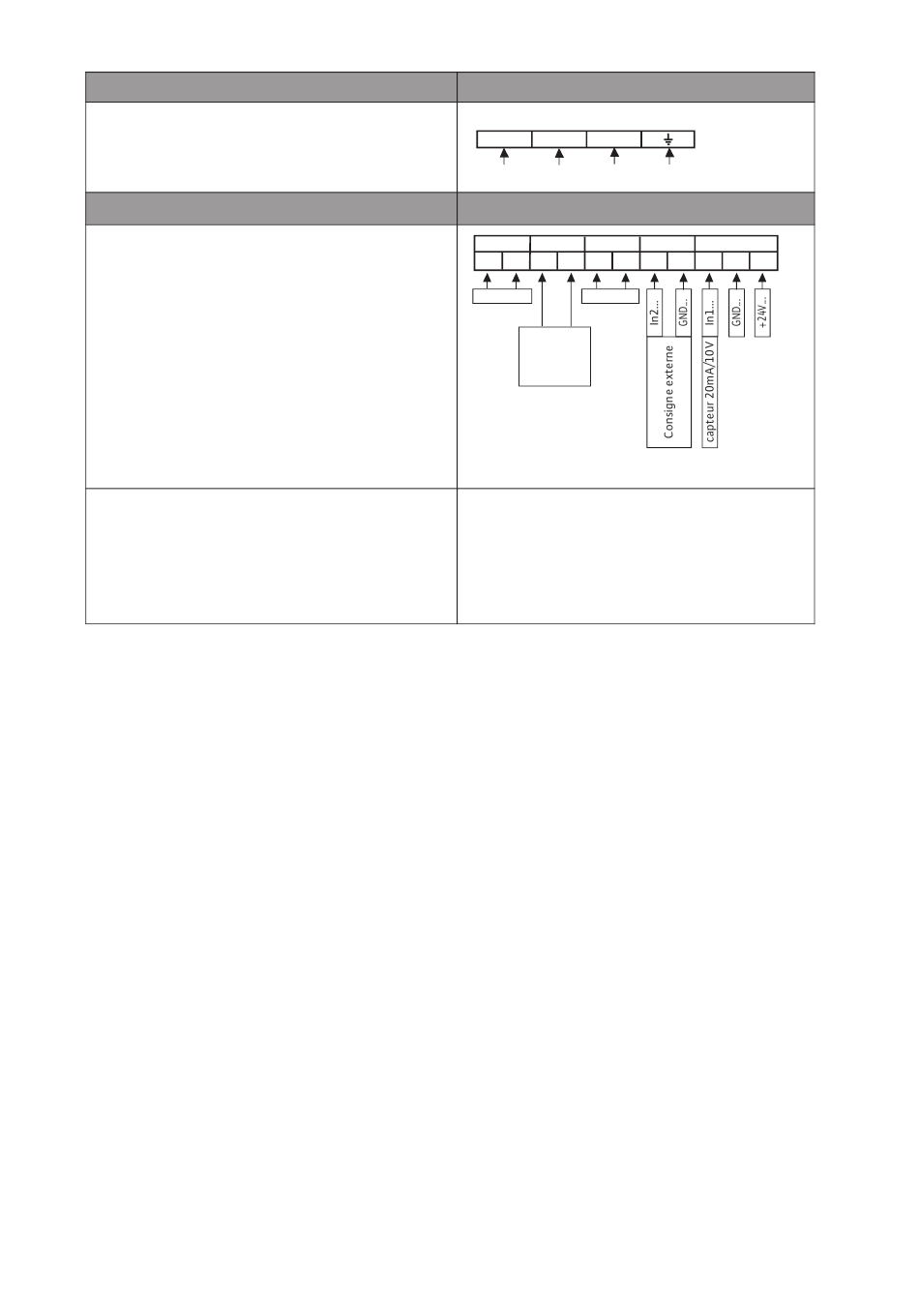

Bornier de puissance
Bornier des entrées / sorties
Exemple : interrupteur à flotteur, pressostat manque
d'eau...
L1
L2
L3
aux
ext.off
MP
20mA/10
1
2
3
4
5
6
7
non utilisé
non utilisé
Commande
à distance
ON/OFF
DDS
8
9
10 11
