Wilo Helix EXCEL 2 Einbau- Und Betriebsanleitung Seite 87

Aansluiting "snelheidsregeling"
Frequentie handmatig instellen:
Frequentie instellen met externe regelaar:
Aansluiting "constante druk"
Geregeld via een druksensor:
• 2 draden ([20 mA/10 V] / +24 V)
• 3 draden ([20 mA/10 V] / 0 V / +24 V)
en instelpunt door de pulsgever
Geregeld via een druksensor:
• 2 draden ([20 mA/10 V] / +24 V)
• 3 draden ([20 mA/10 V] / 0 V / +24 V)
en instelpunt door de externe instelwaarde
Aansluiting "PID-regeling"
Regeling via een sensor (temperatuur, debiet...):
• 2 draden ([20 mA/10 V] / +24 V)
• 3 draden ([20 mA/10 V] / 0 V / +24 V)
en instelpunt door de pulsgever
Regeling via een sensor (temperatuur, debiet...):
• 2 draden ([20 mA/10 V] / +24 V)
• 3 draden ([20 mA/10 V] / 0 V / +24 V)
en instelpunt door de externe instelwaarde
WILO SE 03/2013
All manuals and user guides at all-guides.com

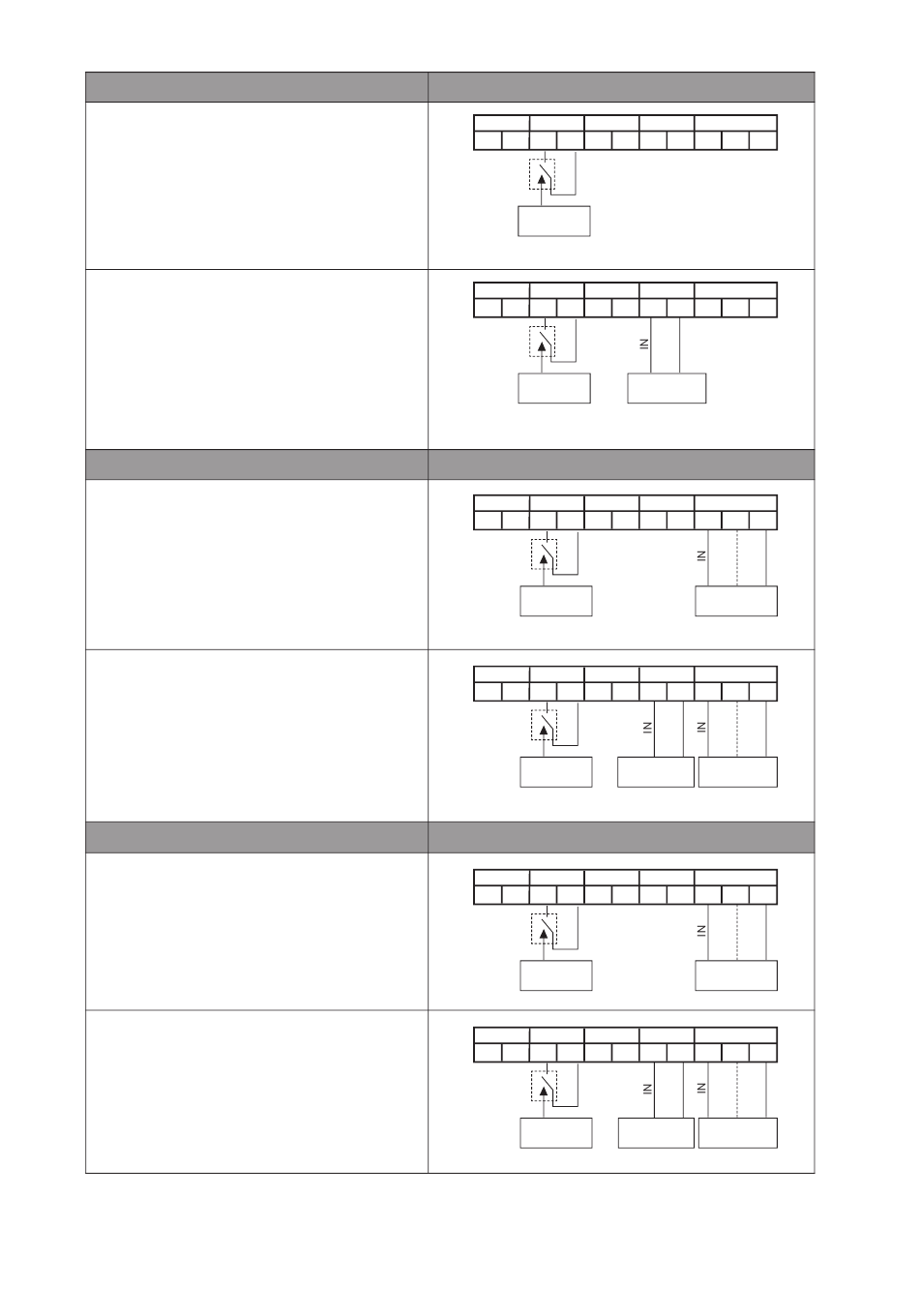

Aansluiting van ingangen/uitgangen
aux ext.off MP 20 mA/10
1 2 3 4 5 6 7
Afstands -
bediening
aux ext.off MP 20 mA/10
1 2 3 4 5 6 7
Afstands - externe
bediening instelwaarde
aux ext.off
MP 20 mA/10
1 2 3 4 5 6 7
Afstands -
bediening
aux ext.off MP
20 mA/10
1 2 3 4 5 6 7
Afstands - externe
bediening instelwaarde
aux ext.off
MP 20 mA/10
1 2 3 4 5 6 7
Afstands -
bediening
aux ext.off
MP 20 mA/10
1 2 3 4 5 6 7
Afstands - externe
bediening instelwaarde
Nederlands
DDS
8 9 10 11
DDS
8 9 10 11
DDS
8 9 10 11
druksensor
DDS
8 9 10 11
druksensor
DDS
8 9 10 11
druksensor
DDS
8 9 10 11
druksensor
87
