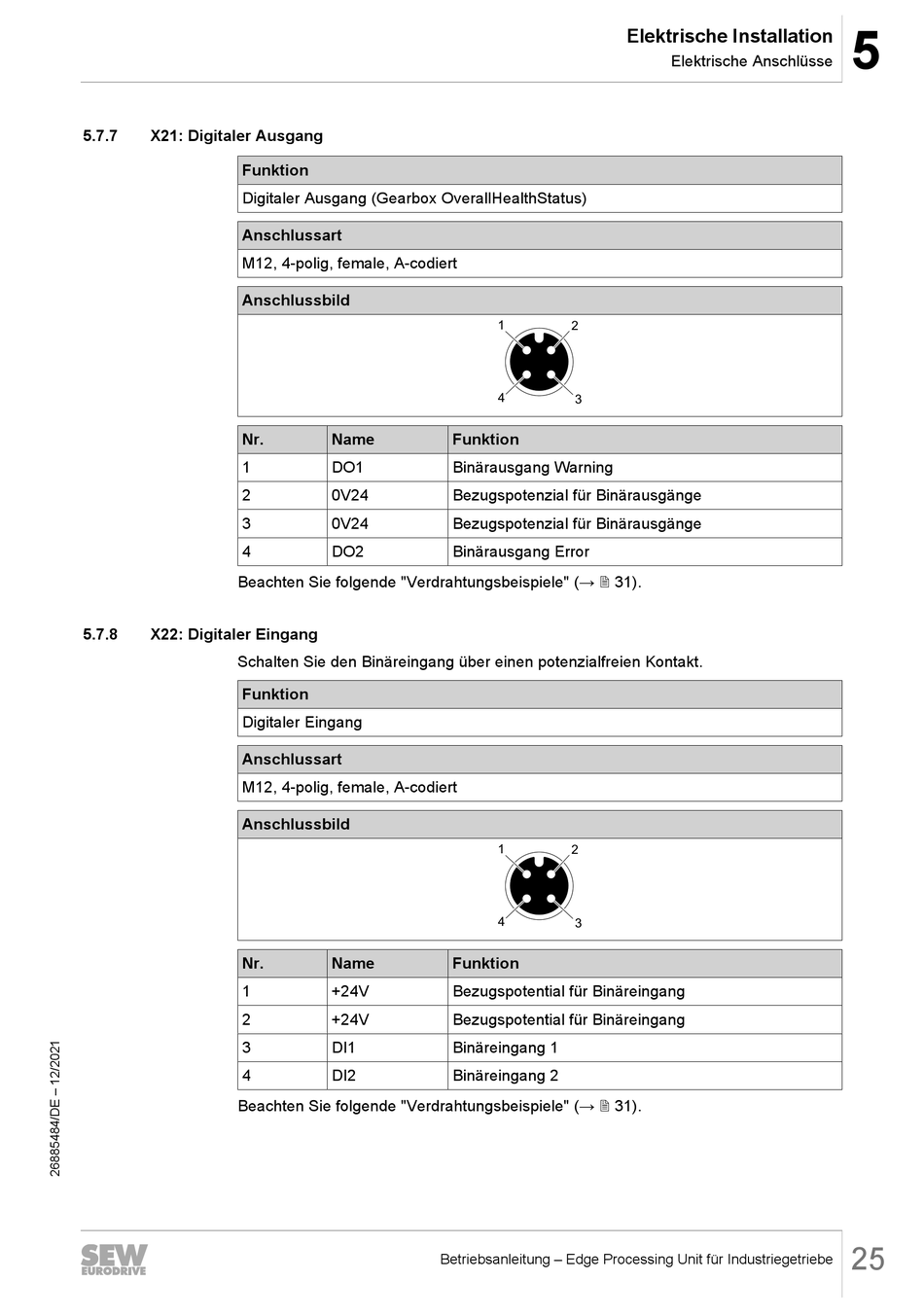

5.7.7
X21: Digitaler Ausgang
Funktion
Digitaler Ausgang (Gearbox OverallHealthStatus)
Anschlussart
M12, 4-polig, female, A-codiert
Anschlussbild
Nr.
1
2
3
4
Beachten Sie folgende "Verdrahtungsbeispiele" (→ 2 31).
5.7.8
X22: Digitaler Eingang
Schalten Sie den Binäreingang über einen potenzialfreien Kontakt.
Funktion
Digitaler Eingang
Anschlussart
M12, 4-polig, female, A-codiert
Anschlussbild
Nr.
1
2
3
4
Beachten Sie folgende "Verdrahtungsbeispiele" (→ 2 31).
1
4
Name
Funktion
DO1
Binärausgang Warning
0V24
Bezugspotenzial für Binärausgänge
0V24
Bezugspotenzial für Binärausgänge
DO2
Binärausgang Error
1
4
Name
Funktion
+24V
Bezugspotential für Binäreingang
+24V
Bezugspotential für Binäreingang
DI1
Binäreingang 1
DI2
Binäreingang 2
Betriebsanleitung – Edge Processing Unit für Industriegetriebe
Elektrische Installation
Elektrische Anschlüsse
2
3
2
3
5
25
