5.7.11
X31: Ölfüllstand
Funktion
Ölfüllstand
Anschlussart
M12, 4-polig, female, A-codiert

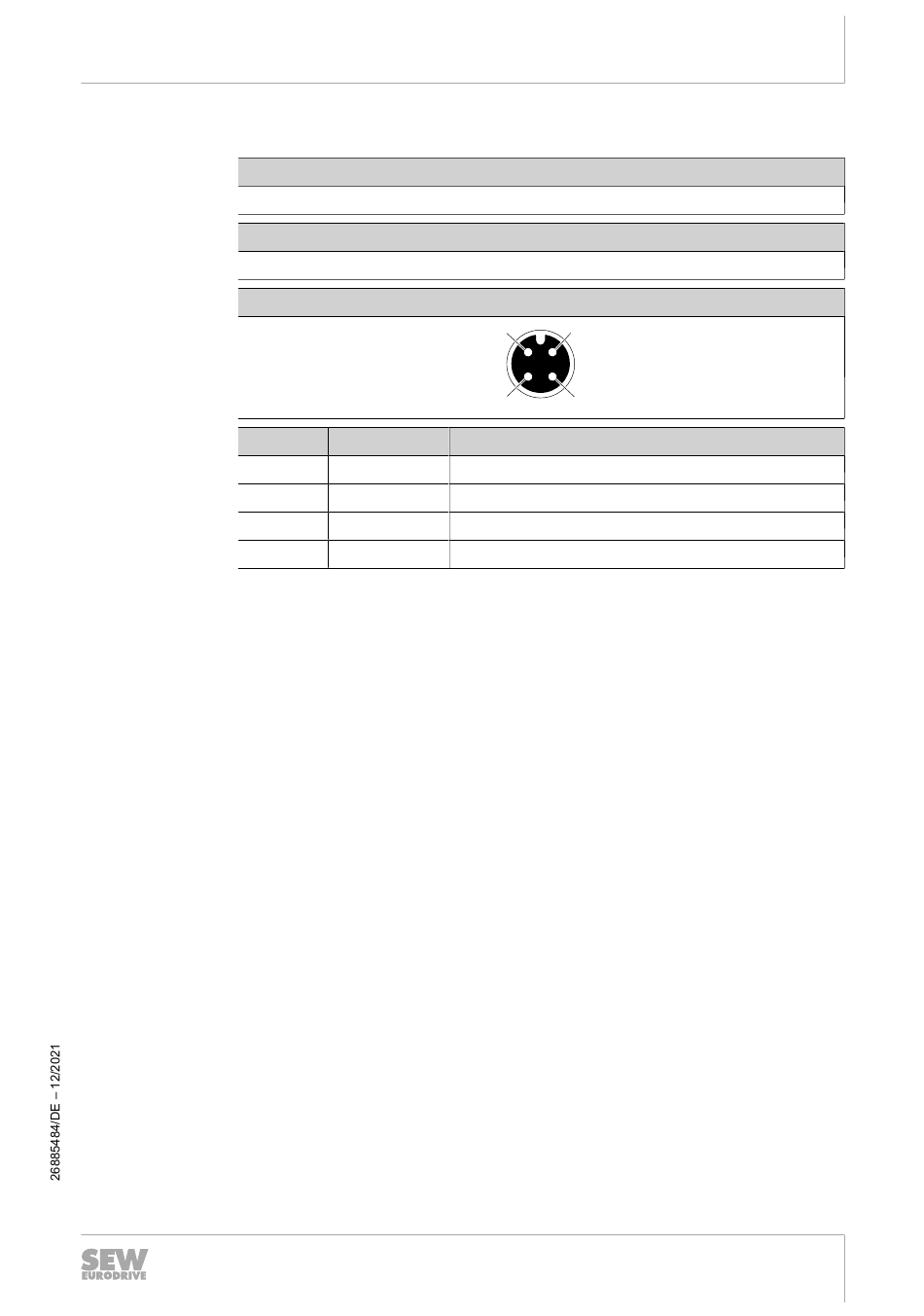

Anschlussbild
Nr.
1
2
3
4
1
4
Name
Funktion
+24V_S
DC-24-V-Ausgang Sensorversorgung
n.c.
Nicht belegt
0V24_S
0V24-Bezugspotenzial – Sensorversorgung
Signal+
Sensorsignal (+) 4 – 20 mA
Betriebsanleitung – Edge Processing Unit für Industriegetriebe
Elektrische Installation
Elektrische Anschlüsse
2
3
5
27
