Anschlussleiste

5.6 Anschlussleiste
5.7 Elektrische Anschlüsse
5.7.1 Darstellung der Anschlüsse
5.7.2

Anschlusskabel

22
Betriebsanleitung – Edge Processing Unit für Industriegetriebe

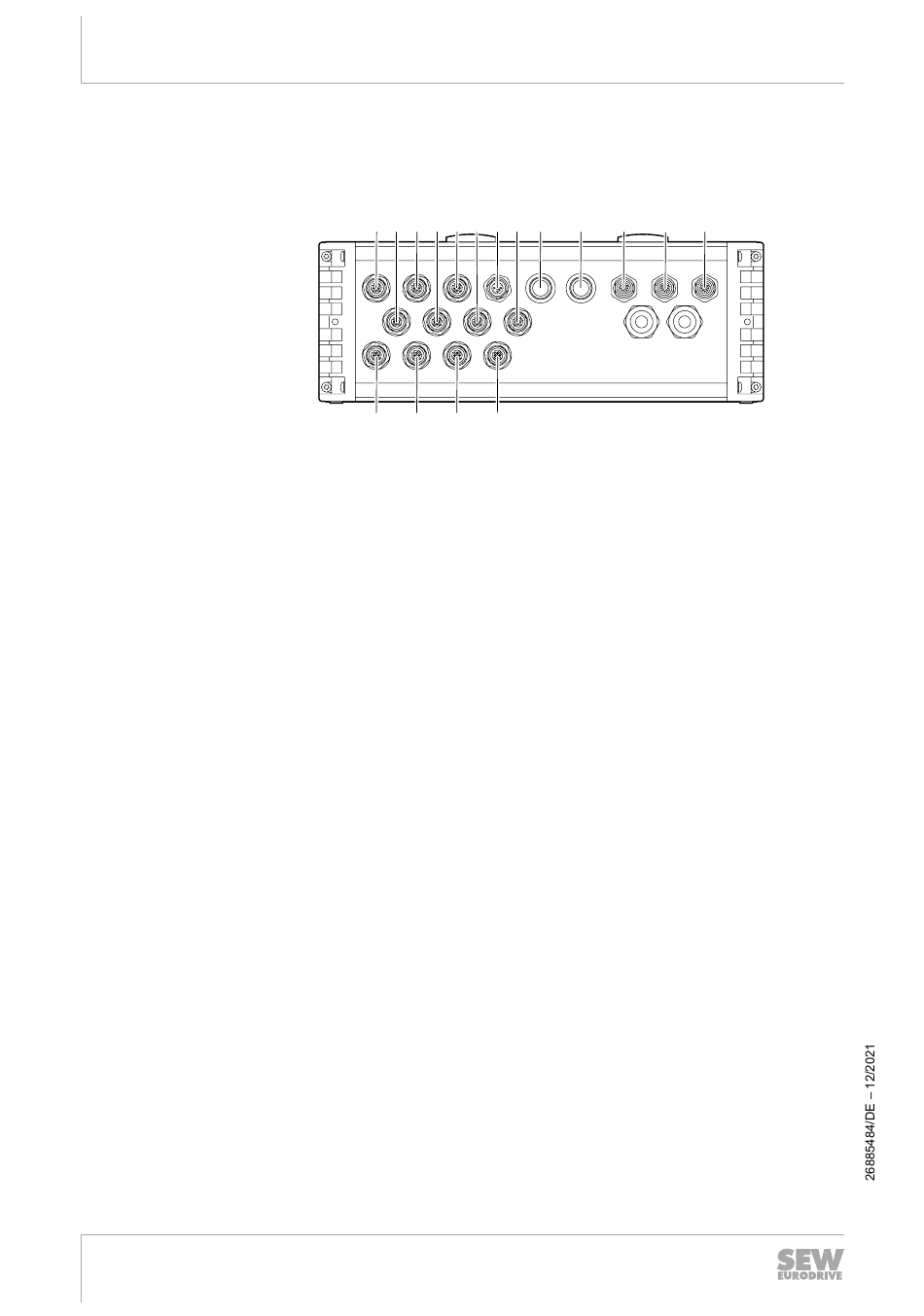

[1] [2] [3] [4] [5] [6] [7] [8] [9]
[17] [16]
[1] X11 Drehzahlsensor
[2] X21 Digitale Ausgänge
[3] X12 Beschleunigungssensor HSS
[4] X22 Digitale Eingänge
[5] X13 Beschleunigungssensor LSS
[6] X23 Umgebungstemperatur
[7] X14 Spannungsversorgung
[8] X24 Öltemperatur
[9] S15 Status-LED/Taster 15
[10] S16 Status-LED/Taster 16
[11] X17 reserviert
[12] X18 Ethernet Switch Port 1
[13] X19 Ethernet Switch Port 2
[14] X34 Prozessvariable 3
[15] X33 Prozessvariable 2
[16] X32 Prozessvariable 1
[17] X31 Ölfüllstand
Die Anschlussbilder zeigen die Kontaktseite der Anschlüsse.
Anschlusskabel sind nicht im Lieferumfang enthalten.
Ein Kabel zum Netzanschluss kann bei SEW‑EURODRIVE bestellt werden.
