Mechanische Installation
4

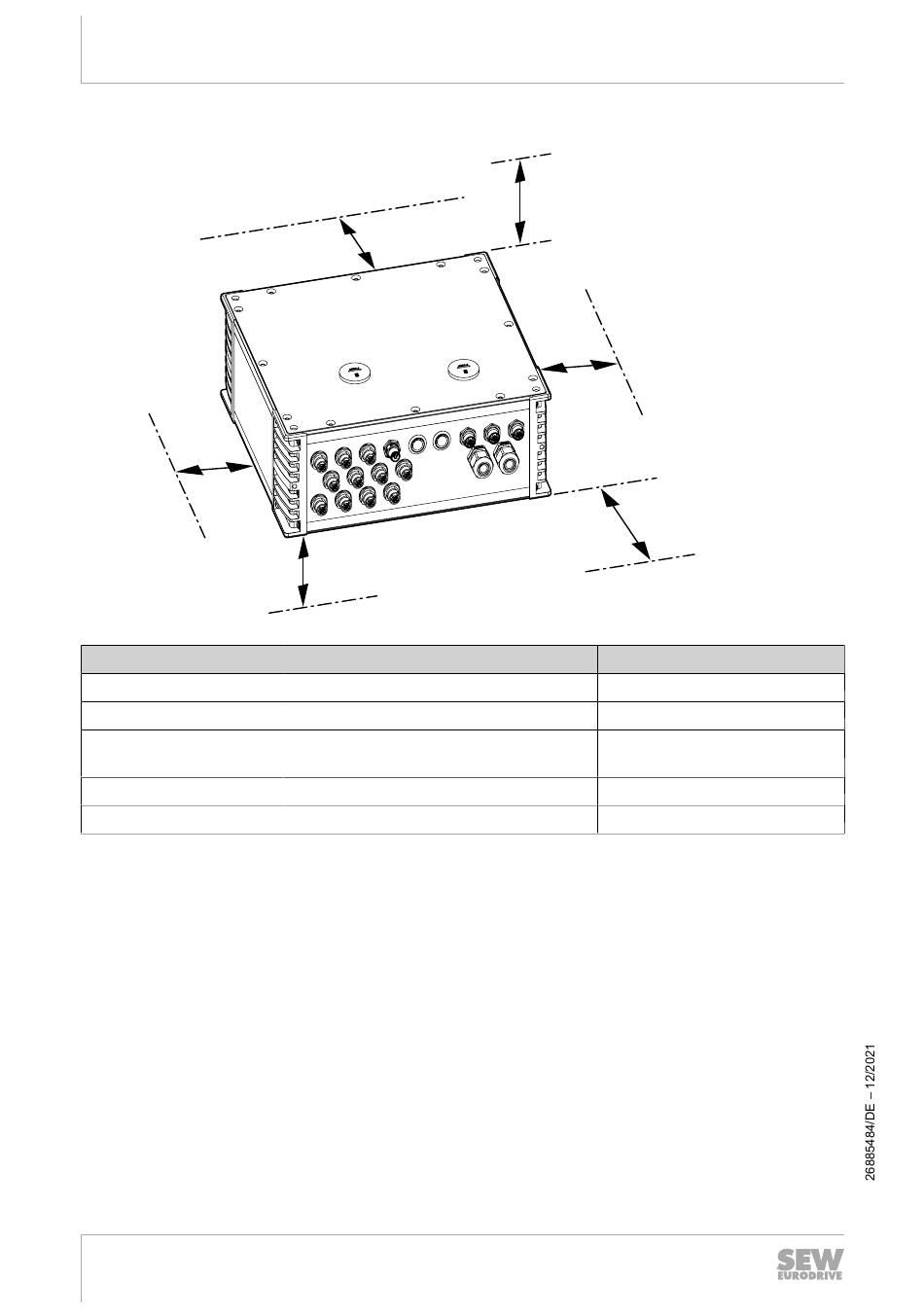

Mindestfreiraum
E
Freiraum
A: Gerätedeckel
B/E: seitlich rechts/links
C: vorne
D: unten
F: hinten
18
Betriebsanleitung – Edge Processing Unit für Industriegetriebe
Horizontaler Einbau
F
D
Funktion
Raum für Service-Einheit
Raum für optimale Wärmekonvektion
Raum für Anschlusskabel und Steckverbin-
der
Raum für optimale Wärmekonvektion
Raum für optimale Wärmekonvektion
A
B
C
Größe
≥ 150 mm
≥ 30 mm
≥ 300 mm
≥ 15 mm
≥ 30 mm
36088753675
