Mechanische Installation
4
Allgemeine Hinweise
4
Mechanische Installation
4.1
Allgemeine Hinweise
4.2
Zulässige Raumlage
16
Betriebsanleitung – Edge Processing Unit für Industriegetriebe
Beachten Sie bei der mechanischen Installation folgende Hinweise:
•
Beachten Sie die allgemeinen Sicherheitshinweise.
•
Gerät darf nur auf einer ebenen, erschütterungsarmen und verwindungssteifen
Unterkonstruktion montiert sein.
Beachten Sie folgende Hinweise:
Das Gerät wird an einer Halterung mit 4 Schrauben vormontiert geliefert.

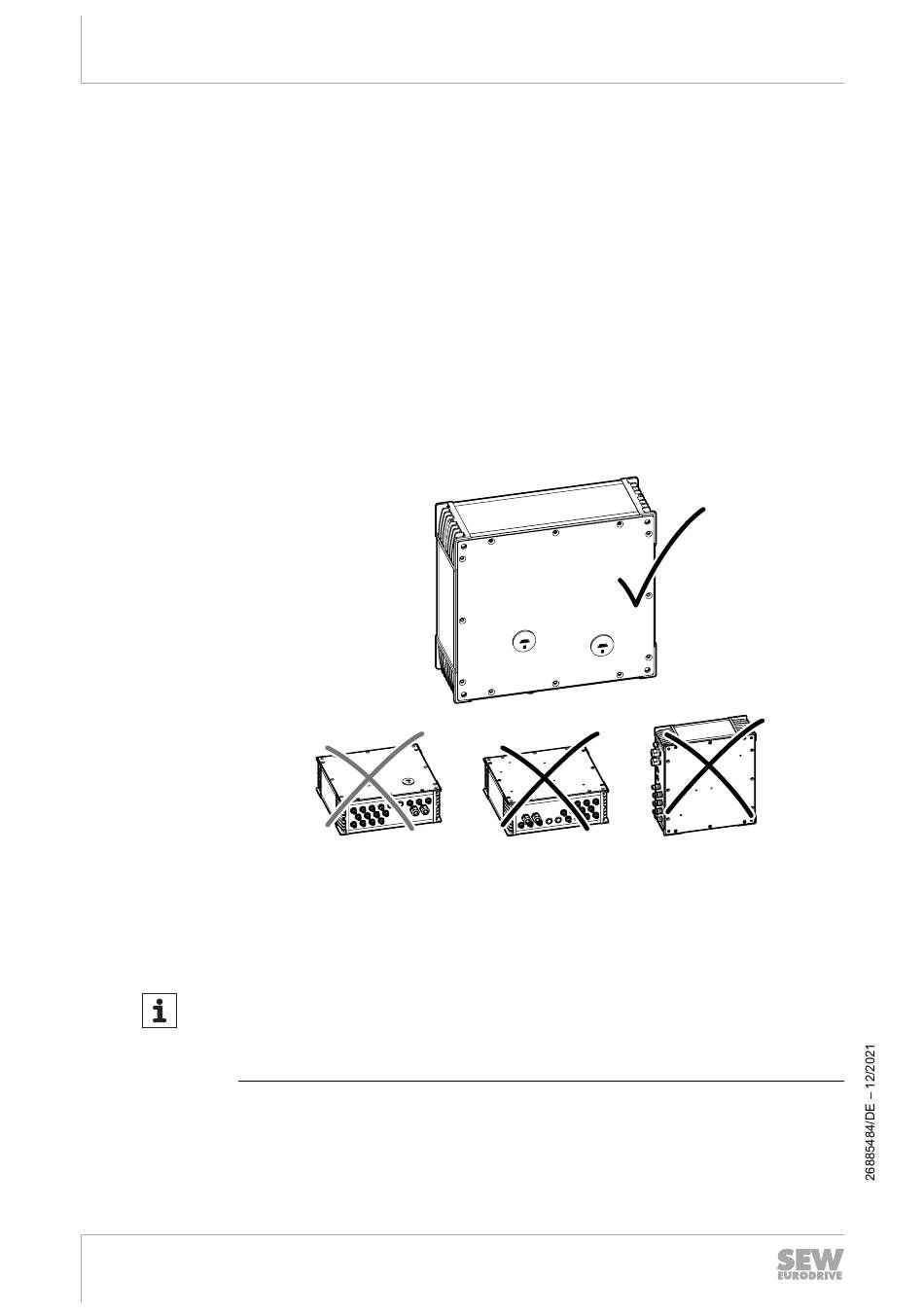

Das folgende Bild zeigt die zulässige Raumlage.
[3]
[1]
Erlaubte Einbaulage vertikal
[2]
Nicht erlaubte Einbaulagen
[3]
Bedingt erlaubte Einbaulage horizontal
HINWEIS
Bei Einbaulage horizontal [3] reduziert sich die maximale Umgebungstemperatur auf-
grund verminderter Wärmekonvektion auf 35°C. Kommt es zu erheblichem Wärme-
eintrag durch das Getriebe, ist eine weitere Wärmereduktion erforderlich, so dass die
maximale Gerätetemperatur von 60°C nicht überschritten wird.
[1]
[2]
[2]
