Elektrischer Anschluss
Leitungswiderstand eingehalten werden. Dabei minimale Klemmenspannung beachten
(→  31)
• R ≤ (U - U ) :0,022 A
B S Kl min
• R ≤500 Ω
B
R [ ]
W
b
500
400
300
200
100
0
12 14 16

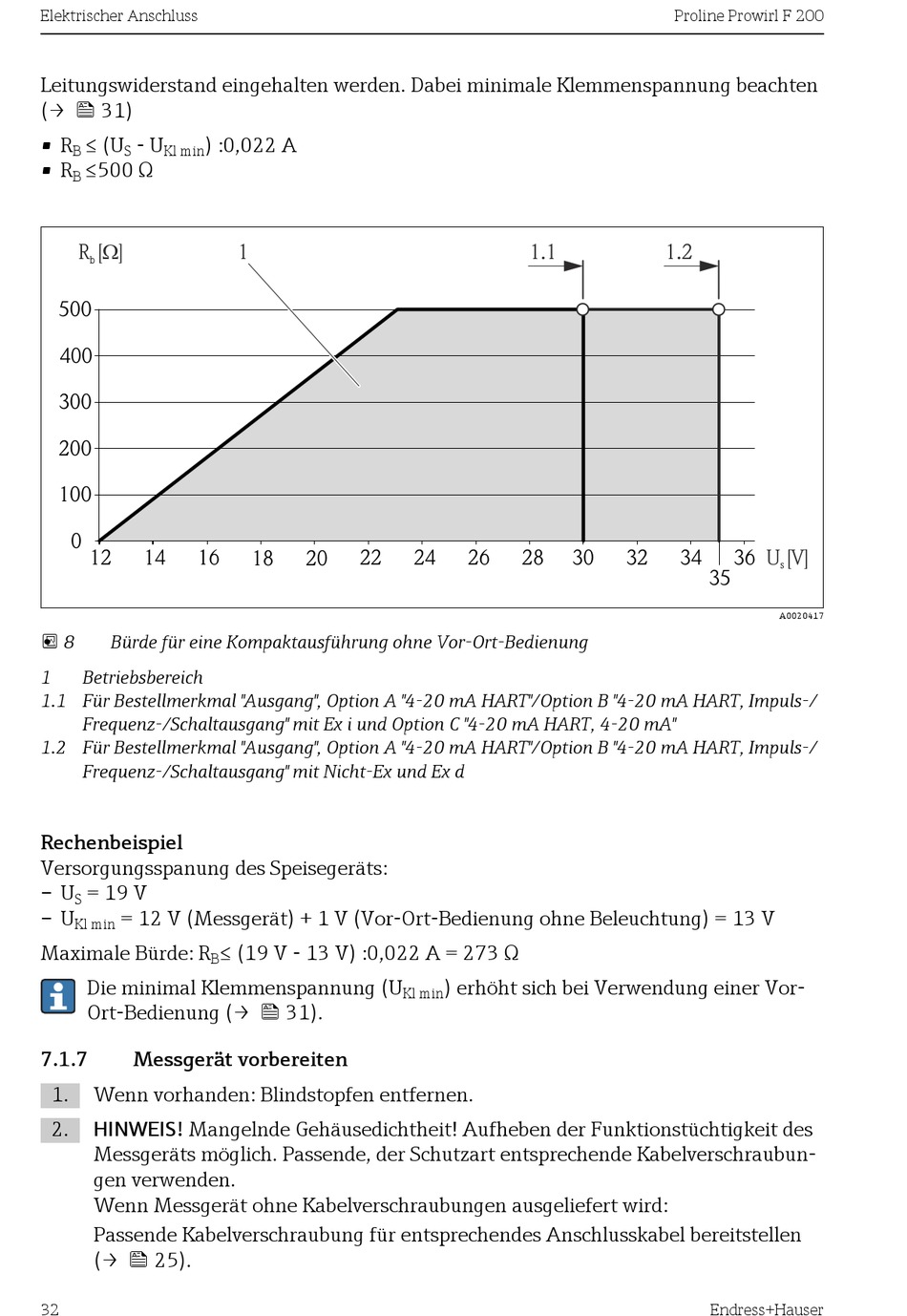

 8 Bürde für eine Kompaktausführung ohne Vor-Ort-Bedienung
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Ex i und Option C "4-20 mA HART, 4-20 mA"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts:
– U = 19 V
S
– U = 12 V (Messgerät) + 1 V (Vor-Ort-Bedienung ohne Beleuchtung) = 13 V
Kl min
Maximale Bürde: R
B
Die minimal Klemmenspannung (U
Ort-Bedienung (→  31).
7.1.7 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des
Messgeräts möglich. Passende, der Schutzart entsprechende Kabelverschraubun-
gen verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→  25).
32
1
18 20 22
≤ (19 V - 13 V) :0,022 A = 273 Ω
1.1
24 26 28 30
) erhöht sich bei Verwendung einer Vor-
Kl min
Proline Prowirl F 200
1.2
U [V]
32 34 36
s
35
A0020417
