Montage
‣
Bei Betrieb im Freien:
Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Temperaturtabellen
Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässi-
ger Umgebungs- und Messstofftemperatur beachten.
Detaillierte Angaben zu den Temperaturtabellen: Technische Information zum
Gerät auf der mitgelieferten CD-ROM
Wärmeisolation
Für eine optimale Temperaturmessung und Masseberechnung bei einigen Messstoffen
darauf achten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust
stattfinden kann. Dies kann durch Installation einer Wärmeisolation sichergestellt wer-
den. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar.
Dies gilt für:
• Kompaktausführung
• Messaufnehmer in der Getrenntausführung
Die maximal zulässige Isolationshöhe ist in der Abbildung dargestellt:
1
1

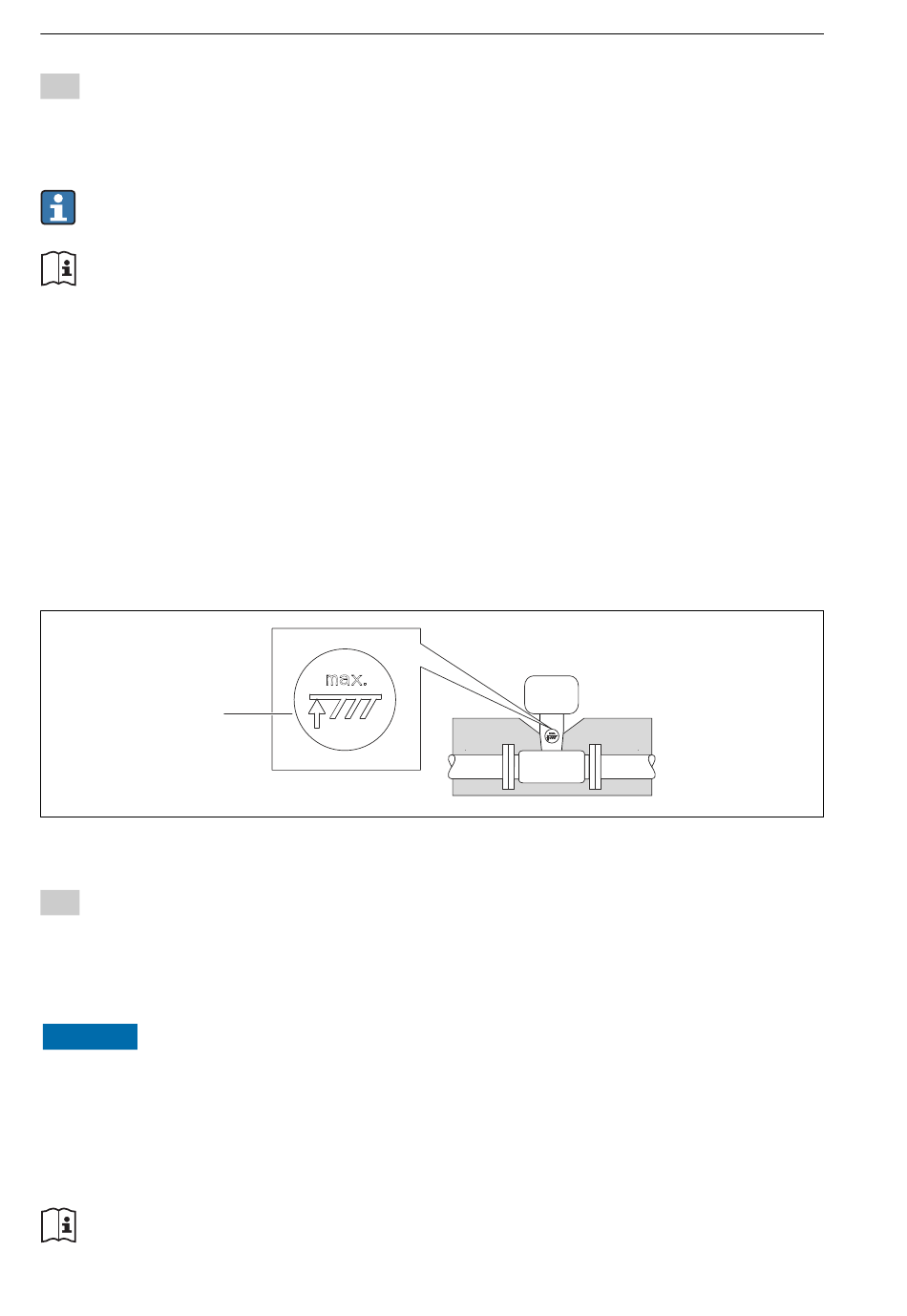

Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäu-
sestütze frei bleibt.
Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor
Überhitzung und Unterkühlung.
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messum-
formerkopf bzw. das Anschlussgehäuse der Getrenntausführung komplett freibleibt.
‣
Angaben über zulässige Temperaturbereiche beachten.
‣
Je nach Messstofftemperatur bestimmte Einbaulagen beachten (→ 12).
Detaillierte Angaben zu Messstofftemperatur, Einbaulagen und zulässigen Tem-
peraturbereichen: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM
