Montage
Drehen des Elektronikgehäuses und der Anzeige
Das Elektronikgehäuse ist auf der Gehäusestütze stufenlos um 360° drehbar. Die Anzei-
geeinheit kann in 45°-Schritten gedreht werden. Damit ist eine bequeme Ablesbarkeit
in allen Einbaulagen gewährleistet.

Ein- und Auslaufstrecken

Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die
unten stehenden Ein- und Auslaufstrecken einhalten. Wenn mehrere Strömungsstö-
rungen vorhanden sind, die längste angegebene Einlaufstrecke einhalten.
1
15 × DN
3
20 × DN
6
25 × DN

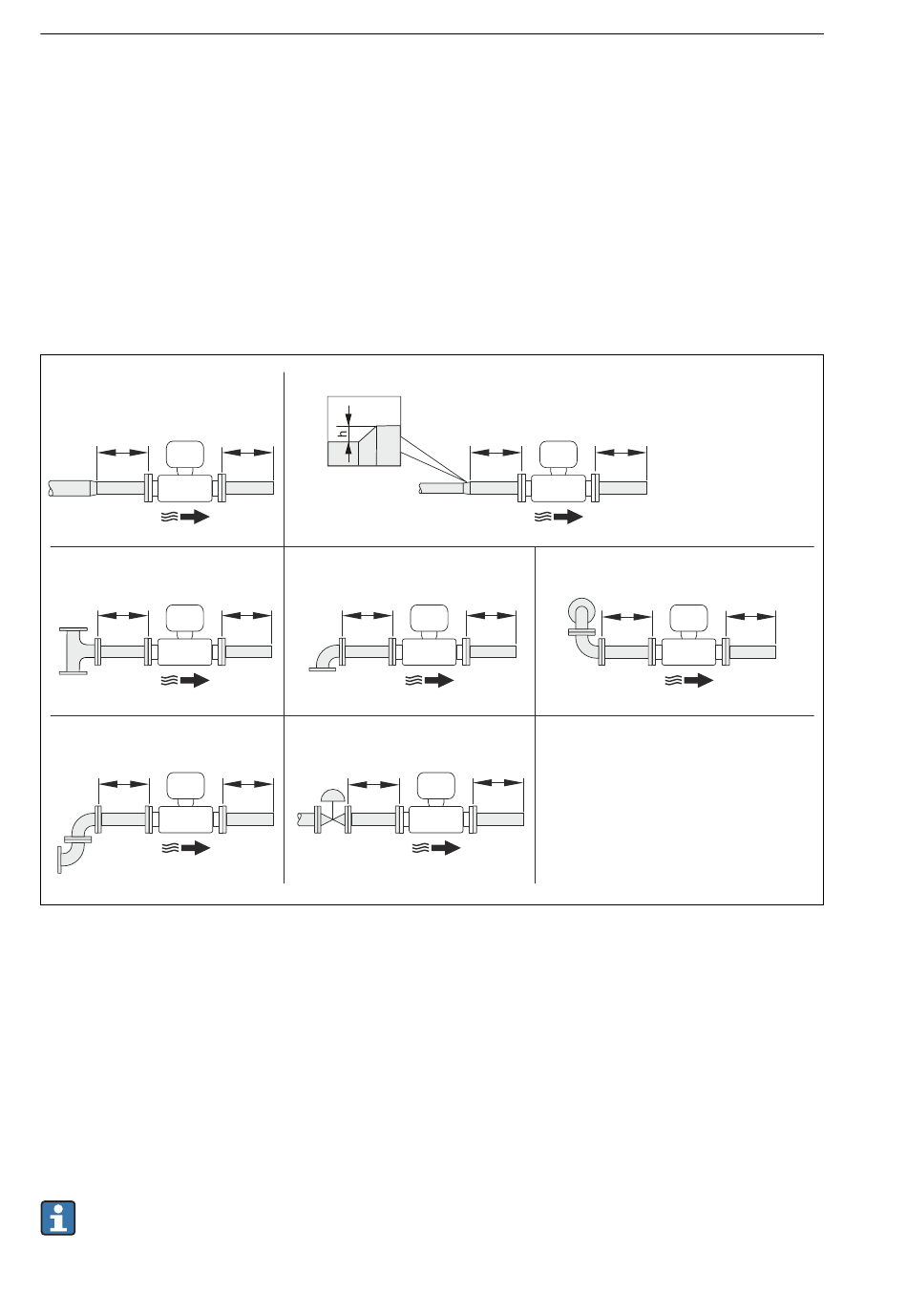

 3 Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
h Sprunghöhe
1 Reduktion um eine Nennweite
2 Erweiterung
3 T-Stück
4 Einfacher Bogen (90°-Bogen)
5 Doppelbogen 3D (2 × 90°-Bogen entgegengesetzt, nicht in einer Ebene)
6 Doppelbogen (2 × 90°-Bogen entgegengesetzt)
7 Regelventil
Wenn die erforderlichen Einlaufstrecken nicht einhaltbar sind, kann ein speziell
gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden. (→  18)
14
2
5 × DN
4
5 × DN 20 × DN
7
50 × DN
5 × DN
17 × DN + 8 × h 5 × DN
5
5 × DN
40 × DN
5 × DN
Proline Prowirl F 200
5 × DN
A0019189
