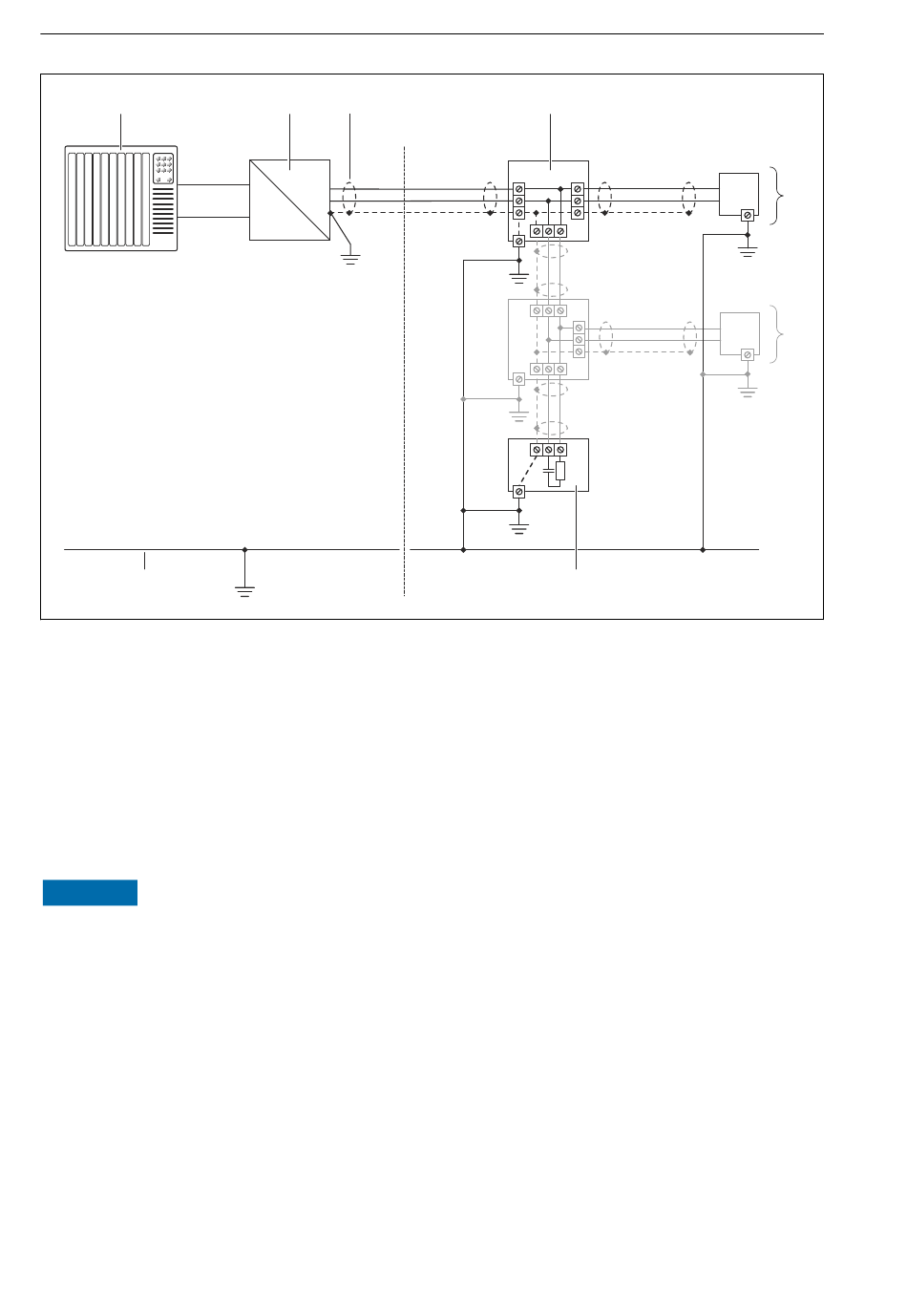

Elektrischer Anschluss
1
8
1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verur-
sacht netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter
erden. Den nicht angeschlossenen Schirm isolieren.
30
2 3
+
-
6
. -
4
6
6
6
7
