Hardware-Adressierung - Endress+Hauser Proline Prowirl F 200 Kurzanleitung

Proline Prowirl F 200
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gül-
tigen Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann
jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräte-
adresse wird das Gerät vom Master nicht erkannt. Alle Geräte werden ab Werk mit der
Geräteadresse 126 und Software-Adressierung ausgeliefert.

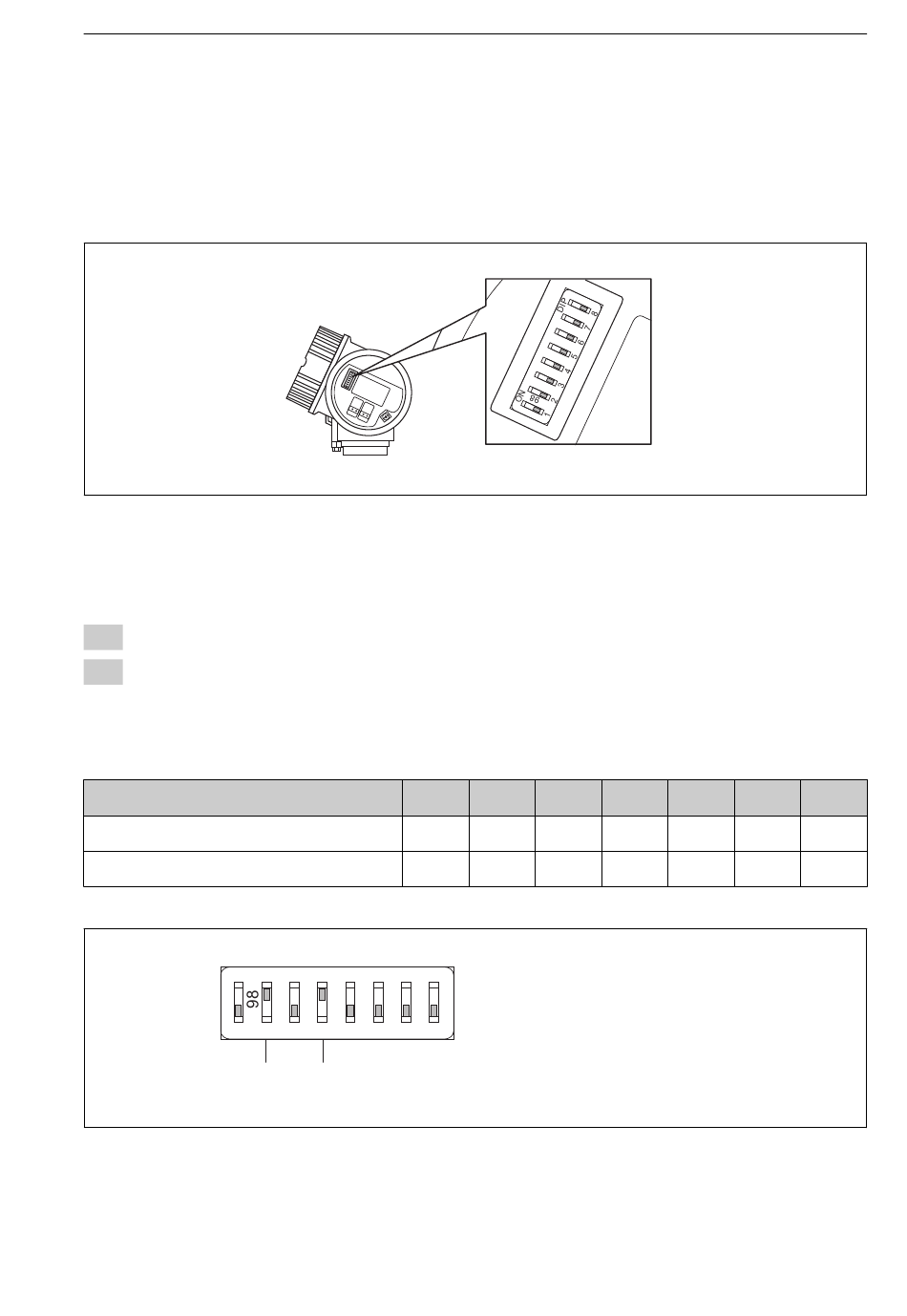

 9 Adressschalter im Anschlussklemmenraum

Hardware-Adressierung

1. Schalter 8 in Position "OFF" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des
Gerätes.
Schalter
Wert in Position "ON"
Wert in Position "OFF"
ON
1
 10 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7
definieren die Adresse.
Endress+Hauser
1
1
0
DIP
2 3 4 5 6 7 8
2 + 8 = 10
2 3 4
2 4 8
0 0 0
Elektrischer Anschluss
A0015686
5 6 7
16 32 64
0 0 0
A0015902
39
