Endress+Hauser Proline Prowirl F 200 Kurzanleitung Seite 28

Elektrischer Anschluss
Messaufnehmer über das Anschlussgehäuse, der Messumformer wird über den
Anschlussraum der Wandhalterung angeschlossen.
Die Anschlussart am Wandhalter des Messumformers ist abhängig von der Zulas-
sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Der Anschluss ist nur über Anschlussklemmen möglich:
• Bei den Zulassungen: Ex n, Ex tb und cCSAus Div. 1
• Bei Verwendung eines armierten Verbindungskabels
Der Anschluss erfolgt über M12-Gerätestecker:
• Bei allen anderen Zulassungen
• Bei Verwendung des Standard-Verbindungskabels
Der Anschluss am Anschlussgehäuse des Messaufnehmers erfolgt immer über
Anschlussklemmen.

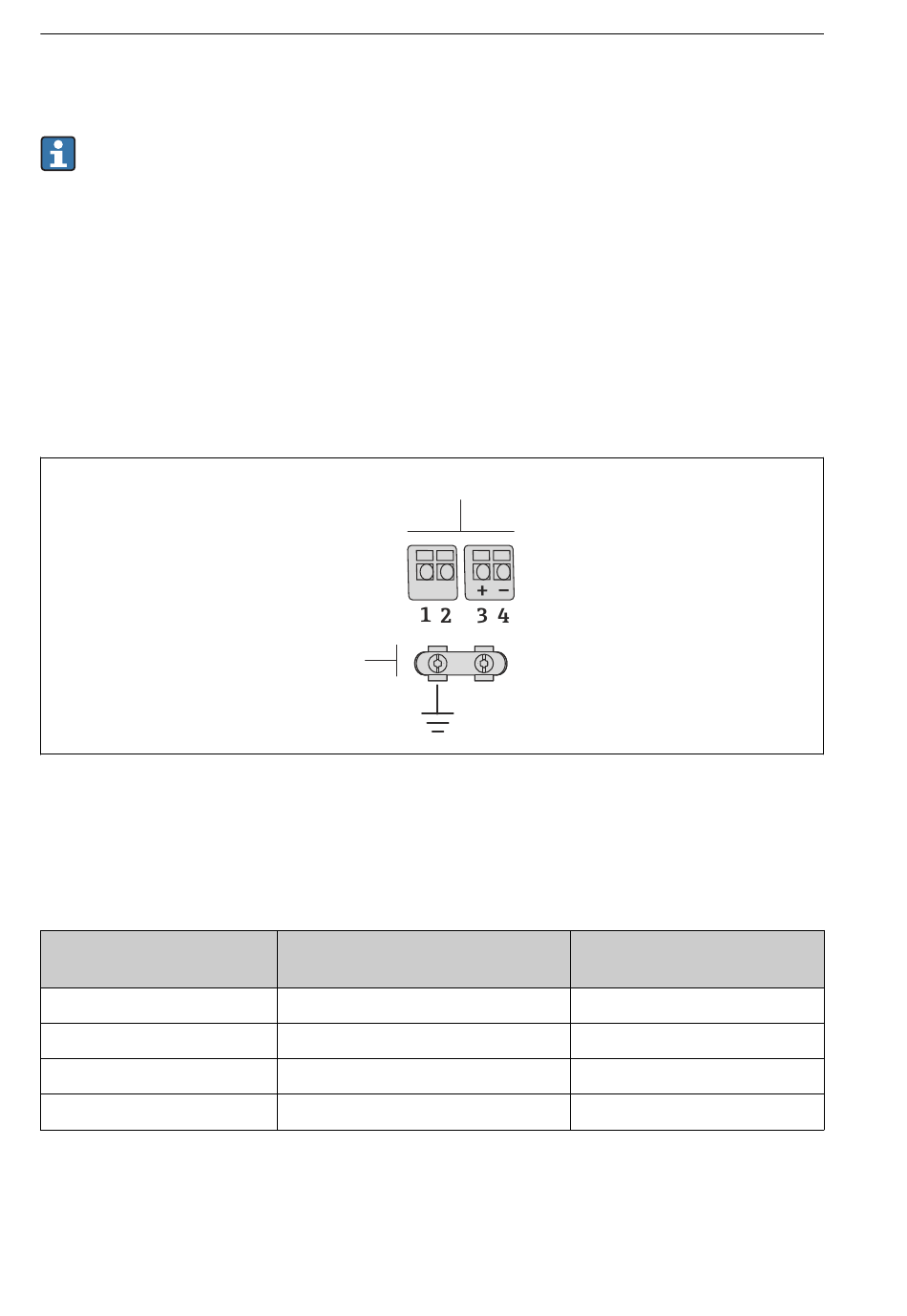

 7 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem
Anschlussgehäuse des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmenummer
1
2
3
4
28
1
2
Belegung
Versorgungsspannung
Erdung
RS485 (+)
RS485 (–)
Proline Prowirl F 200
A0019335
Kabelfarbe
Verbindungskabel
braun
weiß
gelb
grün
Endress+Hauser
