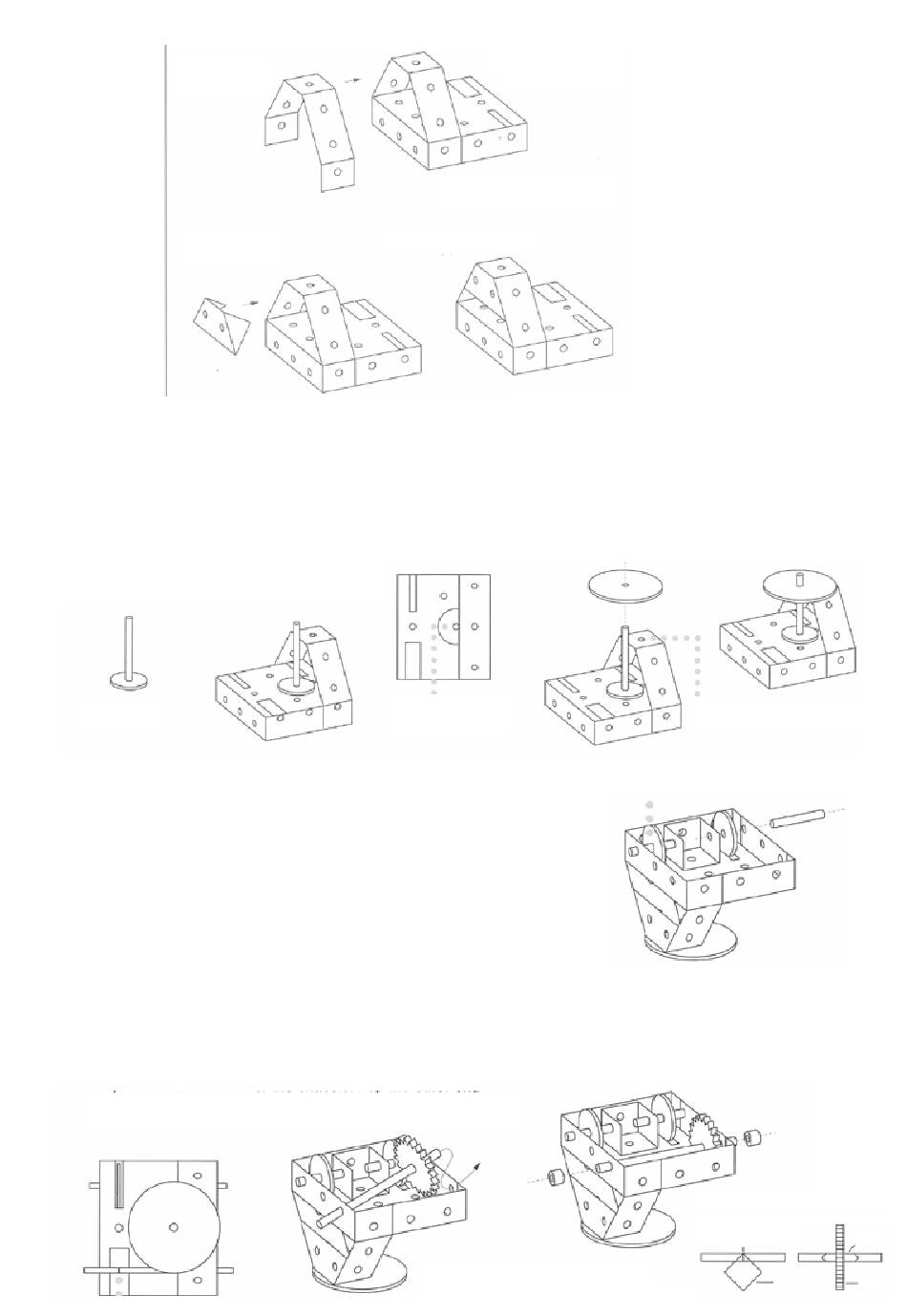

SCHRITT 5: HeRSTeLLen deR HALTeRung füR dAS füHRungSRAd
A) Den langen Streifenzu-
schnitt nach Abbildung
falten und seitlich an
das nach Abbildung
ausgerichtete Grundge-
stell leimen.
B) Den letzten Zuschnitt nach
Abbildung falten.
SCHRITT 6: AnBRIngen deR ACHSe füR dAS füHRungSRAd
A) Die 50 mm Achse
senkrecht in die
Bohrung des 30mm-
Rades leimen. Achse
fixieren!
Hinweis!
Sicher stellen, dass
die Achse senkrecht
steht!
SCHRITT 7: HeRSTeLLen deR HALTeRung füR dAS füHRungSRAd
Nach dem Trocknen das Grundgestell drehen.
Nach Abbildung links und rechts je eine 40 mm Achse einschieben und
gleichzeitig von Innen je ein Rad Ø 30 mm auf die Achsen schieben.
Anschließend Achsen bis in den Halter schieben. Achsen und Räder so
ausrichten, dass alle Teile sauber ausgemittelt sind.
Sollten die Räder nicht fest auf den Achsen sitzen dies mit leim fixieren.
SCHRITT 7: AnBRIngen deS zAHnRAdeS
A) Die 100 mm Achse nach
Abbildung ausgemittel in
die dafür vorgesehene
Löcher im grundgestell
schieben. Durch die recht-
eckige Öffnung den Sitz
des Zahnrades markieren.
4
Zahnrad
B) Nach dem Trocknen das Rad mit
Achse in die dafür vorgesehen Boh-
rung des Grundgestells leimen.
Hinweis!
Achse so ausrichten, dass
diese am Halter anliegt!
B) Die Achse wieder herasziehen
und das Zahnrad auf der mar-
kierten Stelle platzieren..An-
schließend die Achse wieder
in das Grundgestell eisetzen.
Tipp!
Sollte das Zahnrad nicht fest auf der Ach-
se sitzen ein Stück Klebeband um die Ach-
se kleben und anschließend das Zahnrad
über das Klebeband schieben (s.Abb.).
Hinweis!
Darauf auchten, dass die Halterung auf
der richtige Seite des Grundgestells
angeleimt wird!
C) Das Teil zur Verstärkung zwichen die Halterung leimen.
Die geleimten Teile mit Hilfe von Büroklammern fixie-
ren, bis der Leim getrocknet ist.
C) Die Oberfläche der Halterung mit Leim
bestreichen. Anschließend das Rad Ø
60 mm auf die Achse schieben bis es
auf der Halterung aufliegt. Die geleim-
ten Teile mit Büroklammern fixieren.
C) Vom Kuststoffrohr zwei Stücke mit 5 mm
Länge abschneiden. Je ein Stück links
und rechts so auf die 100 mm Achse
schieben, dass die Achse nich leicht
drehen kann.
Oberfläche der Halte-
rung mit Leim bestrei-
chen!
Position
Klebeband
