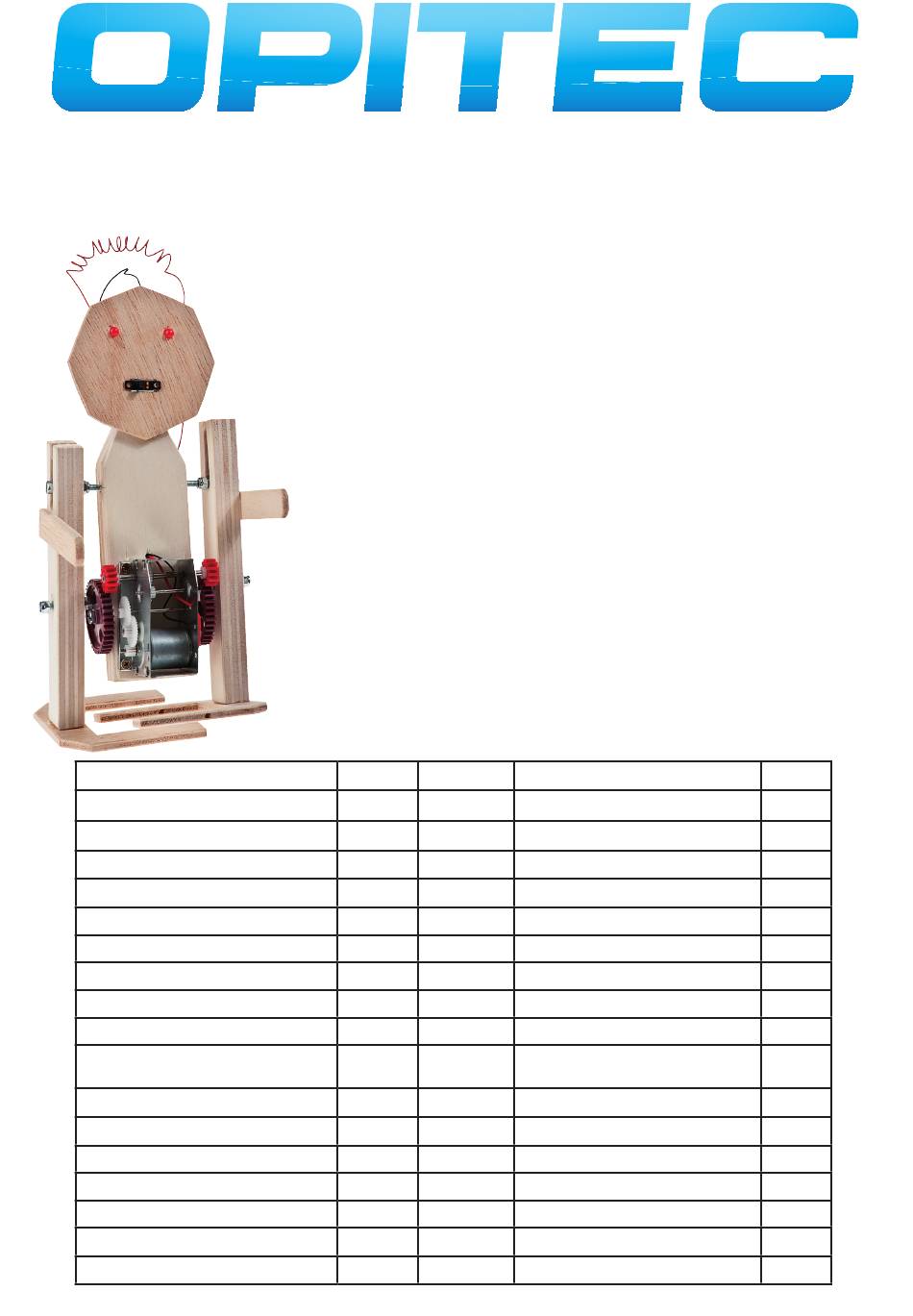

STÜCKLISTE
Sperrholz
Sperrholz
Getriebemotor
Schaltdraht schwarz
Schaltdraht rot
Batteriehalter
Mikro-Schiebeschalter
Leuchtdiode rot
Spanplattenschraube
Zylinderkopfschraube
Zylinderkopfschraube
Stoppmutter M4
Unterlegscheibe
Zahnrad, ø4mm Bohrung, 13 Zähne
Zahnrad, ø4mm Bohrung, 38 Zähne
Reduzierstück
D111666#2
111.666

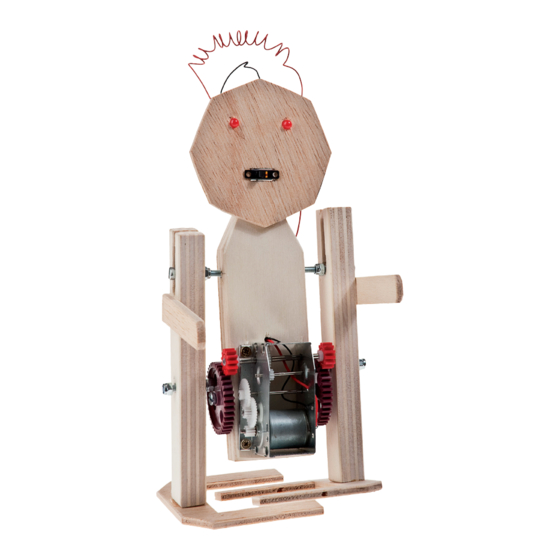

O P I - R o b o R 3 O 3
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und
Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückzahl Maße (mm)
1
150x100x15 Korpus, Beine
1
1
1
1
1
1
2
8
2
4
6
10
2
2
2
Benötigtes Werkzeug:
Laubsäge
Lineal, Bleistift
Schmirgelpapier
Kreuzschlitz/Schlitz-Schraubendreher
Vorstecher
Maschinenschraubstock
Gabelschlüssel M4
Abisolierzange + Seitenschneider
Lötkolben, Lot
Sekundenkleber + Alleskleber + Holzleim
Bohrer ø3,4,5
Kegelsenker 90°
Metallbügelsäge
Heißluftpistole
Hinweis
Bezeichnung
250x100x5 Kopf, Arme und Füße
Antrieb
500 Verkabelung
500 Verkabelung
Batterie
19x6 Schalter
ø5 Augen
12x3 Befestigung Füße, Batteriehalter,
Getriebemotor
M4x40 Befestigung Beine
M4x30 Befestigung Beine
M4 Befestigung
M4 Befestigung
ø15 Antrieb
ø40 Antrieb
4/3 Antrieb
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
Werbung
Verwandte Anleitungen für Opitec OPI-Robo R3O3
Inhaltszusammenfassung für Opitec OPI-Robo R3O3
- Seite 1 Metallbügelsäge Heißluftpistole Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
- Seite 2 BAUANLEITUNG 1. Den Korpus und die Beine nach Schablone (Seite 5) auf das Sperrholz (1) übertragen, aussägen und Sägeschnitte säubern. Zum Bohren der seitlichen Löcher die Korpusteile in einen Maschinenschraubstock einspannen und 15/20 mm tief bohren. Darauf achten, dass die Bohrungen genau gegenüber liegen, da sonst der Roboter am Ende nicht richtig läuft! Den Kopf, die Arme und die Füße nach Schablone (Seite 7) auf die Sperrholzplatte (2) übertragen und aussägen.
- Seite 3 BAUANLEITUNG 6. Die Arme wie abgebildet (Abb. 4) unter der oberen Öffnung an den Beinen festleimen. Die Füße mit der Senkung nach unten unter die Beine mittig anleimen und Leim gut trocknen lassen. Das zweite Teil spiegelverkehrt zum Ersten verleimen. Füße mit je einer Schraube (9) fixieren.
- Seite 4 BAUANLEITUNG 8. Hinweis: Abb. 10 Beine so ausrichten, dass die Schrauben von den gro- ßen Zahnrädern, welche die Beine antreiben, genau um Abb. 11 180° versetzt zueinander sind. (s. Abb. 10) Den Getriebemotor (3) mit den beiden Zahnrädern (14) so auf der Vorderseite des Korpus mit 4 Spanplatten- schrauben (9) festschrauben, dass die kleinen Zahnrä- der (14) passgenau (Zähne müssen greifen!) auf den Großen Zahnrädern (15) aufsitzen.
- Seite 5 BAUANLEITUNG Verkabelung: Hinweis: Die Elektronikteile können einfach nur verdrillt miteinander verbunden werden oder besser miteinander verlöten. 12. - Die beiden Anoden der Leuchtdioden miteinander verlöten. (verdrillen) - Das rote Kabel des Batteriehalters (6) auf ca. 20mm kürzen, abisolieren und verzinnen. - Ein ca.
- Seite 6 D111666#1...
-
Seite 7: Bohrschablone
BAUANLEITUNG Schablone Korpus, Beine M 1:1 Bohrschablone Zahnrad (16) D111666#2... - Seite 8 D111666#1...
- Seite 9 BAUANLEITUNG Schablone Kopf, Arme, Füße M 1:1 D111666#2...
