Herstellen der Kontaktplatte
Zum Herstellen der Kontaktplatte wird die Form der Schablone auf die Pertinaxplatte durchgepaust. Das Loch
in der Mitte muß mit 10 mm gebohrt werden (vorbohren!).
Mit einer Reißnadel die Kupferschicht zwischen den Kontaktfeldern abschaben. Anschließend mit Alleskleber
die Platine auf die Holzscheibe kleben. Nach dem Trocknen des Klebers bohrt man die Löcher für die acht
Drahtanschlüsse mit ø 2 mm und ein Loch ø 4 mm für die Gewindestange (siehe Zeichnung).

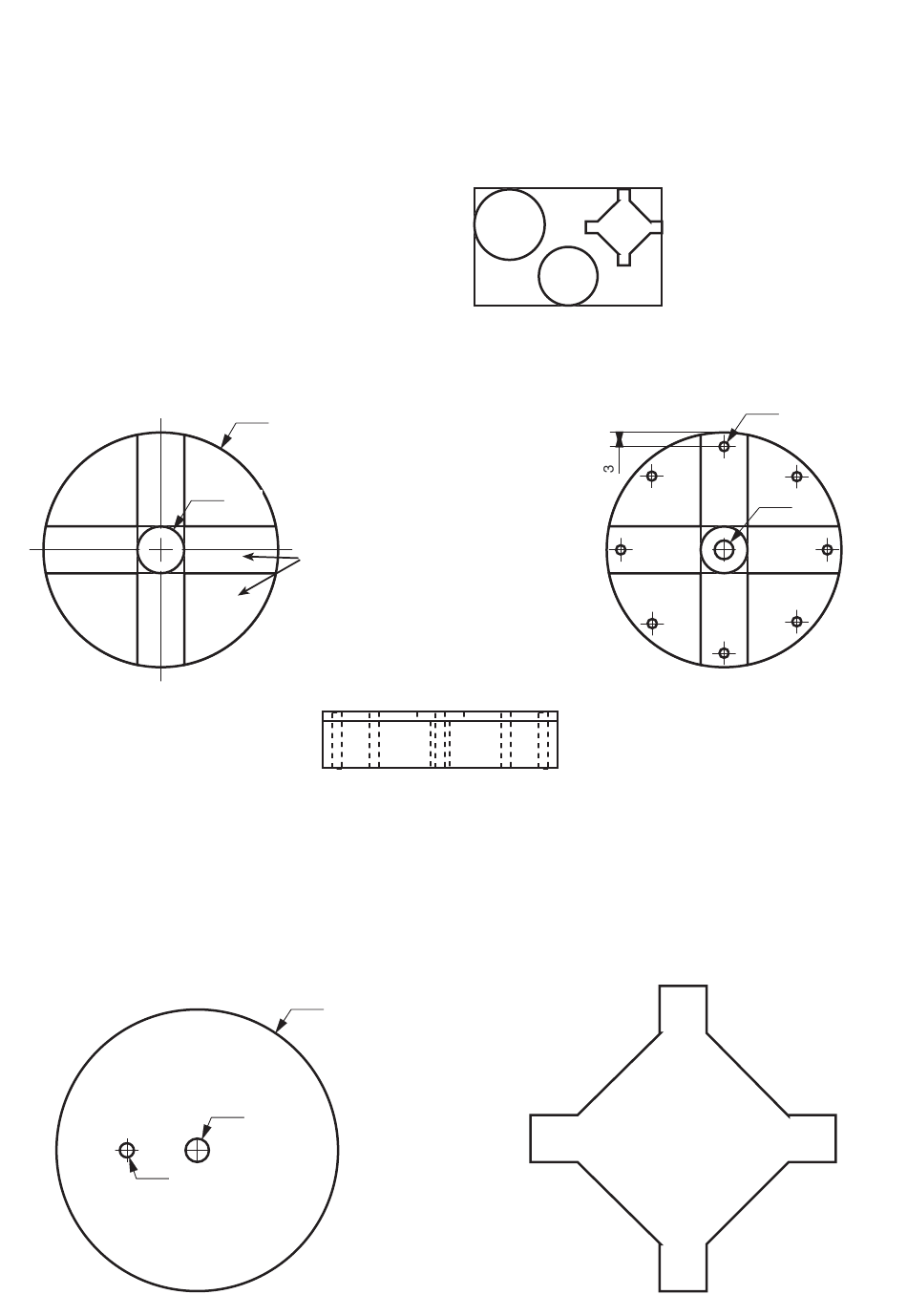

Aufteilung der Pertinaxplatte
Schablone aus der Pertinaxplatte aussägen.
Mit einer Reißnadel die Kupferschicht
zwischen den Kontaktfeldern abschaben.
Damit die Anzeige wetterfest wird, benötigt man noch einen Topf, der über die Kontaktplatte gestülpt wird.
Wieder sägen wir uns aus der Pertinaxplatte eine Scheibe ø 60 mm (Schablone beachten).
Tip:
Der Topf kann auch aus einer kleinen Dose (min. ø 60 mm) hergestellt werden.
Die Kontaktplatte für die LEDs auch auf die Pertinaxplatte übertragen und aussägen. Sie wird erst später be-
nötigt.
Schablone
aus der Pertinaxplatte sägen und bohren.
Ø 3
4
Ø 50
Ø 10
Kontaktfelder
fertige Kontaktplatte
Ø 60
Ø 5
Kontaktplatte auf die Holzscheibe kleben
und Löcher nach Zeichnung bohren.
Kontaktplatte (Schablone)
für den Anschluß der LEDs.
Ø 2
Ø 4
