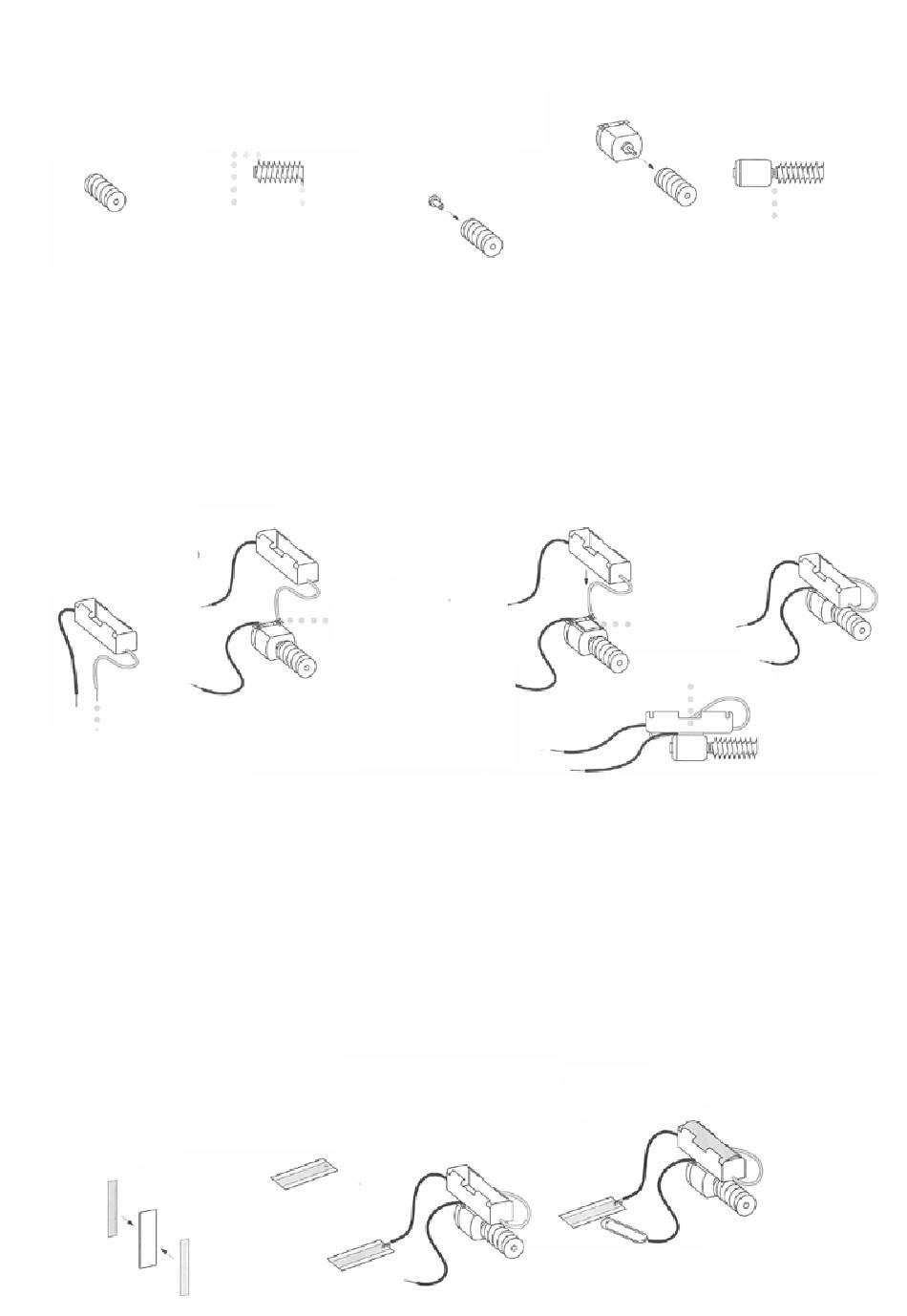

SCHRITT 9: AnBRIngen deR SCHneCKe
A) Die Schnecke auf Fertigungs-
rückstände untersuchen.
Rückstände können durch die
Herstellung bedingt auftreten und
sollten vorsichtig mit Hilfe eines Bas-
telmessers entfernt werden, ohne
die Schnecke dabei zu beschädigen.
SCHRITT 10: AnBRIngen deS BATTeRIeHALTeRS
A) Die Drähte des
Batteriehalters auf
ca. 100 mm Länge
kürzen und die
Enden ca 10 mm
abisolieren.
Die beiden Drähte nach
Abbildung in Form bie-
gen, so dass diese leich-
ter am Motor befestigt
werden können.
SCHRITT 11: HeRSTeLLen deS SCHALTeRS
A) Zwei 38 mm lange
Stücke von beiliegen-
dem Kupferband ab-
schneiden und jeweils
eines auf den Seiten
des rechteckigen
40 mm Kartonteils
kleben.
D204769#1
B) Das rote Kabel vom Batteriehalter nach Ab-
bildung mit dem Motorkontakt verbinden.
C) Vom schwarzen Kabel ein Stück mit ca.
100 mm Länge abschneiden und die Enden
ca 10 mm abisolieren.
Nun ein Ende mit dem noch freien Motor-
kontakt verbinden.
Das rote Kabel unbe-
dingt mit diesem Mo-
torkontakt verbinden
B) An einem Ende des Kartonstrei-
fens mit Kupferband ein Loch
durchstechen. Nun die freie
Leitung vom Batteriehalter duch-
fädeln und verdrillen.
Hinweis:
Darauf achten, dass kontakt zu
dem Kupferband besteht!
B) Das Reduzierstück in
ein Ende der Schnecken
drücken, so dass diese
auf die Motorachse
gesteckt werden kann.
C) Nun die Schnecken
mit Reduzierstück
auf die Motorachse
schieben
Einen kleinen Zwi-
schenraum zwi-
schen Motor und
Welle frei lassen.
D) Den Batteriehalter aus-
gemittelt mit einem
Stück doppelseitigen
Klebeband auf dem
Motor befestigen.
Klebeband
Batteriehalter mit-
tig auf den Motor
kleben!
C) Das Ende des noch freien Drah-
tes an einer Büroklammer befesti-
gen.
Hinweis:
Darauf achten, dass guter Kon-
takt zur Büroklammer besteht!
