G e s c h i c k l i c h k e i t s s p i e l
STÜCKLISTE
Holzleiste
Holzleiste
Holzleiste
Schweißdraht
Zylinderkopfschraube
Mutter
Hutmutter
Unterlegscheiben
Messinghülse
Styroporkugel
D109818#1
109.818

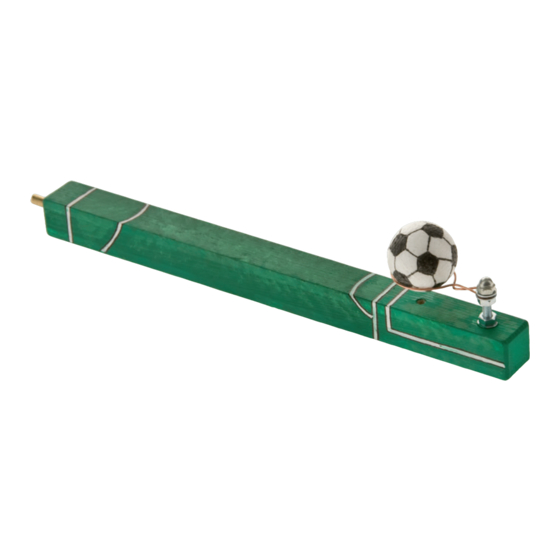

" S c h w e b e b a l l "
Stückzahl
1
2
2
1
1
2
1
4
1
1
Hinweis
Bei den OPITEC Werkpackungen
handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher Art,
sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen
Arbeit. Dieser Bausatz darf von Kindern
und Jugendlichen nur unter Anlei-
tung und Aufsicht von sachkundigen
Erwach- senen gebaut und betrieben
werden. Für Kinder unter 36 Monaten
nicht geeignet. Erstickungsgefahr!
Benötigtes Werkzeug:
Bleistift
Lineal
Laubsäge oder Feinsäge
Bohrer ø 4+5
Holzleim
Rundstab bzw. Papprohr ca. ø 20 mm
Seitenschneider
Rundzange
Maße (mm)
Bezeichnung
150x10x10 Innenteile
250x10x5 Aussenleiste
250x20x5 Aussenleiste
250x1 Halterung Schwebeball
40x4 Befestigung
M4 Befestigung
M4 Befestigung
ø 4,3 Befestigung
ø5x25 Mundstück
ø 30 Schwebeball
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
1
