Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Balsa-Stanzteil
Sperrholz Gabun
Balsa-Brett
Hartschaumplatte
Holzleiste
Holzleiste
Holz-Nasenleiste
Balsa-Endleiste
Rundstab
PE-Folie
Gummiring
Stahlkugeln
Mittenverbinder
1

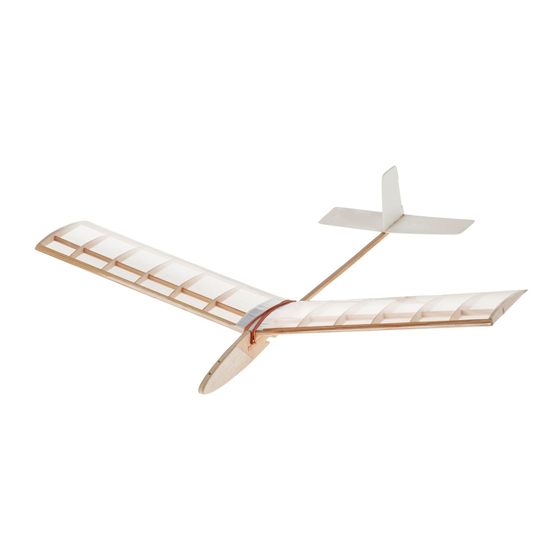

Wind-Flyer
Hinweis
Stückzahl
1
1
1
1
1
2
2
2
2
1
2
1
1
120.450
Hinweis:
für den
leichteren
Aufbau emp-
fehlen wir
ein Baubrett
Größe mind.
400x150x10.
Klebeband
Maße (mm)
500x100x2
300x80x8
250x50x2
410x114x3
500x8x6
370x7x3
375x10x8
375x15x5
150x3
600x457
ø3x60
ø3/ 34g
Benötigtes Werkzeug:
Bleistift
Laubsäge oder
Feinsäge
Schleifpapier
Holzleim
Fön
Fixiernägel
Bastelmesser
Hammer
Bezeichnung
Stanzteile Flügel
Rumpfkopf
Rumpfkopfbeplankung
Höhen- und Seitenleitwerk
Leitwerksträger
Hauptholm Flügel
Flügelvorderkante
Flügelhinterkante
Halterung Gummiband
Spannfolie Flügel
Flügelbefestiung
Trimmgewicht
Mittenverbinder Flügel
Lineal
ø3
ø5
Bohrer
Bügeleisen
Schere
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
Werbung
Verwandte Anleitungen für Opitec Wind-flyer
Inhaltszusammenfassung für Opitec Wind-flyer
- Seite 1 Fixiernägel Bügeleisen Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 120.450 Wind-Flyer (Neues Modell) ø2 ø3 ø5 Die Schablone für den Rumpf (Seite 9) auf das Sperrholz (2) übertragen. Die ø 3mm-Bohrung durchbohren. Den Rumpf aussägen und die Sägeschnitte mit Schleifpapier säubern. Die Schalbone für die Rumpfkopfbeplankung (Seite...) 2x auf das Balsa- Anschlißend die beiden Rumpfkopfbeplankungen (3) von beiden...
- Seite 3 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Den Leitwerksträger (Holzleiste Teil 5) in die Längsöffnung des Rumpfes einleimen. Leim gut trocknen lassen. Von je einem Rundstab (9) wie oben gezeigt 25mm ablängen. Die beiden 25mm Stücke (9a) in der Bohrung im Rumpf sowie am Rumpfende unter dem Leitwerksträger ausgemittelt anleimen.
- Seite 4 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Die Flügelauflage (1a) wie abgebildet verleimen. Anschließend die bei- Die Schablone (Seite 17+19) für das Höhen- (7) und Seitenleitwerk den Rundstäbe (9b) aufleimen. Die fertige Flügelauflage wie gezeigt (8) wie abgebildet auf die Hartschaumplatte (4) übertragen und ausgemittelt auf dem Rumpf aufleimen.
- Seite 5 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Die Schablone für die Flügelhälfte (Seite 11, 13, 15) ausschneiden, an der Trennlinie zusammenkleben und auf dem Baubrett fixieren. Nun die Rippen sowie die Abstandshalter (1b) am Mittelteil nach Schablone auf dem Holm festleimen und mit Nägeln fixieren. Die Mittelrippe wird schräg auf den Hauptholm gegen die Schrägstützen (1b) geleimt.
- Seite 6 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Die fertigen Flügel umdrehen und wie abgebildet an der Mitte aneinander legen und den Mittenverbinder (13b) aufleimen. mit einem Buch oder Holzbrett beschweren Soweit unterstützen, das die Flügel- hälfte ca. 140mm hochsteht Den Flügel umdrehen, eine Hälfte nach oben anheben und die beiden Schrägen Rippen miteinander verleimen. Den oberen Mittenverbinder (13a) auf die Flügelmitte aufleimen und mit dem schmalen Mittenverbinderstück (13c) fixieren.
- Seite 7 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Es werden zuerst die Oberseiten der Tragflächenhälften bespannt. Dazu muss die zu bespannende Hälfte auch während des Bebügelns immer flach auf dem ebenen Baubrett aufliegen um Verzüge und Verwindungen sicher auszuschließen. Ein Stück der Folie mit der glatten Seite nach oben auf die Tragfläche legen und gleichmäßig ausrichten.
- Seite 8 Wind-Flyer (Neues Modell) Einfliegen: Der Wind-Flyer 2 ist ein leichtes Modell, das nur bei Windstille oder leichtem Wind geflogen werden sollte. Zum Einfliegen einen windstillen Tag wäh- len und möglichst ein leicht abfallendes, hindernisfreies Gelände suchen. Bei Wind immer genau gegen den Wind starten. Das Modell hinter dem Hochstarthaken mit 2 Fingern anfassen und mit einem leichten Stoß gegen den Wind in die Gleitflugbahn starten.
- Seite 9 Bauanleitung 120.450 Schablone Rumpfkopfbeplankung Wind-Flyer (Neues Modell) M1:1 Schablone Rumpfkopf M1:1 Schablone Rumpfkopfbeplankung M1:1...
- Seite 10 Bauanleitung 120.450 Wind-Flyer (Neues Modell)
- Seite 11 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Flügelbestückungsplan 1 M1:1 Hinweis: Die Schablone am Rippenverlauf Flugrichtung mit Klebeband (gestrichelte Lini- en,) überkleben, damit später die Zeichnung nicht durch festleimen am Flügel hängen bleibt! Klebefilm Trennlinie...
- Seite 12 Bauanleitung 120.450 Wind-Flyer (Neues Modell)
- Seite 13 Trennlinie Bauanleitung 120.450 Wind-Flyer (Neues Modell) Flügelbestückungsplan 2 M1:1 Trennlinie...
- Seite 15 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Flügelbestückungsplan 3 M1:1 Trennlinie...
- Seite 17 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Schablone Seitenleitwerk/Höhenleitwerk M1:1...
- Seite 19 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Schablone Seitenleitwerk/Höhenleitwerk M1:1...
- Seite 21 Bauanleitung 120.450 Wind-Flyer (Neues Modell) Mittenverbinder M1:1...
