5. Bauanleitung Übersicht:
5.1 Herstellung der Einzelteile und Zusammenbau des Rotors und der Säule
5.2 Herstellung der Einzelteile und Zusammenbau des Untergestells
5.3 Endmontage der Pyramide
5.4 Herstellung der Krippenfiguren
5.5 Endarbeiten
5.1 Herstellung der Einzelteile und Zusammenbau des Rotors und der Säule

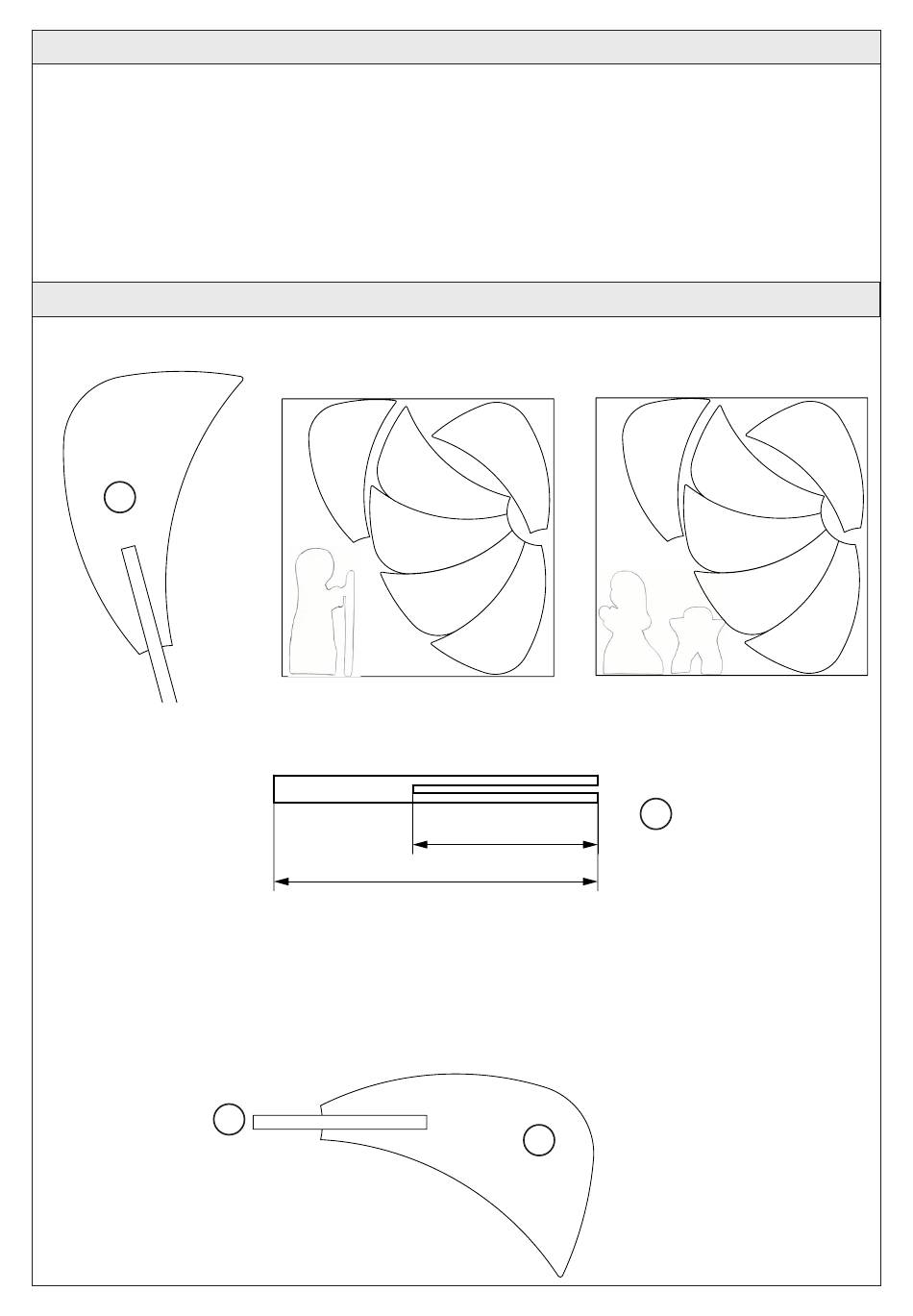

5.1.1 Kontur der Flügel (1) von der Schablone auf die beiden Modellsperrholzplatten 1,5 x 235 x 240 mm übertragen
und Flügel aussägen.
1
5.1.2 Die 12 Flügelhalter (2) ø 6 x 70 mm vom Buchenrundstab ø 6 x 300 mm mit PUK oder Laubsäge ablängen.
Alle Holzteile mit Schleifpapier entgraten.
5.1.3 1 bis 3 Flügelhalter hintereinander, senkrecht in Spannstock oder Schraubstock einspannen, so dass sie minde-
stens 45 mm über die Oberfläche hinausragen.
Mit einer Eisensäge in die senkrecht stehenden Stäbe 40 mm tief einsägen um den Schlitz für die Flügel zu ferti-
gen. Vorgang so oft wiederholen bis alle 12 Teile eingesägt sind. Flügelhalter entgraten.
5.1.4 Anschließend die Flügel mit Weißleim in die Flügelhalter einleimen und trocknen lassen.
Lage des Flügelhalters an der Schablone (s. Seite 11) kontrollieren.
20,0
D106108#1
2
140,0
Schneideplan
1
40,0
70,0
1
1
2
2
7
15,0
3
