Benötigtes Werkzeug:
Bleistift, Lineal
Laubsäge oder Dekupiersäge
Werkstattfeile
Schleifpapier
Holzleim (wasserfest)
Heisskleber
Bohrer ø2 mm
Kreuzschlitz-Schraubendreher
Schere, Bastelmesser
Lötkolben, Lot
Farbe, Pinsel
STÜCKLISTE
Sperrholz
Styrodur
Holzleiste
Blechschraube
Motor
Mikro Schiebeschalter
Batteriehalter
Schaltlitze
Luftschraube
Distanzscheibe weiß
D113141#1
113.141

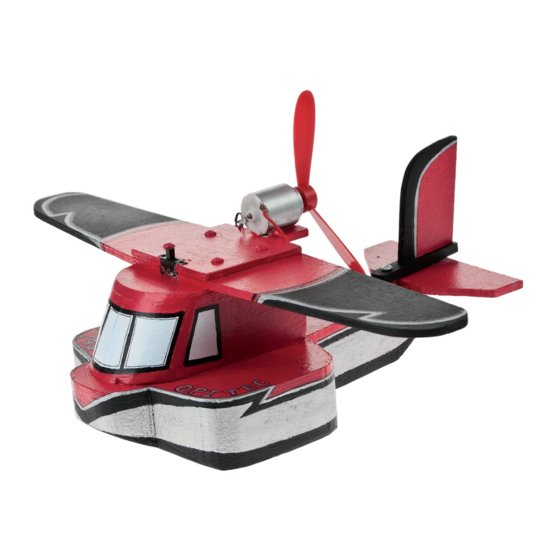

W a s s e r f l u g z e u g
Stückzahl Maße (mm)
1
1
1
5
1
1
1
1
1
1
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
Bezeichnung
300x210x4 Grundform, Flügel, Ruder
200x200x30 Grundfom
75x10x5 Stütze Ruder
Verschraubung
ø20 Motor
19x6 Schalter
Stromquelle
500 Verkabelung
Propeller
Abstandshalter
Teile-Nr.
1
2
3
4
6
7
8
9
10
11
1
Werbung
Verwandte Anleitungen für Opitec 113.141
Inhaltszusammenfassung für Opitec 113.141
- Seite 1 Bleistift, Lineal Laubsäge oder Dekupiersäge Werkstattfeile Schleifpapier Hinweis Holzleim (wasserfest) Bei den OPITEC Werkpackungen handelt es sich nach Heisskleber Fertigstellung nicht um Artikel mit Spielzeugcharakter Bohrer ø2 mm allgemein handelsüblicher Art, sondern um Lehr- und Kreuzschlitz-Schraubendreher Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 Bauanleitung 1. Die Schablone für die Bodenkonstruktion (a/ Seite 4) nach Schneideplan auf das Styrodur (2) übertragen und mit einer Laubsäge vorsichtig aussägen. Front und Heck wie in der Abbildung gezeigt mit einer Feile an der Unterseite ca. 20° anschrägen. Die Teile (b+c) nach Schneideplan auf den Styrodurrest übertragen und ebenfalls aussägen.
- Seite 3 Bauanleitung 5. Den fertigen Aufbau wie abgebildet ausgemittelt 6. Die Flügel (g+h) mit der Aussparung nach vorne und bün- auf die Bodenkonstruktion aufleimen. Leim gut dig an der Hinterkante vom Aufbau aufleimen (s. Abbil- trocknen lassen. dung). 7. Von der Schaltlitze (9) ein ca. 120mm langes Stück abtren- nen, beidseitig ca.
- Seite 4 Ø 2 Bauanleitung Ø 2 9. Die Holzleiste (3) wie abgebildet auf 60mm ablängen und mit der Feile ein Ende abrunden. Die Bohrung ø2mm Ø 2 anbringen. Seitenruder (i) auf die Holzleiste (3) mittig und bündig zur Hinterkante aufleimen. Die Distanzscheibe (11) wie abgebildet unter die Leistenbohrung legen und das Seitenruder mit einer Schraube (4) beweglich in der 2 mm-Bohrung...
- Seite 5 Bauanleitung Flügel + Grundplatte M 1:1 Flügel Flügel Schablone Grundplatte Styrodur + Sperrholz 2mm-Bohrung nur ins Sperrholz bohren! M 1:1 D113141#1...
- Seite 6 D113141#1...
- Seite 7 Bauanleitung Schablone Deckplatte, Dach, Ruder, Heckflosse M 1:1 Ruder Dach Deckplatte Heckflosse D113141#1...
