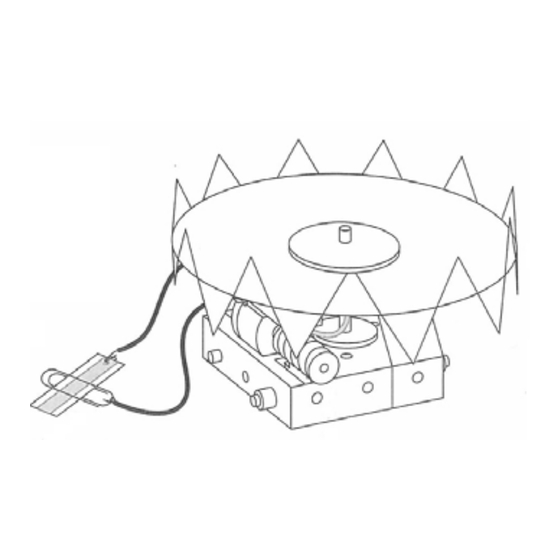

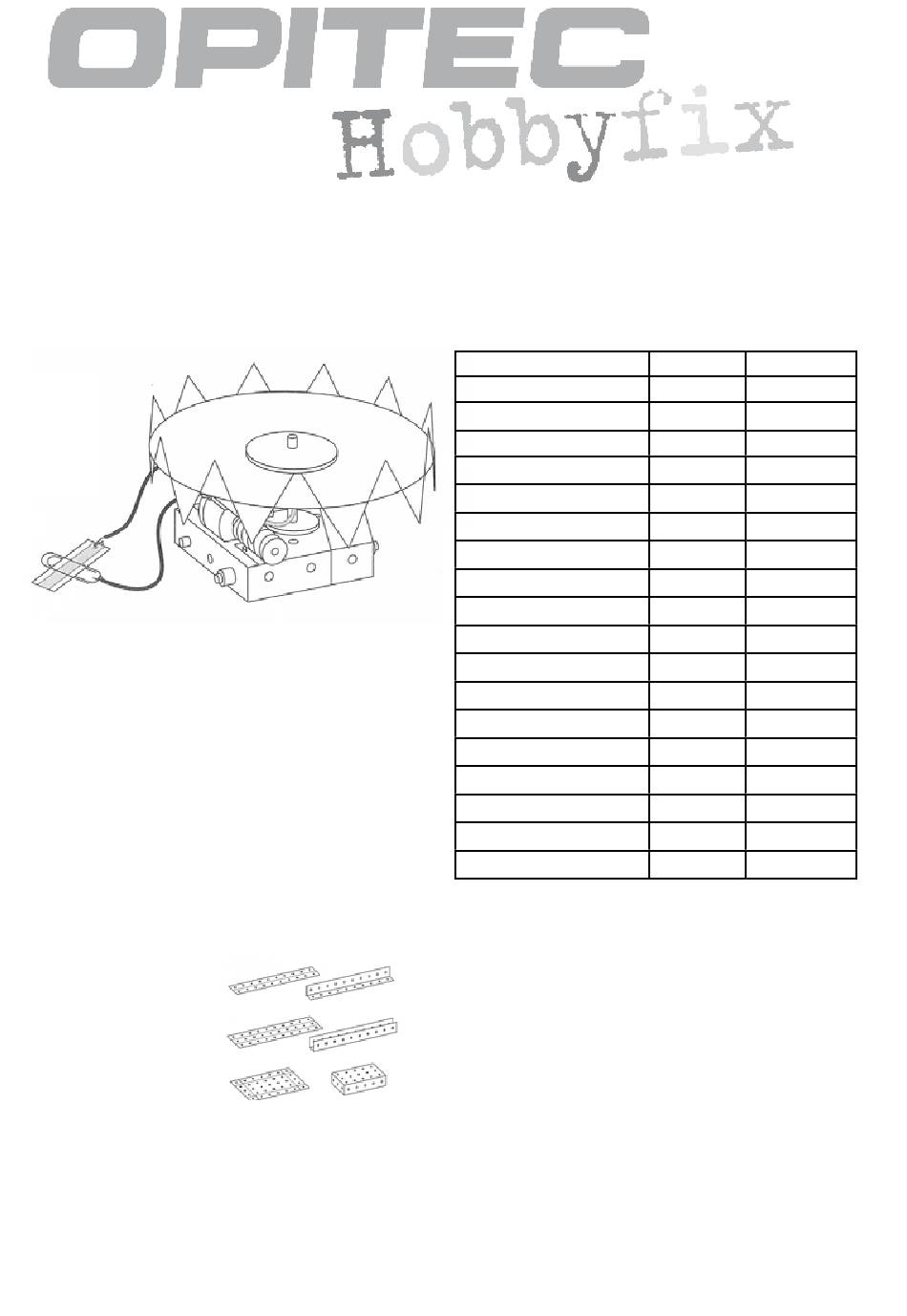

T E C H C A R D - T e c h B o t 3
TechBot 3 ist nicht zu stoppen. Wenn der Roboter auf ein Hindernis trifft, das ihm den Weg versperrt, weicht er die-
sem automatisch aus..
BENÖTIGTES MATERIAL:
Bleistift und Lineal
Leim oder Alleskleber
Schere oder Bastelmesser
Büroklammern
Wie wird TECH-CARD aufgebaut
TECH-CARD ist ein System aus L-Profilen, U-Profilen und Basen aus denen, durch einfaches Falten und Kleben leicht
dreidimensionale, funktionstüchtige Modelle hergestellt werden können.
L-Profil
U-Profil
Basis
Bevor TECH-CARD Teile zugeschnitten werden, sollten diese vorab sorgfältig abgemessen und Schnittlinien aufge-
zeichnet werden. Die Einzelteile mit einer Schere oder einem Bastelmesser zuschneiden. Gestrichelte Linien auf der
Vorlage werden mit Hilfe des Bastelmessers oder der Scherenspitze vorsichtig eingeritzt. Das erleichtert das spätere
Falten.
Vor dem Zusammenkleben von TECH CARD sollten die Einzelteile entlang der geritzten Linien in die richtige Form
gefaltet werden. Beim Zusammenkleben der Einzelteile sollten diese mit Büroklammern fixiert werden, bis der Leim
bzw. Kleber getrocknet ist.
Die Kartonräder passen genau auf die Achsen. Besser sollte man diese mit ein wenig Leim auf die Achse kleben. Den
korrekten Sitz des Rades vor der Trocknung des Leims überprüfen.
D204769#1
2 0 4 . 7 6 9
STÜCKLISTE
Basis
Rad
Rad
Rad
Büroklammer
Draht
Plastikröhrchen
doppelseitiges Klebeband
Kupferband
Kartonvordruck
Stückzahl
Maße in mm
1
1
3
Ø 30
1
Ø 50
1
Ø 60
1
Ø4x300
1
Modul1, Ø 30
1
Modul1
1
1
1
3/2
1
1
1
1
1
1
1
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Opitec Hobbyfix TECH CARD TechBot 3
Inhaltszusammenfassung für Opitec Hobbyfix TECH CARD TechBot 3
-
Seite 1: Inhaltsverzeichnis
2 0 4 . 7 6 9 T E C H C A R D - T e c h B o t 3 TechBot 3 ist nicht zu stoppen. Wenn der Roboter auf ein Hindernis trifft, das ihm den Weg versperrt, weicht er die- sem automatisch aus.. - Seite 2 SCHRITT 1: VORBEREITEN DER EINZELTEILE a) Maße nach Zeichnung auf die Basis übertragen. Hinweis! Die Einzelteile sind in der Originalanleitung im Maßstab 1:1 abgebildet, so dass die Übertragung aus der Originalanleitung empfohlen wird! Die Basis gemäß der Abbildung mit einem Bastelmesser zuschneiden. Die drei schwarzen rechteckigen Teile aus der Basis ausschneiden.
-
Seite 3: U-Profil
SCHRITT 2: AufBAu deS gRundgeSTeLLS A) Nach Abbildung die Basis auf einen glatten Untergrund legen. Kleine Laschen nach oben falte B) Vorder- und Rückteil vorsichtig nach oben falten. C) Etwas Leim auf die beiden Laschen der Vorderkante geben und diese an den Seitenlaschen nach Abbildung festkleben. Hinweis: Fixieren Sie die geleimten Teile mit Hilfe von Büroklammern bis der Leim getrocknet ist. -
Seite 4: Schritt 5: Herstellen Der Halterung Für Das Führungsrad
SCHRITT 5: HeRSTeLLen deR HALTeRung füR dAS füHRungSRAd Hinweis! A) Den langen Streifenzu- Darauf auchten, dass die Halterung auf schnitt nach Abbildung der richtige Seite des Grundgestells falten und seitlich an angeleimt wird! das nach Abbildung ausgerichtete Grundge- stell leimen. C) Das Teil zur Verstärkung zwichen die Halterung leimen. -
Seite 5: Schnecke
SCHRITT 9: AnBRIngen deR SCHneCKe A) Die Schnecke auf Fertigungs- C) Nun die Schnecken B) Das Reduzierstück in rückstände untersuchen. mit Reduzierstück ein Ende der Schnecken auf die Motorachse drücken, so dass diese schieben auf die Motorachse gesteckt werden kann. Rückstände können durch die Herstellung bedingt auftreten und Einen kleinen Zwi-... -
Seite 6: Schritt 12: Anbringen Des Antriebes
SCHRITT 12: AnBRIngen deS AnTRIeBeS Das Fahrzeug nach Abbildung Den Antrieb so platzieren, ausrichten. dass die Schnecke mittig Die zweite Schutzfolie vom Kleb- auf dem Zahnrad sitzt pad entfernen und den Motor (siehe Abbildung) vorsichtig auf das Grundgestell kleben, so dass die Schnecken mittig auf dem Zahnrad sitzt Von einer Seite des Klebepads die Schutz-...
