Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um
Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um
Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau-
satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von
sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Rundstab
Schweissdraht
Tiefziehfolie
Weissblech
Distanzscheibe
Ringschrauben
1

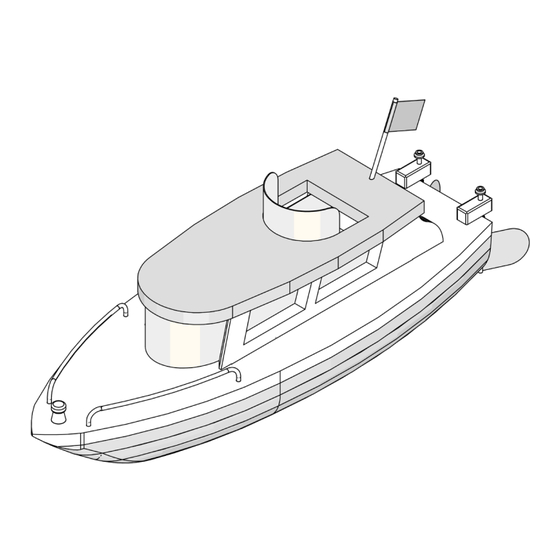

Motorboot „Regina"
Hinweis
Stückzahl
5
1
2
1
1
2
4
103.048
Benötigtes Werkzeug:
Schere
Lötkolben mit
Lötzinn
Blechschere
Rundzange
Maße (mm)
400x150x10
ø10x50
250x3
210x150x0,3
70x50x0,5
ø 2,9
10
Lineal
Bleistift
ø 1
ø 3
ø 10
Bohrer
Schraub-
zwinge
Alleskleber
Metallsäge
Feile
Holzraspell
Bezeichnung
Rumpf
Tauhalter
Reling/ Ruder
Fenster
Ruder
Ruder
Aufnahme Ruder
Holzleim
wasserfest
Laubsäge
Schleifpapier
Sekundenkle-
ber
Teile-Nr.
1
2
3
4
5
6
7
Werbung
Verwandte Anleitungen für Opitec Regina
Inhaltszusammenfassung für Opitec Regina
- Seite 1 Blechschere Metallsäge Schleifpapier Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung103.048 Motorboot „Regina“ Die Schablone (Seite 7+9) auschneiden und an der Klebefläche zusammenkleben. Anschließend mit einer Schere ausschneiden. Allgemein: Die Ausschnitte von den Teilen (1b-1c) im Ganzen aussägen! Diese werden später noch benötigt! ø3 ø10 Die Schablonen (1a-1c) wie abgebildet auf die 5 Sperrholzplatten (1) Ein Teil (1b) wie abgebildet auf Ebene 1 - Teil (1a) aufleimen.
- Seite 3 Bauanleitung103.048 Motorboot „Regina“ Teil 1c abschließend auf Teil (1b)-Ebene 4 aufleimen. Alle 5 Ebenen mit Den Rumpf mit der Raspel, Werkstattfeile und Schleifpapier an der Schraubzwingen fixieren bis der Leim getrocknet ist. Unterseite sauber zu einem Bootsrumpf gestalten. Aus dem Rundstab (2) nach Zeichnung den Tauhalter herstellen. Hierzu Von jedem Schweissdraht (3) 150mm ablängen und nach Biegeschab-...
- Seite 4 Bauanleitung 103.048 Motorboot „Regina“ Die Schablone für die Verbindungsstücke A+B (Seite 11) auf das Teil (A) wie abgebildet auf Teil (B) aufleimen und den Leim gut trock- Ausschnittstück aus Teil (1b) übertragen, aussägen und Sägeschnitte nen lassen. säubern. Reststück wird für die beiden Hebel benötigt! Die beiden Seitenteile (C) wie abgebildet anleimen und den Leim gut Die Schablone für die Fensterscheiben (Seite 6) auf die Tiefziehfolie...
- Seite 5 Bauanleitung 103.048 Motorboot „Regina“ Das Ruder von der Schablone (Seite 13) auf das Weissblech (5) übertra- gen. Anschließend mit der Blechschere ausschneiden. Von den beiden Den fertigen Aufbau wie abgebildet auf den Rumpf aufsetzen. übrigen Schweissdrahtstücken jeweils ein Teil (70mm) ablängen. Das Ruder wie abgebildet mit Sekundenkleber an die Achse kleben.
- Seite 6 Bauanleitung 103.048 Motorboot „Regina“ Den Antriebsbausatz wie abgebildet in den Rumpf einbauen. Zwei Nach belieben aus einem 3mm-Holzrundstab und einem Stück Papier Stücke Schaltdraht beidseitig abisolieren und an den Motoranschlüs- oder Stoff eine Fahne herstellen. In die Deckplatte ein passendes Loch sen anschließen.
- Seite 7 Bauanleitung 103.048 Motorboot „Regina“ Schablone Rumpf M 1:1 KLEBEFLÄCHE...
- Seite 9 Bauanleitung 103.048 Motorboot „Regina“ Schablone Rumpf M 1:1 KLEBEFLÄCHE Schnittkante Biegeschablone Reling M 1:1...
- Seite 11 Bauanleitung 103.048 Motorboot „Regina“ Schablone Rumpf M 1:1...
- Seite 13 Bauanleitung 103.048 Motorboot „Regina“ Schablone Dach und Ruder M 1:1 Ruder Dach...
