STÜCKLISTE
Sperrholz
Biegeplüsch
PVC-Schlauch transparent
Batteriehalter
Mikro Schiebeschalter
Motor
Federstahlklammer
Schaltdraht
Leuchtdioden rot
Linsenkreuzschlitzschraube
Zylinderkopfschraube
Zylinderkopfschraube
Lysterklemmeinsatz mit Querloch
D109829#1
109.829

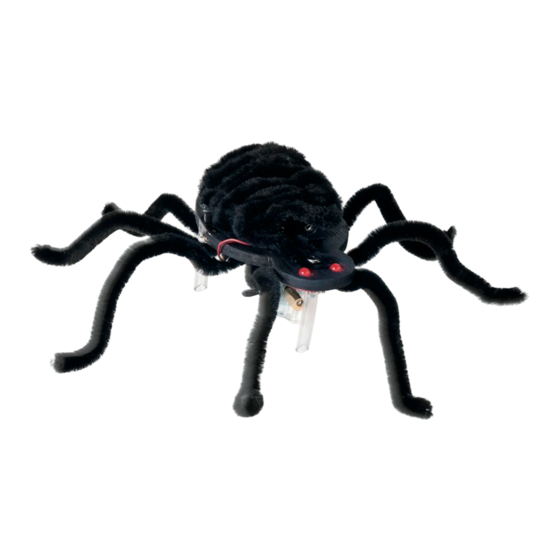

W a c k e l s p i n n e
" T h e k l a "
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago-
gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht
Stückzahl
1
4
1
1
1
1
1
1
2
1
2
3
1
Benötigtes Werkzeug:
Bleistift
Schere
Vorstecher
Schraubendreher
Laubsäge oder Dekupiersäge
Bohrer ø 4+5 mm
Feile + Schmirgelpapier
Alleskleber
Heißklebepistole
Farbe und Pinsel
Hinweis
geeignet. Erstickungsgefahr!
Maße (mm)
Bezeichnung
115x65x5 Grundplatte
500x9 Beine+Körper
ø 6 Wackelbeine
Stromquelle
Schalter
Antrieb
Motorbefestigung
500 Verbindung
ø5 Augen
Motorbefestigung
3x10 Drehelement (Unwucht)
4x16 Beine
Drehelement (Unwucht)
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
1
