T E C H C A R D - T e c h B o t 1

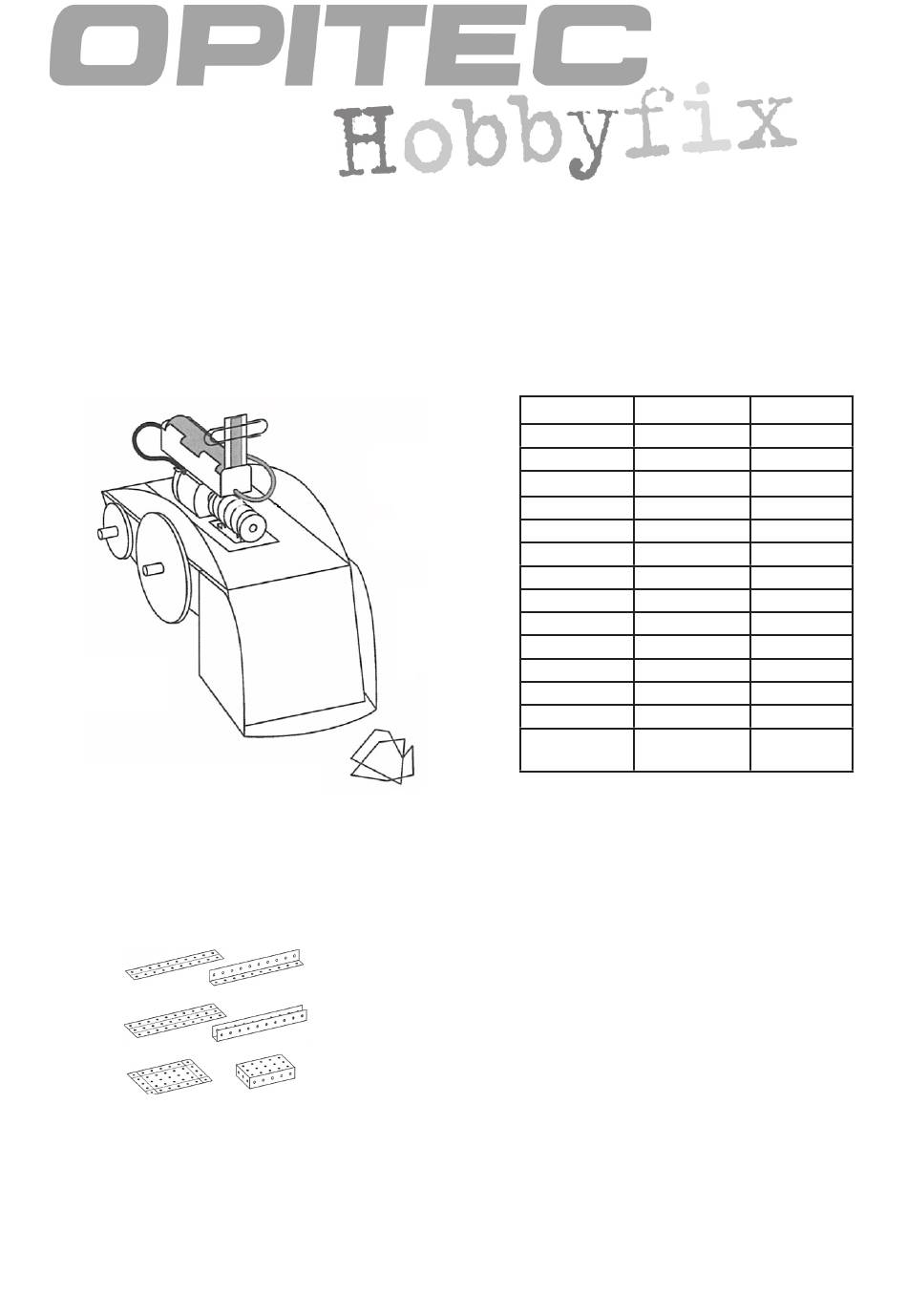

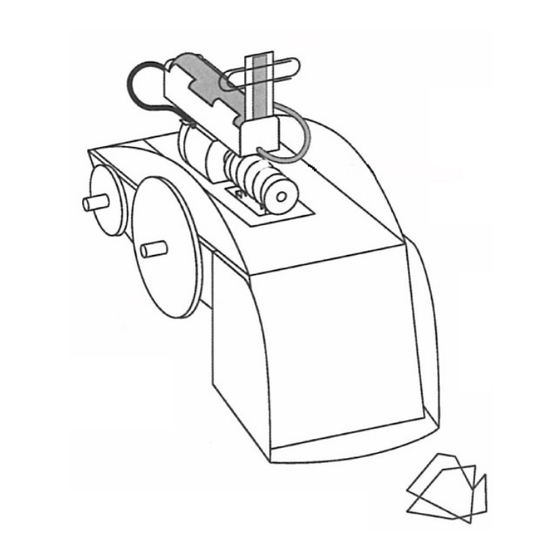

Stelle einfach einen kleinen Gegenstand in seine Fahrspur und er wird es blitzschnell in seiner große Schaufel ver-
schwinden lassen. Die Laufräder werden von einem Elektromotor über eine Schnecke angetrieben und bewegen
über einen Hebelmechanismus den "Oberkiefer".
Wie wird TECH-CARD aufgebaut:
Tech-Card ist ein System aus L-Profilen, U-Profilen und Basen aus denen durch einfaches Falten und Kleben leicht drei-
dimensionale, funktionstüchtige Modelle hergestellt werden können
L-Profil
U-Profil
Basis
Bevor TECH-CARD Teile zugeschnitten werden, sollten diese vorab sorgfältig abgemessen und Schnittlinien aufge-
zeichnet werden. Die Einzelteile mit einer Schere oder einem Bastelmesser zuschneiden. Gestrichelte Linien auf der
Vorlage werden mit Hilfe des Bastelmessers oder der Scherenspitze vorsichtig eingeritzt. Das erleichtert das spätere
Falten.
Vor dem Zusammenkleben von TECH CARD sollten die Einzelteile entlang der geritzten Linien in die richtige Form
gefaltet werden. Beim Zusammenkleben der Einzelteile sollten diese mit Büroklammern fixiert werden, bis der Leim
bzw. Kleber getrocknet ist.
Die Kartonräder passen genau auf die Achsen. Besser sollte man diese mit ein wenig Leim auf die Achse kleben. Den
korrekten Sitz des Rades vor der Trocknung des Leims überprüfen.
D204437#1
2 0 4 . 7 4 7
Stückliste
Stückzahl
Bezeichnung
1
Basis
je 2
Räder
1
Exzenterscheibe
1
Achse
1
Zahnrad
1
Schnecke
1
Motor
1
Batteriehalter
2
Karton
1
Kupferband
1
Klebepad
1
Reduzierstück
1
doppelseitiges
Klebeband
Benötigtes Material:
Bleistift und Lineal
Leim oder Alleskleber
Schere oder Hobbymesser
Büroklammern
Maß in mm
5x7 Loch
ø30 + ø60
ø30
ø4 x 300
Modul 1/ø30
Modul 1
vorgestanzt
selbstklebend
3/2
1
