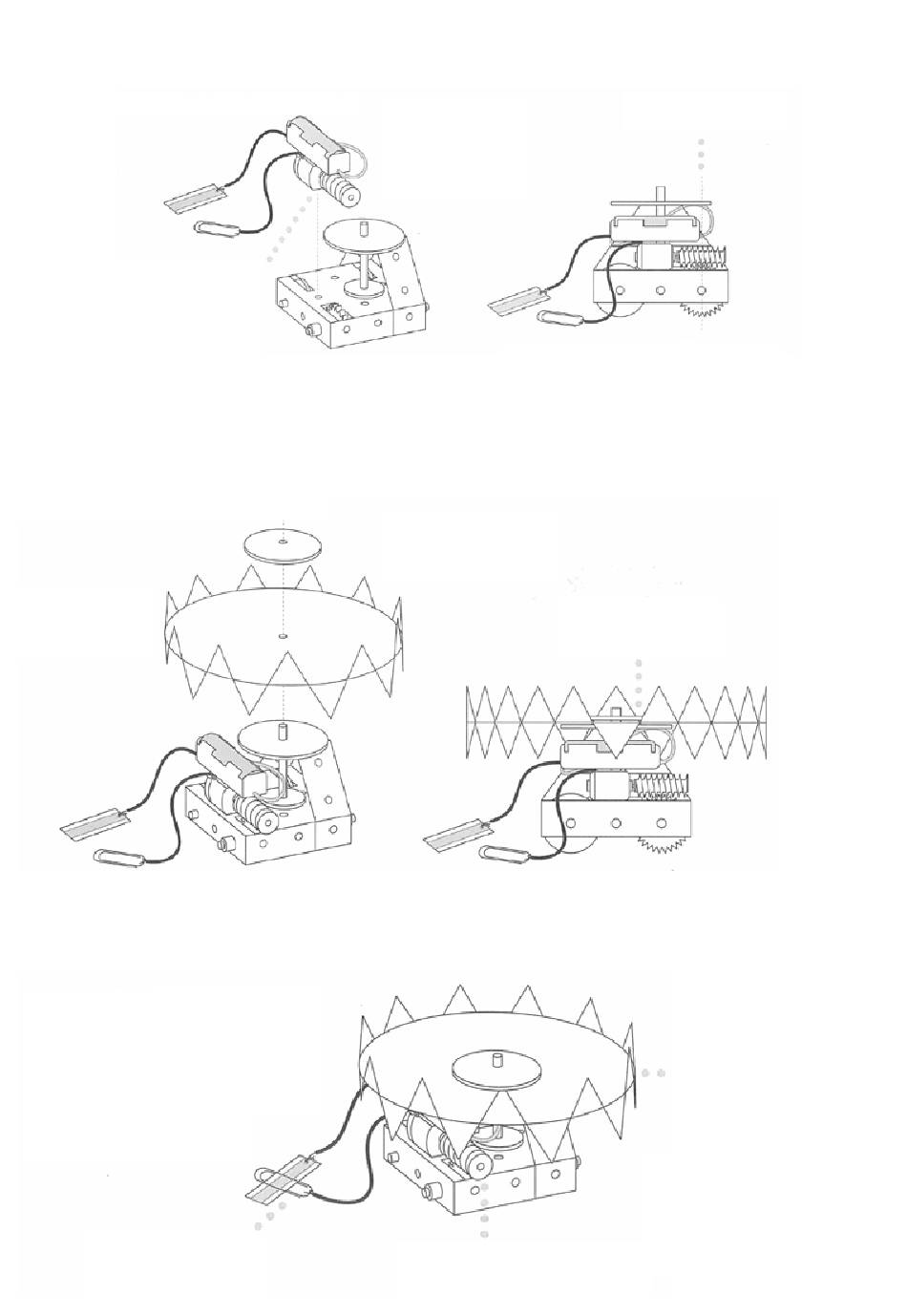

SCHRITT 12: AnBRIngen deS AnTRIeBeS
A)
Von einer Seite des
Klebepads die Schutz-
folie entfernen und
auf der Unterseite des
Motors anbringen
SCHRITT 13: AnBRIngen deS füHRungSRAdeS
A) Nach Zeichnung am Stanzteil
die Zacken abwechselnd nach
oben und unten falten.
SCHRITT 17: BedIenen deS ROBOTeRS
TechBot 3 ist entworfen worden, um
selbstädig um Hinternisse herumfahren
zu können.
Wenn das Führungsrad auf ein Hinter-
nis trifft, ändert der TechBot 3 automa-
tisch die Fahrtrichtung.
Ein glatter Untergrund gewährleistet am
besten die Funktion.
Die Büroklammer auf den
Kontaktstreifen schieben,
um den Roboter zu starten
6
B)
Das Fahrzeug nach Abbildung
ausrichten.
Die zweite Schutzfolie vom Kleb-
pad entfernen und den Motor
vorsichtig auf das Grundgestell
kleben, so dass die Schnecken
mittig auf dem Zahnrad sitzt
B) Das Fürungsrad locker auf die Achse schieben..
Nun das Rad Ø 50 mm auf die Achse so aufschie-
ben, das noch Luft zwischen beiden Rädern ist und
das Fürungsrad frei drehen kann.
Etwas Öl auf die Schnecke ge-
ben um, die Reibung zu verrin-
gern.
Den Antrieb so platzieren,
dass die Schnecke mittig
auf dem Zahnrad sitzt
(siehe Abbildung)
Zwischen beiden Rädern Luft
lassen, damit das Fürungsrad frei
drehen kann
Darauf achten, dass das
Fürungsrad frei drehen
kann
Hinweis!
Sollte der Roboter schwer-
gängig laufen, kann der
Antrieb zu fest auf das
Zahnrad drücken. Einfach
den Motor lösen und etwas
höher positioniren.
