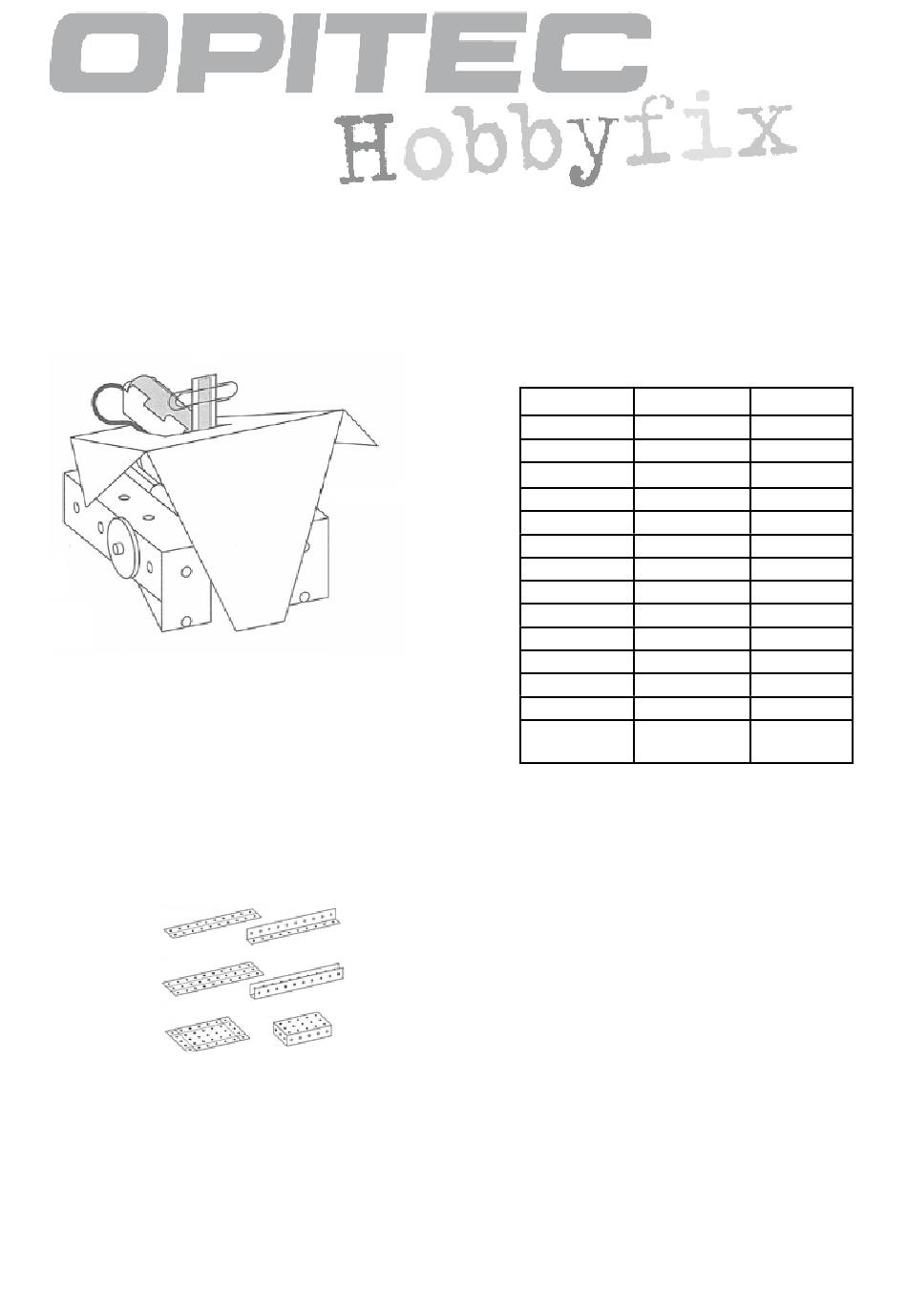

T E C H C A R D - T e c h B o t 2
Wie wird TECH-CARD aufgebaut
TECH-CARD ist ein System aus L-Profilen, U-Profilen und Basen aus denen, durch einfaches Falten und Kleben leicht
dreidimensionale, funktionstüchtige Modelle hergestellt werden können.
L-Profil
U-Profil
Basis
Bevor TECH-CARD Teile zugeschnitten werden, sollten diese vorab sorgfältig abgemessen und Schnittlinien aufge-
zeichnet werden. Die Einzelteile mit einer Schere oder einem Bastelmesser zuschneiden. Gestrichelte Linien auf der
Vorlage werden mit Hilfe des Bastelmessers oder der Scherenspitze vorsichtig eingeritzt. Das erleichtert das spätere
Falten.
Vor dem Zusammenkleben von TECH CARD sollten die Einzelteile entlang der geritzten Linien in die richtige Form
gefaltet werden. Beim Zusammenkleben der Einzelteile sollten diese mit Büroklammern fixiert werden, bis der Leim
bzw. Kleber getrocknet ist.
Die Kartonräder passen genau auf die Achsen. Besser sollte man diese mit ein wenig Leim auf die Achse kleben. Den
korrekten Sitz des Rades vor der Trocknung des Leims überprüfen.
D204437#1
2 0 4 . 7 5 8
Benötigtes Material:
Büroklammern
Bleistift und Lineal
Leim oder Alleskleber
Schere oder Bastelmesser
Stückliste
Anzahl
Bezeichnung
3
U-Profil
2
Räder
2
Exzenterscheibe
1
Achse
1
Zahnrad
1
Schnecke
1
Motor
1
Batteriehalter
1
Karton
1
Kupferband
1
Klebepad
1
Reduzierstück
1
doppelseitiges
Klebeband
Maß in mm
3x10 Loch
ø30
ø40
ø4 x 300
Modul 1/ø30
Modul 1
vorgestanzt
selbstklebend
3/2
1
