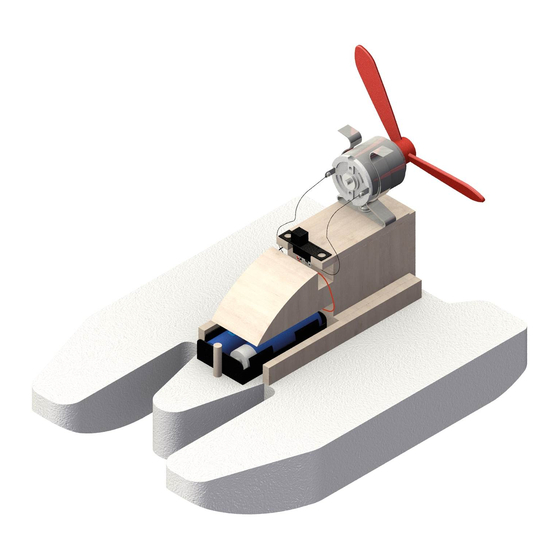

- Seite 1 119.099 OPITEC Plus-Line Speedboot Material für Lehrkräfte Möglichkeiten für den Einsatz im kompetenzorientierten Unterricht Weitere Anregungen für den Unterricht Bauanleitung Schüler Material...
- Seite 2 3. Die Erfahrungen aus dem Bau des Werkstücks und dem Schülermaterial festhalten, auswerten und in der Werkgruppe das Werkstück testen. Das Speed boot kann in einem geschlossenem Raum oder Outdoor getestet werden. 4. Weitere Werkstücke mit elektrischem Antrieb und einfacher Mechanik (siehe hierzu OPITEC Modell „Tretboot mit Elektrogetriebe“ Nr. 113808, OPITEC Modell „Solar- Katamaran“ Nr. 111714).

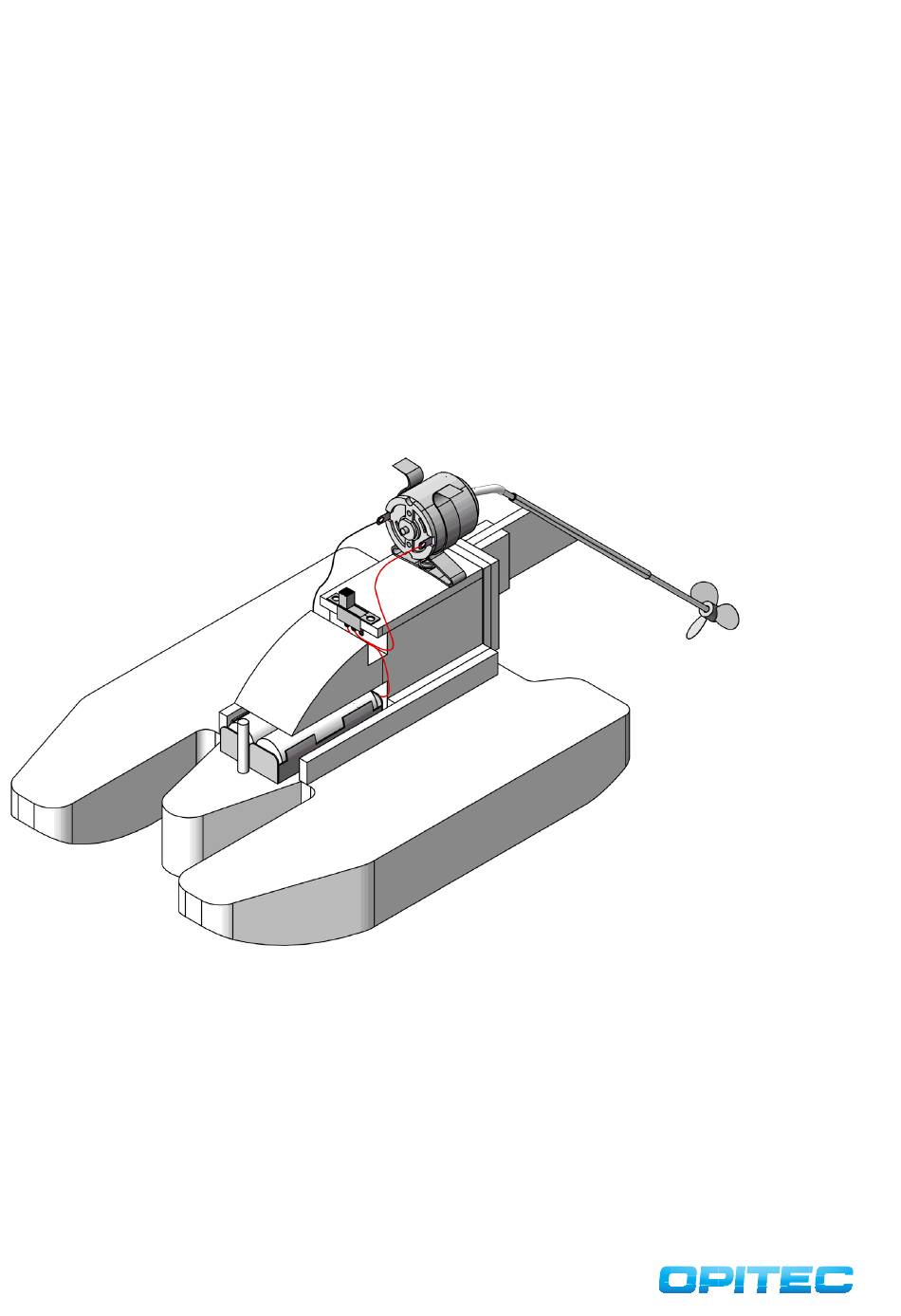

- Seite 3 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Welche Antriebsart (Luftschraube oder Schiffsschraube) eignet sich am besten, um eine möglichst hohe Geschwindigkeit zu erreichen? Welche Antriebsart (Luftschraube oder Schiffsschraube) eignet sich am besten, um eine möglichst hohe Geschwindigkeit zu erreichen? Möglichkeit 2: Möglichkeit 1: Wasserschraube mit Verlängerung...
- Seite 4 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Skizziere die Möglichkeit der Aufnahme der Wasserschraube aus zwei Ansichten, um Details der Aufnahme zu klären. Behalte dabei das vorhandene Material im Auge. Seitenansicht Vorderansicht Begründe kurz deine Lösung für die Aufnahme der Wasserschraube: Die Platte wird auf der Rückseite des Boots angeschraubt. Dafür habe ich vier Bohrungen vorgesehen. Die Platte wird direkt im Schiffskörper verschraubt.
- Seite 5 Bohrer wasserfest Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Auf- sicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 6 Bauanleitung 119.099 Anleitung Plus-Line Speedboot ø4 Die Schalbone (Seite 9+11) ausschneiden und an der Trennlinie zusam- Die ø 4mm-Bohrung ca. 20mm tief bohren. Die Grundform an der men kleben. Schablone auf das Styrodur (1) übertragen und die beiden Unterseite wie abgebildet mit der Werkstattfeile abrunden und mit Teile (A+B) aussägen und anschließend Sägeschnitte säubern.
- Seite 7 Bauanleitung 119.099 Anleitung Plus-Line Speedboot An der Hinterkante des Teils (c) 10mm abmessen. Die Federstahlklam- Teil (c) bündig zur Hinterkante wie abgebildet auf den Aufbau (B) mer (3) an dieser Position mit einer Schraube (13) und einer Unterleg- aufleimen. scheibe (14) anschrauben.
- Seite 8 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Teil (g) wie abgebildet ausgemittelt auf Teil (f) aufleimen. Von beiden Antrieb Möglichkeit 1: Seiten jeweils ein Teil (h) aufleimen. Anschließend das Messingrohr Die Luftschraube (9) auf die Motorwelle aufstecken. Polschalter richtig so auf der Schräge aufleimen, dass es an der Oberkante ca. 10mm einschalten und die Fahrt kann losgehen.
- Seite 9 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Schablone Styrodur M 1:1...
- Seite 10 Bauanleitung 119.099 Anleitung Plus-Line Speedboot...
- Seite 11 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Schablone Styrodur M1:1 Schablone Sperrholz M1:1...
-
Seite 12: Material Für Schüler
Material für Schüler Bauanleitung 119.099 Anleitung Plus-Line Speedboot Welche Antriebsart (Luftschraube oder Schiffsschraube) eignet sich am besten, um eine möglichst hohe Geschwindigkeit zu erreichen? Durch welchen Antrieb erreicht das Speedboot eine möglichst hohe Endgeschwindigkeit? Entwickle eine Möglichkeit, dass beide Antriebsarten am Speedboot mit möglichst geringem Aufwand montiert werden können. - Seite 13 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Skizziere die Möglichkeit der Aufnahme der Wasserschraube aus zwei Ansichten, um Details der Aufnahme zu klären. Behalte dabei das vorhandene Material im Auge. Hier ist Platz für deine Skizzen! Begründe kurz deine Lösung für die Aufnahme der Wasserschraube: Teste beide Antriebsarten (Luftschraube, Wasserschraube) auf dem Wasser.
- Seite 14 Bauanleitung 119.099 Anleitung Plus-Line Speedboot Begründe, warum ist das Speedboot mit der Wasserschraube schneller als mit der Luftschraube:...
