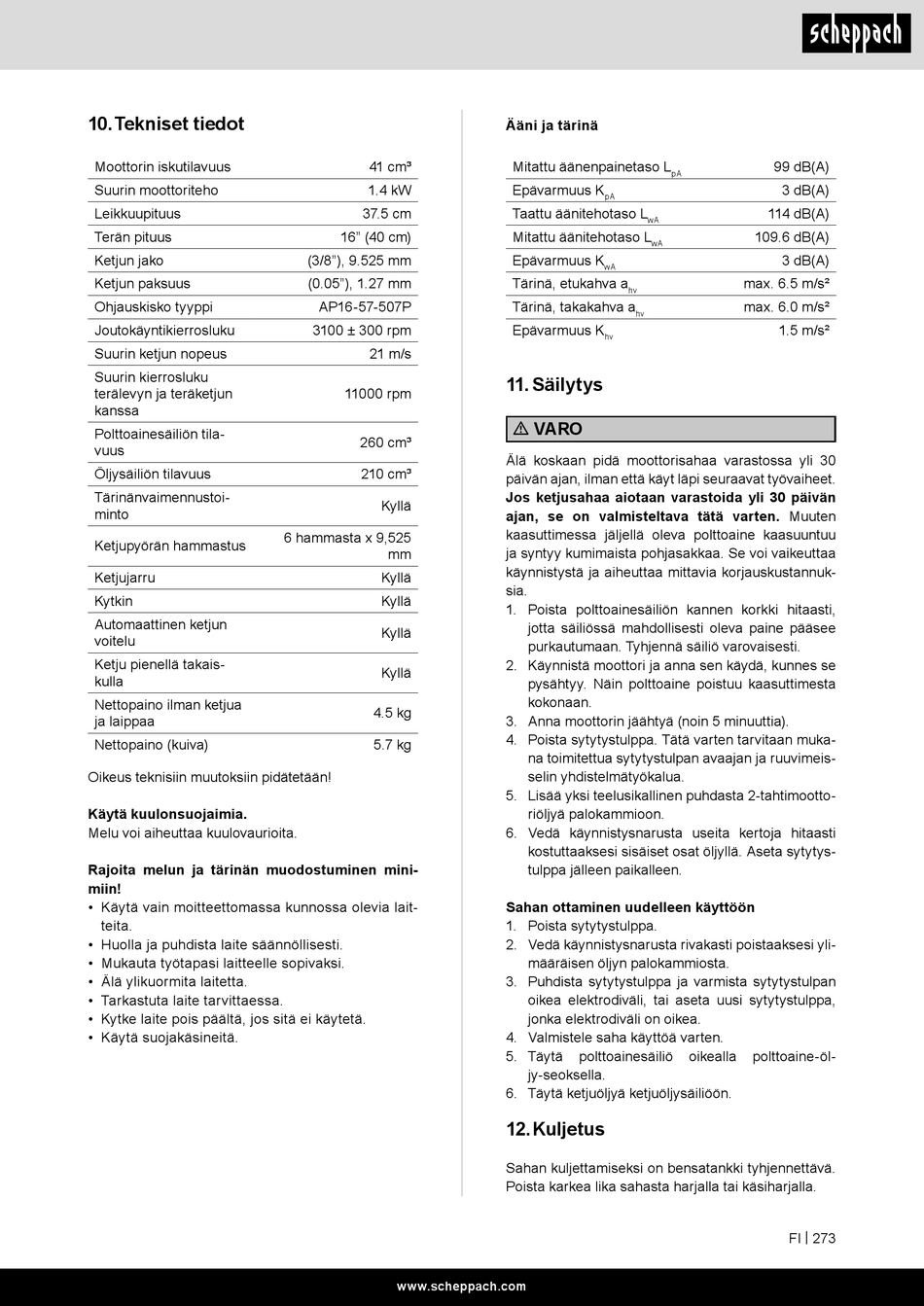

Tekniset Tiedot; Säilytys; Kuljetus - Scheppach CSP41 Original Bedienungsanleitung

10. Tekniset tiedot

Moottorin iskutilavuus
Suurin moottoriteho
Leikkuupituus
Terän pituus
Ketjun jako
Ketjun paksuus
Ohjauskisko tyyppi
Joutokäyntikierrosluku
Suurin ketjun nopeus
Suurin kierrosluku
terälevyn ja teräketjun
kanssa
Polttoainesäiliön tila-
vuus
Öljysäiliön tilavuus
Tärinänvaimennustoi-
minto
Ketjupyörän hammastus
Ketjujarru
Kytkin
Automaattinen ketjun
voitelu
Ketju pienellä takais-
kulla
Nettopaino ilman ketjua
ja laippaa
Nettopaino (kuiva)
Oikeus teknisiin muutoksiin pidätetään!
Käytä kuulonsuojaimia.
Melu voi aiheuttaa kuulovaurioita.
Rajoita melun ja tärinän muodostuminen mini-
miin!
• Käytä vain moitteettomassa kunnossa olevia lait-
teita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
41 cm³
1.4 kW
37.5 cm
16" (40 cm)
(3/8"), 9.525 mm
(0.05"), 1.27 mm
AP16-57-507P
3100 ± 300 rpm
21 m/s
11000 rpm
260 cm³
210 cm³
Kyllä
6 hammasta x 9,525
mm
Kyllä
Kyllä
Kyllä
Kyllä
4.5 kg
5.7 kg
www.scheppach.com
Ääni ja tärinä
Mitattu äänenpainetaso L
pA
Epävarmuus K
pA
Taattu äänitehotaso L
wA
Mitattu äänitehotaso L
wA
Epävarmuus K
wA
Tärinä, etukahva a
hv
Tärinä, takakahva a
hv
Epävarmuus K
hv
11. Säilytys
m VARO
Älä koskaan pidä moottorisahaa varastossa yli 30
päivän ajan, ilman että käyt läpi seuraavat työvaiheet.
Jos ketjusahaa aiotaan varastoida yli 30 päivän
ajan, se on valmisteltava tätä varten. Muuten
kaasuttimessa jäljellä oleva polttoaine kaasuuntuu
ja syntyy kumimaista pohjasakkaa. Se voi vaikeuttaa
käynnistystä ja aiheuttaa mittavia korjauskustannuk-
sia.
1. Poista polttoainesäiliön kannen korkki hitaasti,
jotta säiliössä mahdollisesti oleva paine pääsee
purkautumaan. Tyhjennä säiliö varovaisesti.
2. Käynnistä moottori ja anna sen käydä, kunnes se
pysähtyy. Näin polttoaine poistuu kaasuttimesta
kokonaan.
3. Anna moottorin jäähtyä (noin 5 minuuttia).
4. Poista sytytystulppa. Tätä varten tarvitaan muka-
na toimitettua sytytystulpan avaajan ja ruuvimeis-
selin yhdistelmätyökalua.
5. Lisää yksi teelusikallinen puhdasta 2-tahtimootto-
riöljyä palokammioon.
6. Vedä käynnistysnarusta useita kertoja hitaasti
kostuttaaksesi sisäiset osat öljyllä. Aseta sytytys-
tulppa jälleen paikalleen.
Sahan ottaminen uudelleen käyttöön
1. Poista sytytystulppa.
2. Vedä käynnistysnarusta rivakasti poistaaksesi yli-
määräisen öljyn palokammiosta.
3. Puhdista sytytystulppa ja varmista sytytystulpan
oikea elektrodiväli, tai aseta uusi sytytystulppa,
jonka elektrodiväli on oikea.
4. Valmistele saha käyttöä varten.
5. Täytä polttoainesäiliö
jy-seoksella.
6. Täytä ketjuöljyä ketjuöljysäiliöön.

12. Kuljetus

Sahan kuljettamiseksi on bensatankki tyhjennettävä.
Poista karkea lika sahasta harjalla tai käsiharjalla.
99 dB(A)
3 dB(A)
114 dB(A)
109.6 dB(A)
3 dB(A)
max. 6.5 m/s²
max. 6.0 m/s²
1.5 m/s²
oikealla polttoaine-öl-
FI | 273
