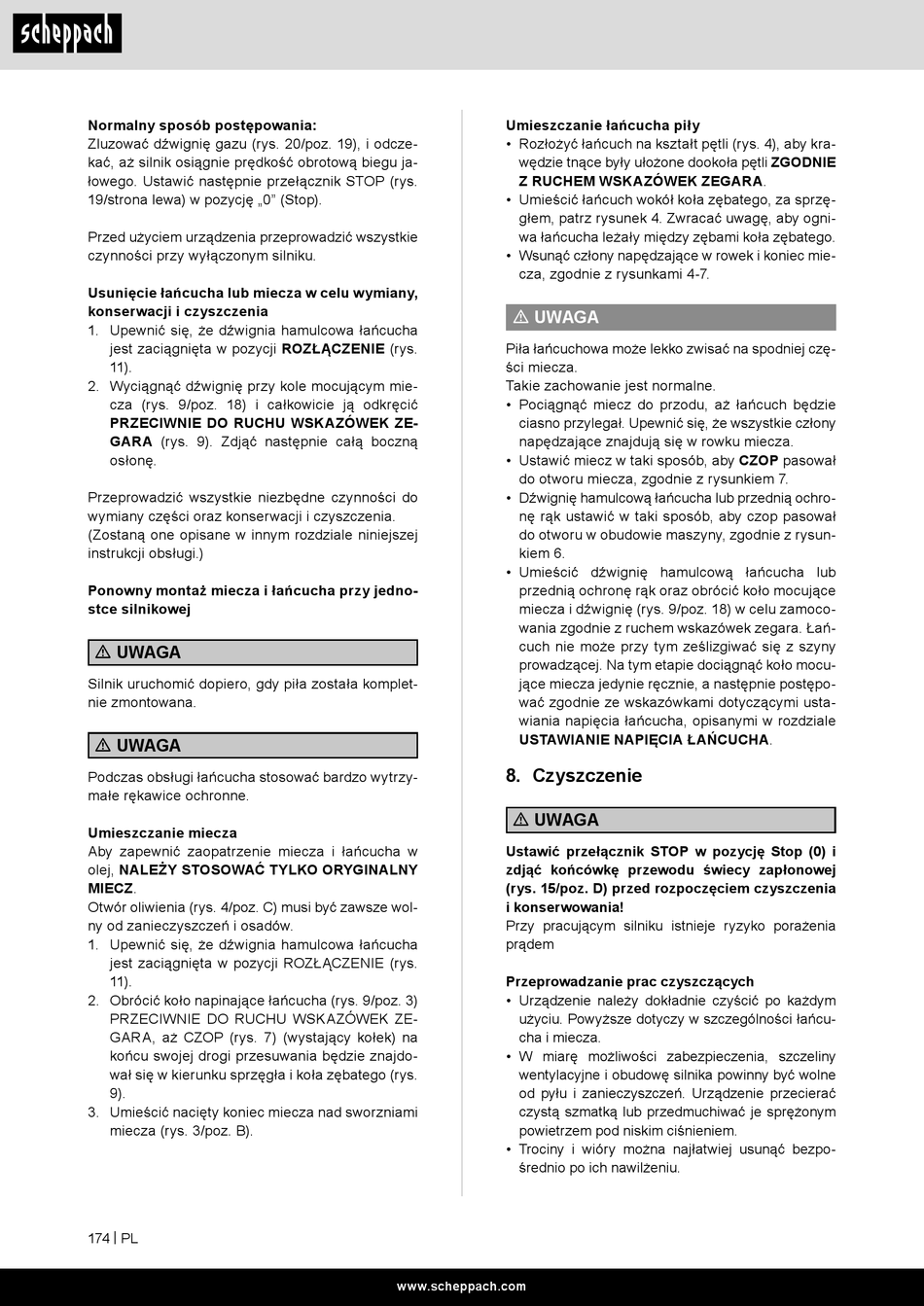

Normalny sposób postępowania:
Zluzować dźwignię gazu (rys. 20/poz. 19), i odcze-
kać, aż silnik osiągnie prędkość obrotową biegu ja-
łowego. Ustawić następnie przełącznik STOP (rys.
19/strona lewa) w pozycję „0" (Stop).
Przed użyciem urządzenia przeprowadzić wszystkie
czynności przy wyłączonym silniku.
Usunięcie łańcucha lub miecza w celu wymiany,
konserwacji i czyszczenia
1. Upewnić się, że dźwignia hamulcowa łańcucha
jest zaciągnięta w pozycji ROZŁĄCZENIE (rys.
11).
2. Wyciągnąć dźwignię przy kole mocującym mie-
cza (rys. 9/poz. 18) i całkowicie ją odkręcić
PRZECIWNIE DO RUCHU WSKAZÓWEK ZE-
GARA (rys. 9). Zdjąć następnie całą boczną
osłonę.
Przeprowadzić wszystkie niezbędne czynności do
wymiany części oraz konserwacji i czyszczenia.
(Zostaną one opisane w innym rozdziale niniejszej
instrukcji obsługi.)
Ponowny montaż miecza i łańcucha przy jedno-
stce silnikowej
m UWAGA
Silnik uruchomić dopiero, gdy piła została komplet-
nie zmontowana.
m UWAGA
Podczas obsługi łańcucha stosować bardzo wytrzy-
małe rękawice ochronne.
Umieszczanie miecza
Aby zapewnić zaopatrzenie miecza i łańcucha w
olej, NALEŻY STOSOWAĆ TYLKO ORYGINALNY
MIECZ.
Otwór oliwienia (rys. 4/poz. C) musi być zawsze wol-
ny od zanieczyszczeń i osadów.
1. Upewnić się, że dźwignia hamulcowa łańcucha
jest zaciągnięta w pozycji ROZŁĄCZENIE (rys.
11).
2. Obrócić koło napinające łańcucha (rys. 9/poz. 3)
PRZECIWNIE DO RUCHU WSKAZÓWEK ZE-
GARA, aż CZOP (rys. 7) (wystający kołek) na
końcu swojej drogi przesuwania będzie znajdo-
wał się w kierunku sprzęgła i koła zębatego (rys.
9).
3. Umieścić nacięty koniec miecza nad sworzniami
miecza (rys. 3/poz. B).
174 | PL
Umieszczanie łańcucha piły
• Rozłożyć łańcuch na kształt pętli (rys. 4), aby kra-
wędzie tnące były ułożone dookoła pętli ZGODNIE
Z RUCHEM WSKAZÓWEK ZEGARA.
• Umieścić łańcuch wokół koła zębatego, za sprzę-
głem, patrz rysunek 4. Zwracać uwagę, aby ogni-
wa łańcucha leżały między zębami koła zębatego.
• Wsunąć człony napędzające w rowek i koniec mie-
cza, zgodnie z rysunkami 4-7.
m UWAGA
Piła łańcuchowa może lekko zwisać na spodniej czę-
ści miecza.
Takie zachowanie jest normalne.
• Pociągnąć miecz do przodu, aż łańcuch będzie
ciasno przylegał. Upewnić się, że wszystkie człony
napędzające znajdują się w rowku miecza.
• Ustawić miecz w taki sposób, aby CZOP pasował
do otworu miecza, zgodnie z rysunkiem 7.
• Dźwignię hamulcową łańcucha lub przednią ochro-
nę rąk ustawić w taki sposób, aby czop pasował
do otworu w obudowie maszyny, zgodnie z rysun-
kiem 6.
• Umieścić dźwignię hamulcową łańcucha lub
przednią ochronę rąk oraz obrócić koło mocujące
miecza i dźwignię (rys. 9/poz. 18) w celu zamoco-
wania zgodnie z ruchem wskazówek zegara. Łań-
cuch nie może przy tym ześlizgiwać się z szyny
prowadzącej. Na tym etapie dociągnąć koło mocu-
jące miecza jedynie ręcznie, a następnie postępo-
wać zgodnie ze wskazówkami dotyczącymi usta-
wiania napięcia łańcucha, opisanymi w rozdziale
USTAWIANIE NAPIĘCIA ŁAŃCUCHA.

8. Czyszczenie

m UWAGA
Ustawić przełącznik STOP w pozycję Stop (0) i
zdjąć końcówkę przewodu świecy zapłonowej
(rys. 15/poz. D) przed rozpoczęciem czyszczenia
i konserwowania!
Przy pracującym silniku istnieje ryzyko porażenia
prądem
Przeprowadzanie prac czyszczących
• Urządzenie należy dokładnie czyścić po każdym
użyciu. Powyższe dotyczy w szczególności łańcu-
cha i miecza.
• W miarę możliwości zabezpieczenia, szczeliny
wentylacyjne i obudowę silnika powinny być wolne
od pyłu i zanieczyszczeń. Urządzenie przecierać
czystą szmatką lub przedmuchiwać je sprężonym
powietrzem pod niskim ciśnieniem.
• Trociny i wióry można najłatwiej usunąć bezpo-
średnio po ich nawilżeniu.
