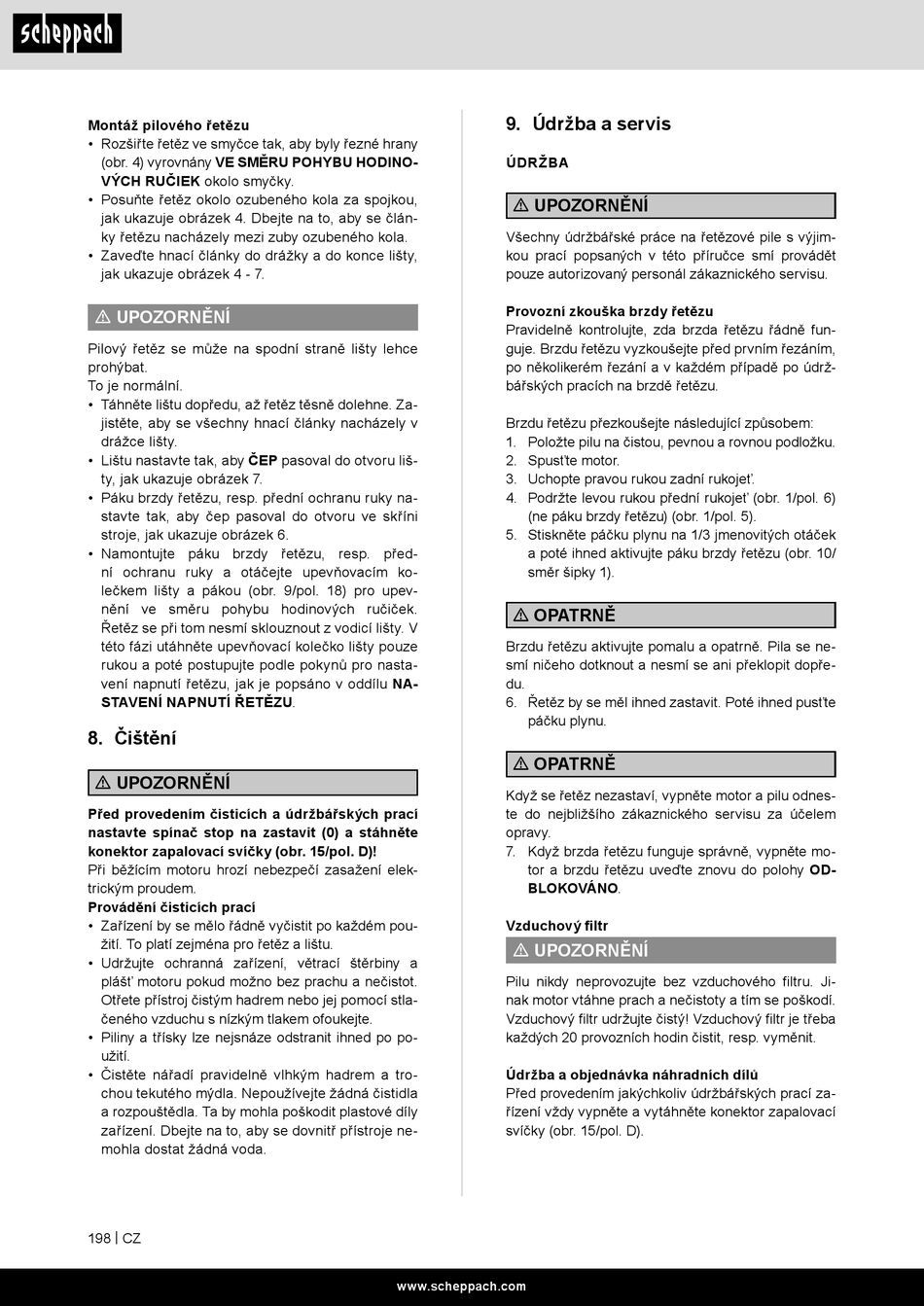

Čištění; Údržba A Servis - Scheppach CSP41 Original Bedienungsanleitung

Montáž pilového řetězu
• Rozšiřte řetěz ve smyčce tak, aby byly řezné hrany
(obr. 4) vyrovnány VE SMĚRU POHYBU HODINO-
VÝCH RUČIEK okolo smyčky.
• Posuňte řetěz okolo ozubeného kola za spojkou,
jak ukazuje obrázek 4. Dbejte na to, aby se člán-
ky řetězu nacházely mezi zuby ozubeného kola.
• Zaveďte hnací články do drážky a do konce lišty,
jak ukazuje obrázek 4 - 7.
m UPOZORNĚNÍ
Pilový řetěz se může na spodní straně lišty lehce
prohýbat.
To je normální.
• Táhněte lištu dopředu, až řetěz těsně dolehne. Za-
jistěte, aby se všechny hnací články nacházely v
drážce lišty.
• Lištu nastavte tak, aby ČEP pasoval do otvoru liš-
ty, jak ukazuje obrázek 7.
• Páku brzdy řetězu, resp. přední ochranu ruky na-
stavte tak, aby čep pasoval do otvoru ve skříni
stroje, jak ukazuje obrázek 6.
• Namontujte páku brzdy řetězu, resp. před-
ní ochranu ruky a otáčejte upevňovacím ko-
lečkem lišty a pákou (obr. 9/pol. 18) pro upev-
nění ve směru pohybu hodinových ručiček.
Řetěz se při tom nesmí sklouznout z vodicí lišty. V
této fázi utáhněte upevňovací kolečko lišty pouze
rukou a poté postupujte podle pokynů pro nasta-
vení napnutí řetězu, jak je popsáno v oddílu NA-
STAVENÍ NAPNUTÍ ŘETĚZU.
8. Čištění
m UPOZORNĚNÍ
Před provedením čisticích a údržbářských prací
nastavte spínač stop na zastavit (0) a stáhněte
konektor zapalovací svíčky (obr. 15/pol. D)!
Při běžícím motoru hrozí nebezpečí zasažení elek-
trickým proudem.
Provádění čisticích prací
• Zařízení by se mělo řádně vyčistit po každém pou-
žití. To platí zejména pro řetěz a lištu.
• Udržujte ochranná zařízení, větrací štěrbiny a
plášť motoru pokud možno bez prachu a nečistot.
Otřete přístroj čistým hadrem nebo jej pomocí stla-
čeného vzduchu s nízkým tlakem ofoukejte.
• Piliny a třísky lze nejsnáze odstranit ihned po po-
užití.
• Čistěte nářadí pravidelně vlhkým hadrem a tro-
chou tekutého mýdla. Nepoužívejte žádná čistidla
a rozpouštědla. Ta by mohla poškodit plastové díly
zařízení. Dbejte na to, aby se dovnitř přístroje ne-
mohla dostat žádná voda.
198 | CZ
9. Údržba a servis
ÚDRŽBA
m UPOZORNĚNÍ
Všechny údržbářské práce na řetězové pile s výjim-
kou prací popsaných v této příručce smí provádět
pouze autorizovaný personál zákaznického servisu.
Provozní zkouška brzdy řetězu
Pravidelně kontrolujte, zda brzda řetězu řádně fun-
guje. Brzdu řetězu vyzkoušejte před prvním řezáním,
po několikerém řezání a v každém případě po údrž-
bářských pracích na brzdě řetězu.
Brzdu řetězu přezkoušejte následující způsobem:
1. Položte pilu na čistou, pevnou a rovnou podložku.
2. Spusťte motor.
3. Uchopte pravou rukou zadní rukojeť.
4. Podržte levou rukou přední rukojeť (obr. 1/pol. 6)
(ne páku brzdy řetězu) (obr. 1/pol. 5).
5. Stiskněte páčku plynu na 1/3 jmenovitých otáček
a poté ihned aktivujte páku brzdy řetězu (obr. 10/
směr šipky 1).
m OPATRNĚ
Brzdu řetězu aktivujte pomalu a opatrně. Pila se ne-
smí ničeho dotknout a nesmí se ani překlopit dopře-
du.
6. Řetěz by se měl ihned zastavit. Poté ihned pusťte
páčku plynu.
m OPATRNĚ
Když se řetěz nezastaví, vypněte motor a pilu odnes-
te do nejbližšího zákaznického servisu za účelem
opravy.
7. Když brzda řetězu funguje správně, vypněte mo-
tor a brzdu řetězu uveďte znovu do polohy OD-
BLOKOVÁNO.
Vzduchový filtr
m UPOZORNĚNÍ
Pilu nikdy neprovozujte bez vzduchového filtru. Ji-
nak motor vtáhne prach a nečistoty a tím se poškodí.
Vzduchový filtr udržujte čistý! Vzduchový filtr je třeba
každých 20 provozních hodin čistit, resp. vyměnit.
Údržba a objednávka náhradních dílů
Před provedením jakýchkoliv údržbářských prací za-
řízení vždy vypněte a vytáhněte konektor zapalovací
svíčky (obr. 15/pol. D).
www.scheppach.com
