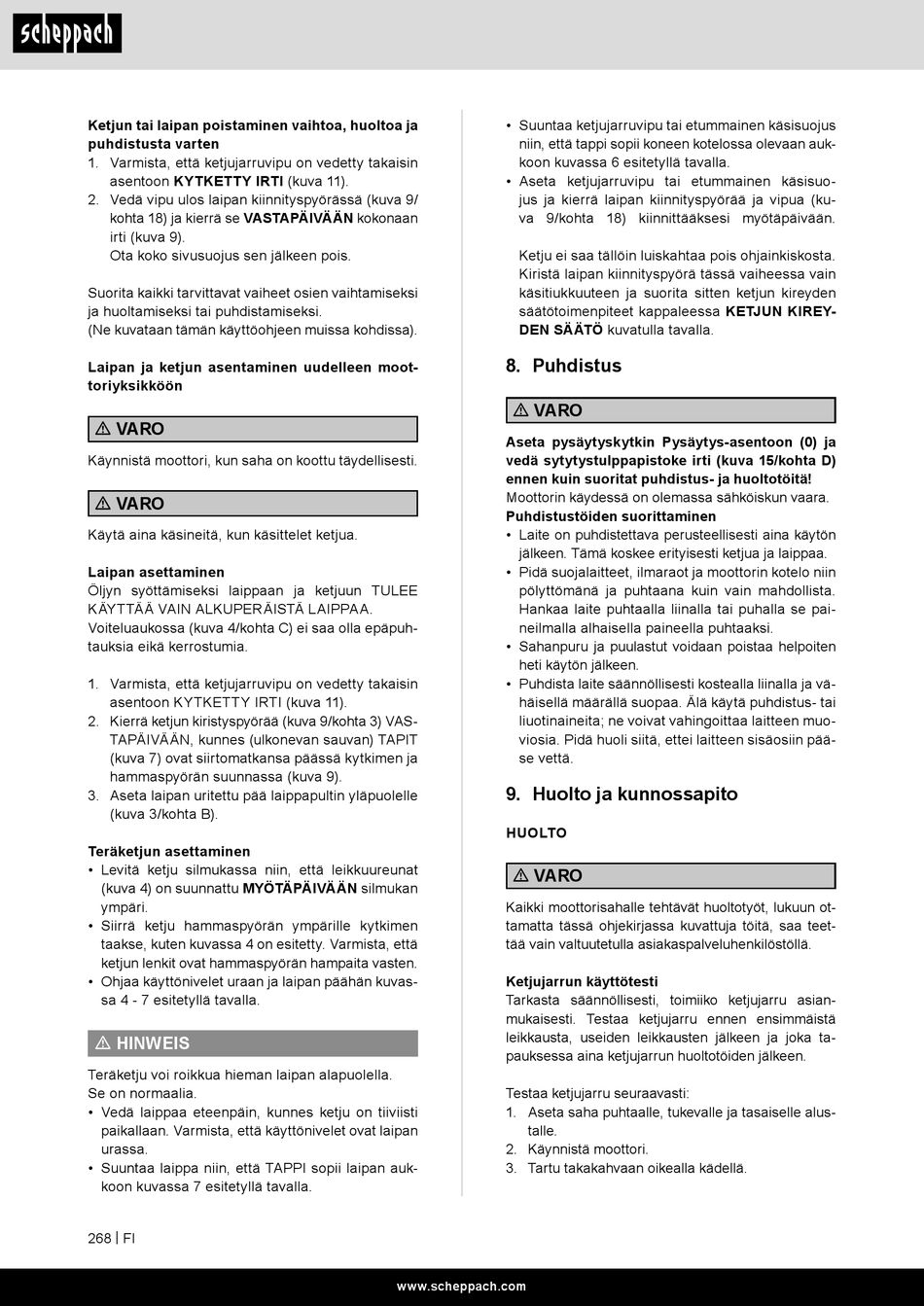

Ketjun tai laipan poistaminen vaihtoa, huoltoa ja
puhdistusta varten
1. Varmista, että ketjujarruvipu on vedetty takaisin
asentoon KYTKETTY IRTI (kuva 11).
2. Vedä vipu ulos laipan kiinnityspyörässä (kuva 9/
kohta 18) ja kierrä se VASTAPÄIVÄÄN kokonaan
irti (kuva 9).
Ota koko sivusuojus sen jälkeen pois.
Suorita kaikki tarvittavat vaiheet osien vaihtamiseksi
ja huoltamiseksi tai puhdistamiseksi.
(Ne kuvataan tämän käyttöohjeen muissa kohdissa).
Laipan ja ketjun asentaminen uudelleen moot-
toriyksikköön
m VARO
Käynnistä moottori, kun saha on koottu täydellisesti.
m VARO
Käytä aina käsineitä, kun käsittelet ketjua.
Laipan asettaminen
Öljyn syöttämiseksi laippaan ja ketjuun TULEE
KÄYTTÄÄ VAIN ALKUPERÄISTÄ LAIPPAA.
Voiteluaukossa (kuva 4/kohta C) ei saa olla epäpuh-
tauksia eikä kerrostumia.
1. Varmista, että ketjujarruvipu on vedetty takaisin
asentoon KYTKETTY IRTI (kuva 11).
2. Kierrä ketjun kiristyspyörää (kuva 9/kohta 3) VAS-
TAPÄIVÄÄN, kunnes (ulkonevan sauvan) TAPIT
(kuva 7) ovat siirtomatkansa päässä kytkimen ja
hammaspyörän suunnassa (kuva 9).
3. Aseta laipan uritettu pää laippapultin yläpuolelle
(kuva 3/kohta B).
Teräketjun asettaminen
• Levitä ketju silmukassa niin, että leikkuureunat
(kuva 4) on suunnattu MYÖTÄPÄIVÄÄN silmukan
ympäri.
• Siirrä ketju hammaspyörän ympärille kytkimen
taakse, kuten kuvassa 4 on esitetty. Varmista, että
ketjun lenkit ovat hammaspyörän hampaita vasten.
• Ohjaa käyttönivelet uraan ja laipan päähän kuvas-
sa 4 - 7 esitetyllä tavalla.
m HINWEIS
Teräketju voi roikkua hieman laipan alapuolella.
Se on normaalia.
• Vedä laippaa eteenpäin, kunnes ketju on tiiviisti
paikallaan. Varmista, että käyttönivelet ovat laipan
urassa.
• Suuntaa laippa niin, että TAPPI sopii laipan auk-
koon kuvassa 7 esitetyllä tavalla.
268 | FI
• Suuntaa ketjujarruvipu tai etummainen käsisuojus
niin, että tappi sopii koneen kotelossa olevaan auk-
koon kuvassa 6 esitetyllä tavalla.
• Aseta ketjujarruvipu tai etummainen käsisuo-
jus ja kierrä laipan kiinnityspyörää ja vipua (ku-
va 9/kohta 18) kiinnittääksesi myötäpäivään.
Ketju ei saa tällöin luiskahtaa pois ohjainkiskosta.
Kiristä laipan kiinnityspyörä tässä vaiheessa vain
käsitiukkuuteen ja suorita sitten ketjun kireyden
säätötoimenpiteet kappaleessa KETJUN KIREY-
DEN SÄÄTÖ kuvatulla tavalla.

8. Puhdistus

m VARO
Aseta pysäytyskytkin Pysäytys-asentoon (0) ja
vedä sytytystulppapistoke irti (kuva 15/kohta D)
ennen kuin suoritat puhdistus- ja huoltotöitä!
Moottorin käydessä on olemassa sähköiskun vaara.
Puhdistustöiden suorittaminen
• Laite on puhdistettava perusteellisesti aina käytön
jälkeen. Tämä koskee erityisesti ketjua ja laippaa.
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista.
Hankaa laite puhtaalla liinalla tai puhalla se pai-
neilmalla alhaisella paineella puhtaaksi.
• Sahanpuru ja puulastut voidaan poistaa helpoiten
heti käytön jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vä-
häisellä määrällä suopaa. Älä käytä puhdistus- tai
liuotinaineita; ne voivat vahingoittaa laitteen muo-
viosia. Pidä huoli siitä, ettei laitteen sisäosiin pää-
se vettä.

9. Huolto ja kunnossapito

HUOLTO
m VARO
Kaikki moottorisahalle tehtävät huoltotyöt, lukuun ot-
tamatta tässä ohjekirjassa kuvattuja töitä, saa teet-
tää vain valtuutetulla asiakaspalveluhenkilöstöllä.
Ketjujarrun käyttötesti
Tarkasta säännöllisesti, toimiiko ketjujarru asian-
mukaisesti. Testaa ketjujarru ennen ensimmäistä
leikkausta, useiden leikkausten jälkeen ja joka ta-
pauksessa aina ketjujarrun huoltotöiden jälkeen.
Testaa ketjujarru seuraavasti:
1. Aseta saha puhtaalle, tukevalle ja tasaiselle alus-
talle.
2. Käynnistä moottori.
3. Tartu takakahvaan oikealla kädellä.
