3.2 EDIO - Erweiterungskarte für digitale Ein- und Ausgänge
Die EDIO-Erweiterungskarte wird nur in folgenden EC Towern verwendet:
• ECU/D 502 (Baugröße 3) ab Version 02.

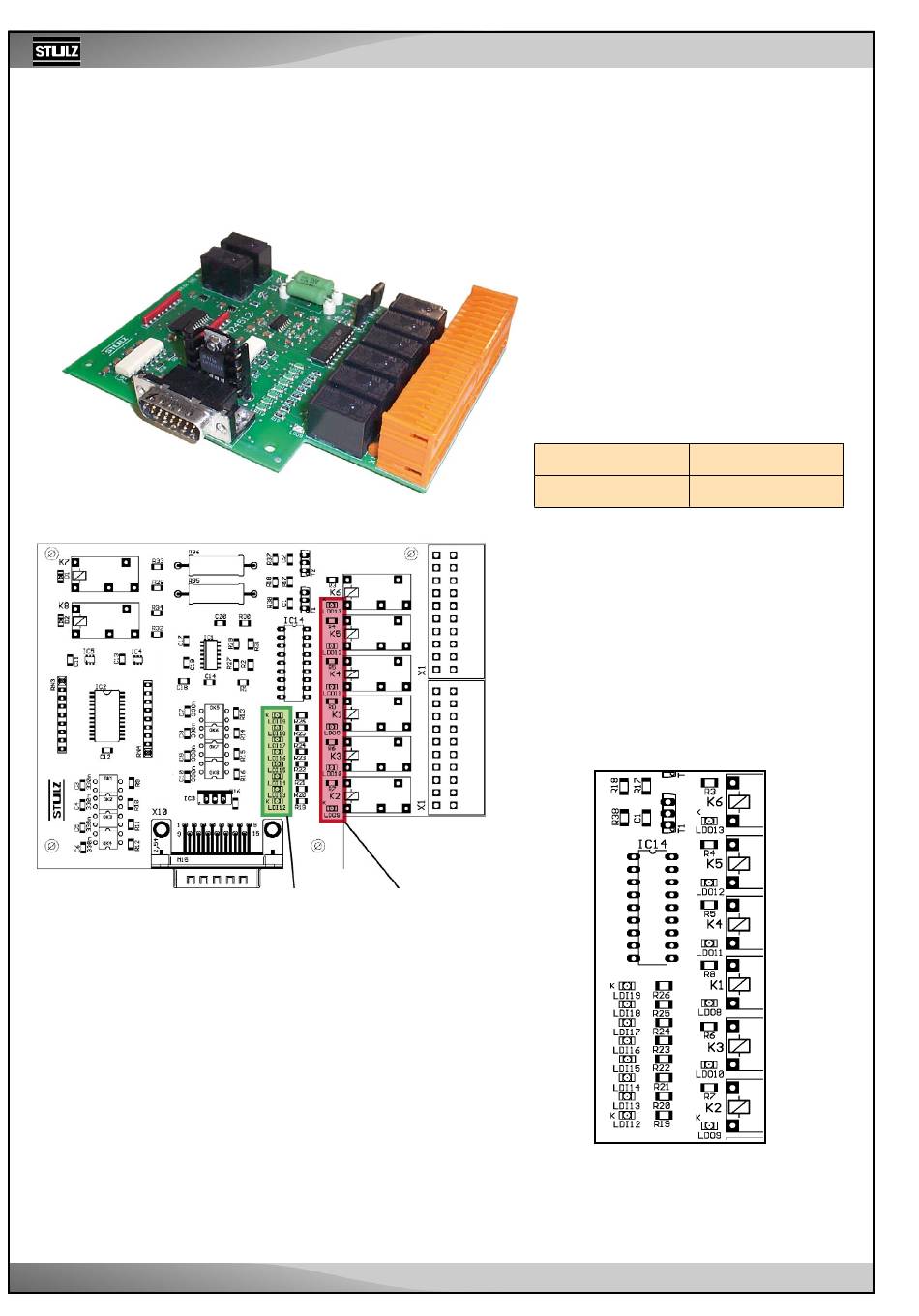

Das EDIO ist eine Erweiterungskarte für digitale Ein-
und Ausgänge. Sie kann auf jede der 4 Buchsen des
I/O Controllers (IOC) gesteckt werden und wird vom
IOC aufgrund eines Selbsttestes erkannt.
8
grüne LEDs für rote LEDs für
digitale Eing. 12-19 digitale Ausg. 8-13
des ersten EDIO-Boards
Technische Daten:
Leistungsaufnahme:
Betriebstemperatur:
Lagertemperatur:
Pin-Position von X1
1 10 21
11 20 31
LEDs auf der Platine
Die Funktion der digitalen Eingänge wird durch die
grünen LEDs angezeigt:
EIN: Spannung vorhanden
AUS: keine Spannung (Alarm, Fehler)
Die Funktion der digitalen Ausgänge wird durch die
roten LEDs angezeigt:
EIN: Relais angezogen
AUS: Relais nicht angezogen
vergrößerter Ausschnitt für Platinen-LEDs
LDI
19
18
17
16
15
14
13
12
BA C7000 für EC Tower | DE | 01-2019 | 1000755
10,1 VA
5°C...40°C
-30°C...60°C
30
nicht belegt 40
LDO
13
12
11
8
10
9
